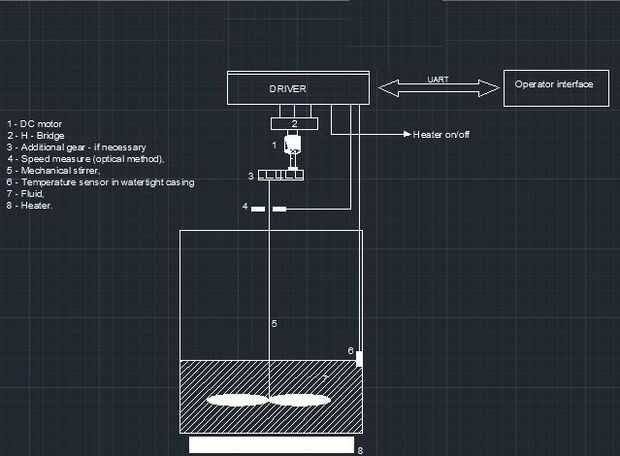

Este es el sistema de automatización para la industria química específica, donde la temperatura y la velocidad de agitación es muy importante para algunas reacciones químicas. El objetivo de este proyecto es mostrar, que se puede utilizar FPGA en relación con el microcontrolador. En la fotografía vemos el recipiente con agitador. Para controlar la temperatura es necesaria para saber cuál es la velocidad de giro del agitador y saber cuál es la temperatura del fluido en un recipiente. Calentador y agitador se utilizan para controlar los parámetros internos. Este es mi primer proyecto serio en FPGA, por lo que no está avanzado el proyecto y necesitaba mucho tiempo (más tiempo que el desarrollador profesional de FPGA)) a hacer. Ahora estoy trabajando para mejorar la funcionalidad del proyecto y estoy haciendo un modelo.
Para realizar este proyecto que necesitas:

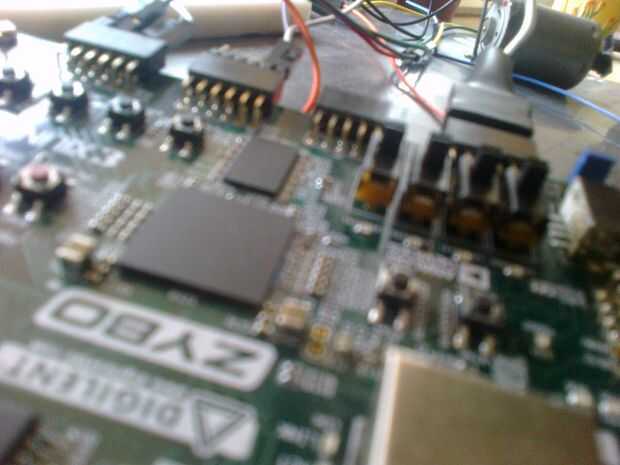

-Zybo Digilent Junta (u otra tabla con Zynq SoC)
Puente de H,
-Optoacoplador,
-Algunos elementos electrónicos como el transistor,
-Sensor de temperatura digital,
-Suite de diseño Vivado con SDK de Xilinx,
-NI LabVIEW o Visual C++ (para hacer un panel de operador).
Este proyecto tiene tres niveles:
1) nivel lógico programable
2) nivel incrustado
3) nivel operario.
Todos los procesos son conducidos por el operador que controla el sistema por programa de ordenador. Porque no tengo muchos conocimientos sobre programación hice el programa en LabVIEW, que comunican con el dispositivo por puerto serie.
Me gustaría mostrarte cómo construir este sistema. Hice tres partes de este instructable.
-> Parte de la lógica programable,
-> Parte C/LabVIEW,
-> Pieza de hardware (voy a actualizar esta parte tan pronto como sea posible si no más)
Ahora te invito a ir al siguiente paso y aprender algo nuevo sobre automatización.
