Fotopletismografía - (Monitor de ritmo cardíaco de IR) (2 / 5 paso)

Paso 2: El Sensor

El sensor fue construido de un colgador de ropa vieja.

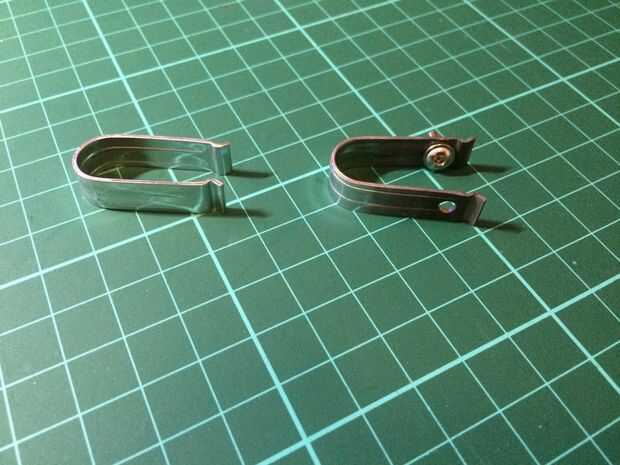

Inicialmente utilicé el clip de metal suspendido para fijar el dispositivo a la punta del dedo, pero resultaba demasiado apretado en su forma original, bloqueo del flujo de sangre.

Por lo tanto lo abrí para arriba como se muestra arriba.

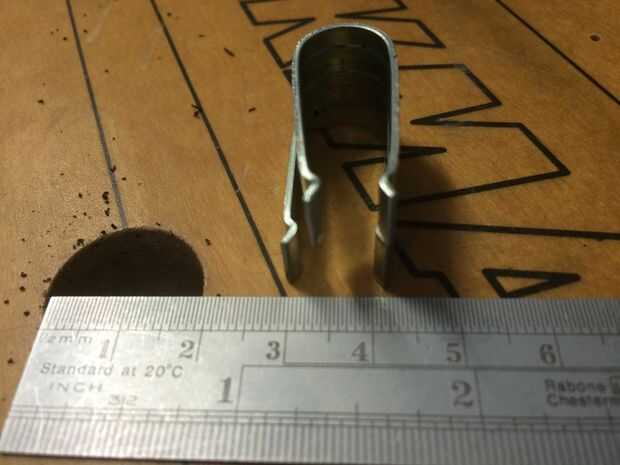

Sin embargo, una vez había abierto lo suficiente para permitir la buena circulación en la punta del dedo, el clip no tiene juntos.

Para superar esto he perforado dos agujeros en el clip de acero y utiliza tornillos allen M2.5 para sujetar a la plataforma de sensor. Nota: Como la primavera compuesta por acero endurecido necesitaba calentar con un soplete de gas para ablandar el metal primero. Se puede ver la decoloración resultante en la imagen de arriba.

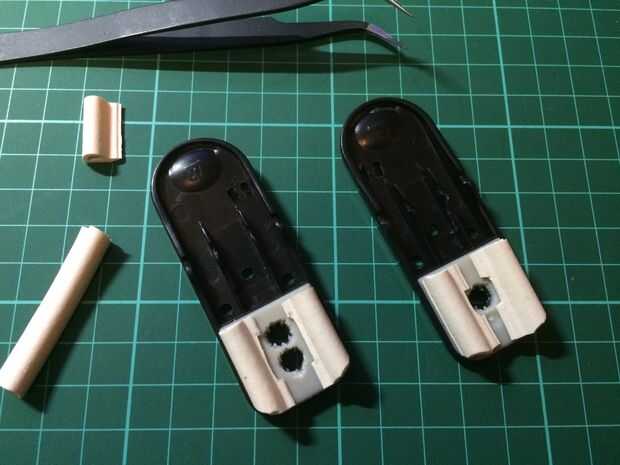

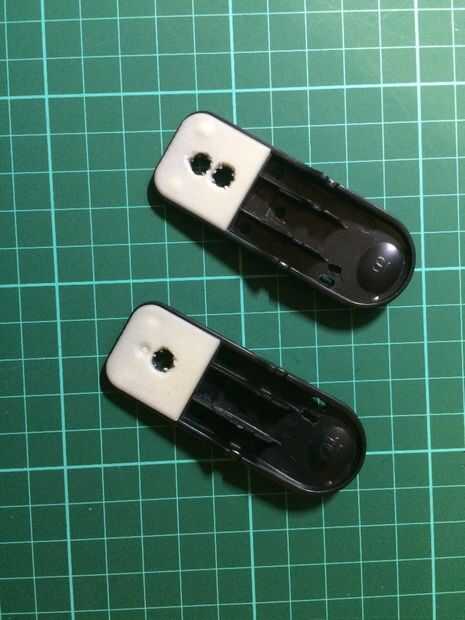

Una vez que se había creada la pinza 5 mm los orificios perforados en las plataformas superior e inferior de sensor (usted notará que hay dos agujeros en una de las placas, esto es porque inicialmente se partió tratando de calcular el máximo de Sp02 y LED requiere de diferentes longitud de onda. Rápidamente determiné la electrónica y procesamiento de señal probablemente va a estar fuera del alcance de Instructables. Tal vez para otro momento).

Con los orificios en su lugar he añadido espuma 'P' utilizada como aislante de proyecto en puertas, para dar amortiguación lateral del dígito insertado y atenuar cualquier incidente luz de golpear el fototransistor.

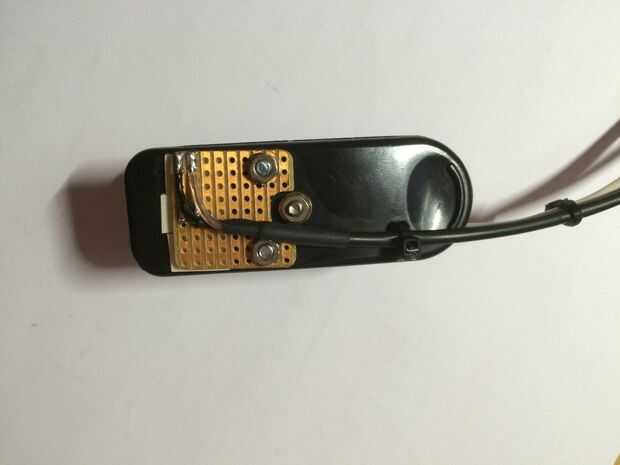

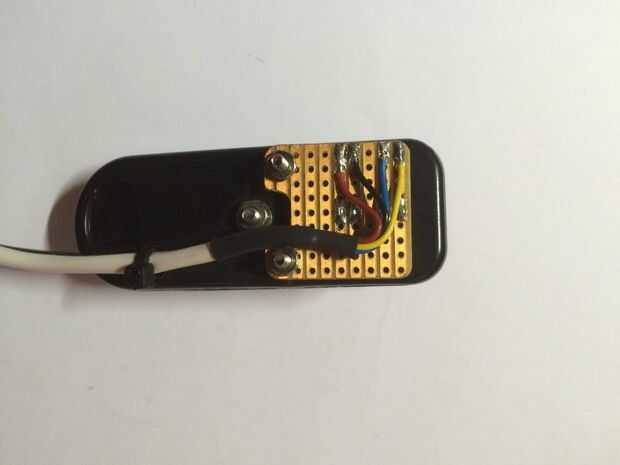

Finalmente montara los IR led y fototransistor en algunos personalizado veroboard corte fijada a la plataforma de sensor con tornillos M3, que da alivio de tensión razonables para los cables conectados.
