Fotopletismografía - (Monitor de ritmo cardíaco de IR) (1 / 5 paso)

Paso 1: ahora para la parte de la ciencia!

¿Qué es la fotopletismografía?

Fotopletismografía (PPG) es una técnica óptica simple y de bajo costo que puede utilizarse para detectar cambios de volumen de sangre en el lecho microvascular de los tejidos. Se utiliza para realizar mediciones no invasivas en la superficie de la piel.

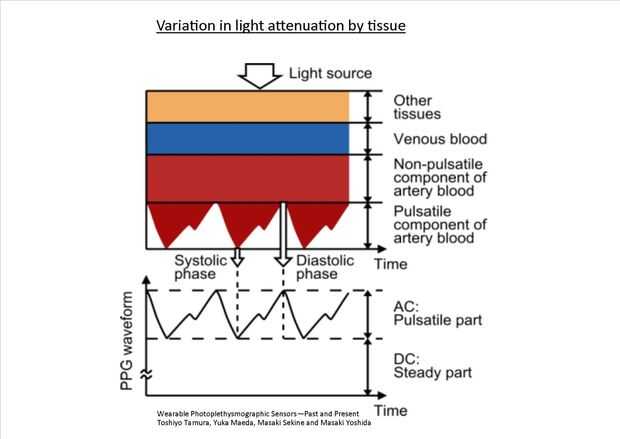

Una forma de onda PPG tiene dos componentes principales; 'AC' arterial pulsátil los cambios en flujo de sangre a golpe de corazón y 'DC' elementos atribuidos a sangre venosa, tejido, respiración, actividad del sistema nervioso simpático y la termorregulación. Vea el diagrama arriba 'Variación de atenuación de la luz por tejido'.

Es estos cambios de AC que se utilizan para extraer el latido del corazón.

La interacción de la luz con tejido humano es bastante compleja e implica; dispersión, reflexión y absorción. Investigaciones han demostrado que IR luz alrededor 940 da la penetración más profunda y produce la mejor medida de flujo de sangre de tejido profundo. Ver https://www.youtube.com/watch?v=2v3rae-73jc

Detección se realiza por la brillante fuente de iluminación (en este caso un LED IR) a un receptor sensible ópticamente (fotodiodo/fototransistor).

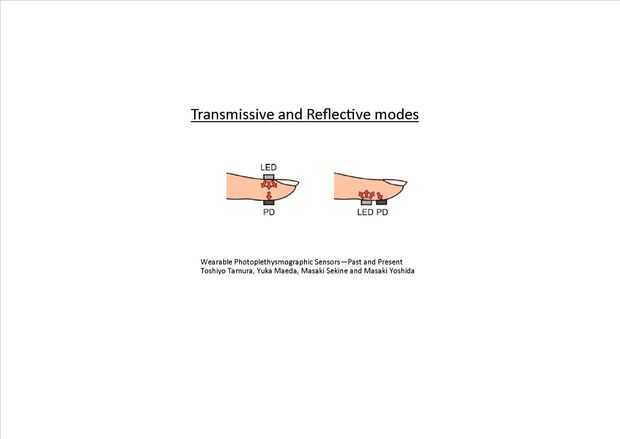

Posicionamiento de los sensores es de dos maneras, reflexivos o transmisivas. Vea el diagrama arriba 'modos transmisor y reflectante'. Modo transmisivo rinde los mejores resultados con la iluminación del IR, que es lo que este proyecto se basa en.
