Fotografía de alta velocidad con Arduino y CHDK (5 / 19 paso)

Paso 5: recinto

Determinar el recinto usted se va a utilizar antes de empezar a soldar los cables a las piezas. Localizar y perforar todos los agujeros para que pueda determinar la longitud más corta razonable para cada conjunto de cables. También, debido a la orientación de la Arduino y la ubicación de la toma de corriente, la posición de Arduino en el recinto puede también determinarse. Tomar esto en cuenta al calcular las posiciones de componente y longitud del cable.

La lata tiene varios conjuntos de agujeros de diferentes diámetros. Usar un punzón de metal para marcar las ubicaciones de los orificios y brad brocas de punta (de madera) para perforar los agujeros. Las brocas de punta de brad con un punto central y dos filos. No skate y los bordes cortan lentamente y limpiamente a través del metal. Brocas de punta de Brad están disponibles de Lee Valley (entre otros lugares).

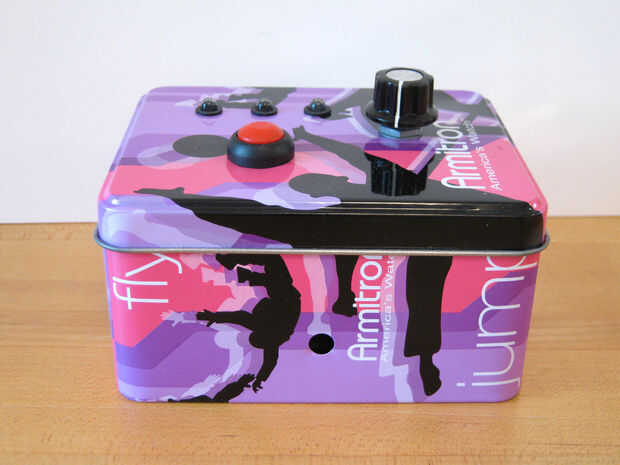

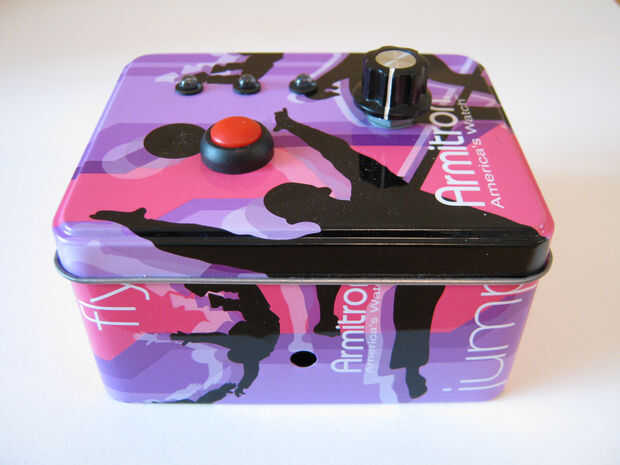

Agujeros en la parte superior
Los tres LEDs, el interruptor de botón y el potenciómetro se unen a la parte superior y necesita adecuadamente tamaño y espacian de los agujeros.

Agujeros en el lado derecho
El brazo de Loc-Line que el láser funciona hacia fuera el lado derecho y tiene un agujero de 1/2 pulgada y el gatillo de la USB para la cámara corre hacia el lado derecho. Necesita un orificio de 1/4 de pulgada.

Aunque el potenciómetro le permite cambiar el intervalo de tiempo, me pareció más conveniente al poder el Arduino a través de USB de un ordenador portátil. Esto me permitió subir una nueva gama de temporización como estaba tomando fotos. Esto hizo necesario otro agujero de 1/2 pulgada en el lado izquierdo de la lata. Para alojar el conector USB que tenía que presentar un poco más amplio.

Agujeros en el lado izquierdo
Se necesita solamente un agujero en el lado izquierdo. El brazo de Loc-Line que el LSR funciona hacia fuera el lado izquierdo y necesita un 1/2 pulgada agujero.
