Fotografía de alta velocidad con Arduino y CHDK (9 / 19 paso)

Paso 9: LEDs, conmutador, potenciómetro

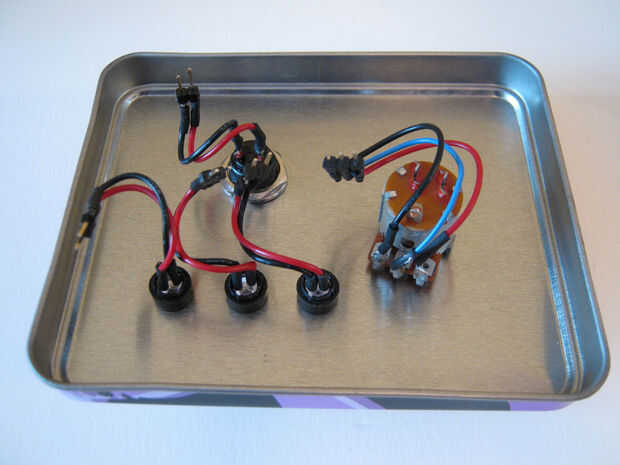

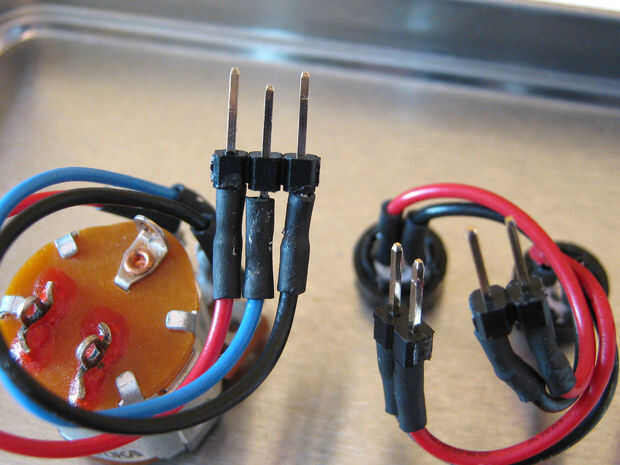

Después de determinar la posición de los agujeros en el recinto y la ubicación de la Arduino, averiguar longitudes razonables para los cables para los diversos componentes. Para mantener este proyecto tan simple como sea posible y tener todo en la protoboard, yo simplemente soldado pin headers a los extremos de cada conjunto de cables. Estas conexiones fueron reforzadas con tubería del encogimiento del calor.

Nota la ubicación de estos componentes en el protoboard se determinó en un paso anterior. Este paso solo lo representa la fabricación de las distintas partes.

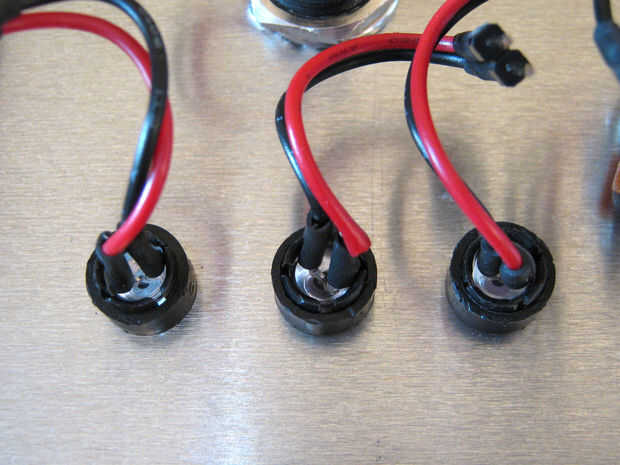

Cada LED requiere una resistencia. Determinar la resistencia apropiada usando una calculadora del Resistor del LED. Estos están disponibles en Internet.

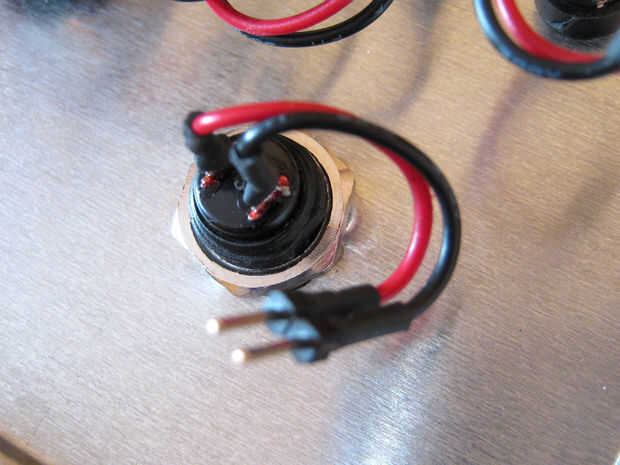

El interruptor requiere un resistor de pull-up de 10K. Una de las opciones en el disparador de la USB de CHDK es disparar en el borde descendente. Esto es, aparentemente, más rápido, más fácil y más confiable. Por esta razón, usar un resistor de pull-up y soltar la tensión cuando se pulsa el botón.
