Fotocélula Piano (2 / 4 paso)

Paso 2: Mezclador de Audio

Segunda parte

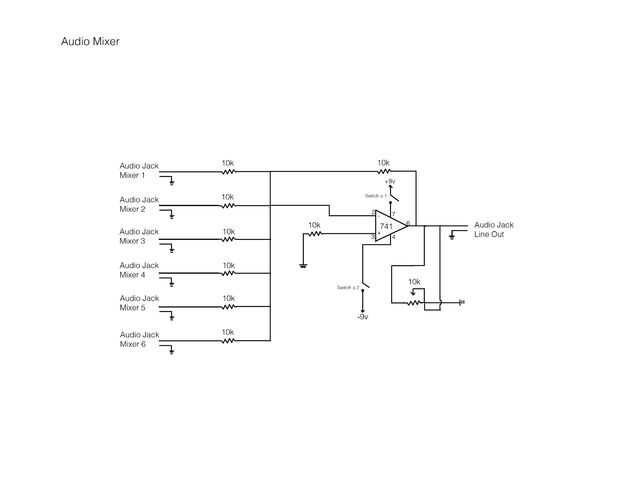

Mezclador de audio

6" a 4" prototipo Junta (X 1)
741 chip-(x1)
Audio mono Jack-(x7)
10k resistencia-(x8)
Interruptor-(x1)
10 k Variable resistencia-(x1)
9V batería-(x2)

Nota: Las notas sonará si el mezclador de audio if off. Esto es porque el sonido viaja a través de la resistencia de 10 k en el pin 6. La razón para la marca del mezclador del sonido menos distorsionada.

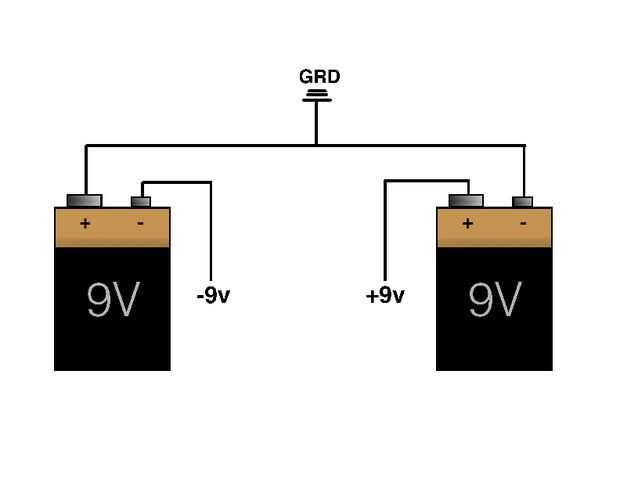

Nota: Este circuito requiere + 9v y - 9v. Esto puede ser difícil así que consulte el anterior.
