Resumen
Hacemos esto para mostrar (audiencia) cómo utilizar un foto resistor obras

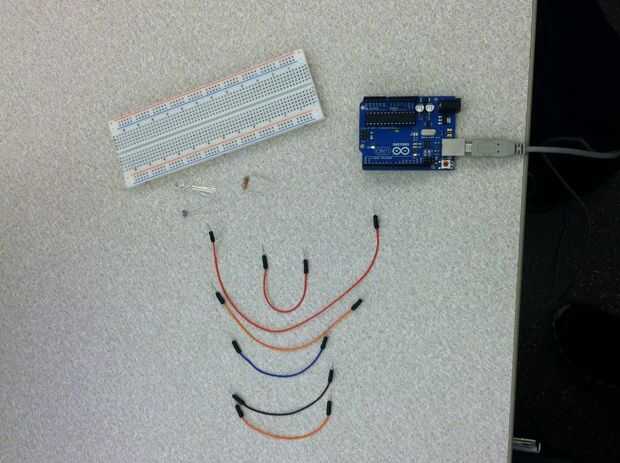

Suministros
1. un tablero de pan
2. un Arduino uno
3. una fotorresistencia
4. un color cambiar LED
5. algunos cables para conectar estas partes juntos
6. es posible una resistencia si usted decide usar uno
Paso a paso las instrucciones

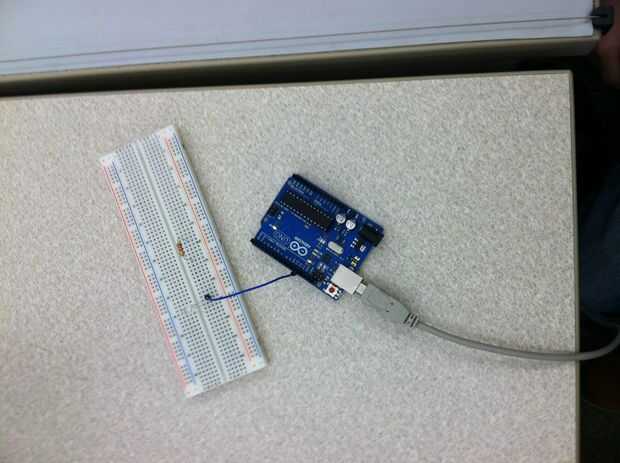

1. empezar por conectar el Arduino a uno de los puertos USB de la torre

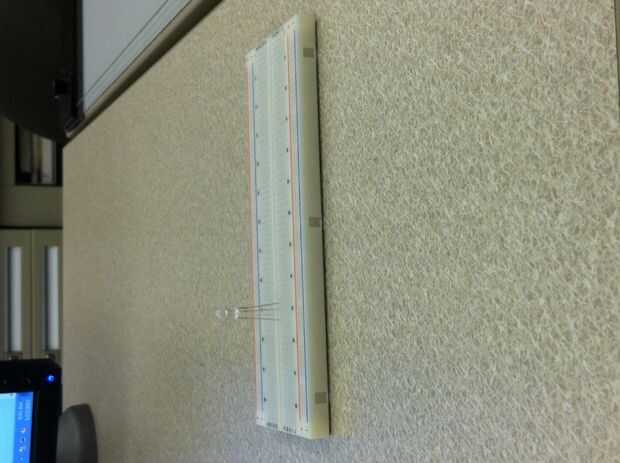

2. Coloque el color cambiar LED en el tablero de pan en sintonía con cómo tiene el rótulo (positivo y negativo)

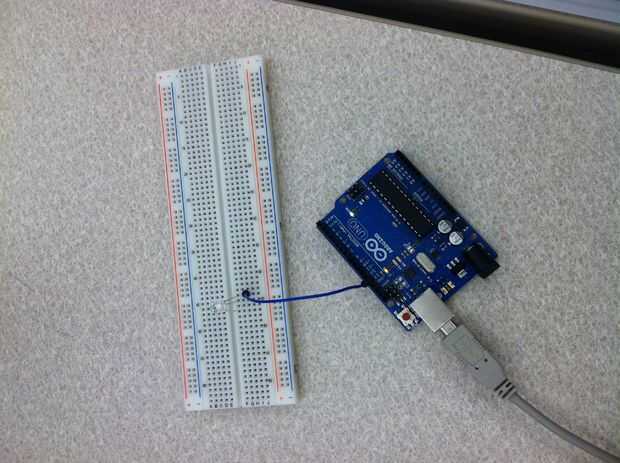

3. Conecte un cable al puerto 13 de Arduino tomar el otro lado del alambre y conectar a la tarjeta de pan en la misma fila como cualquiera del cable positivo del LED (no se conecta al cable negativo del LED todavía)

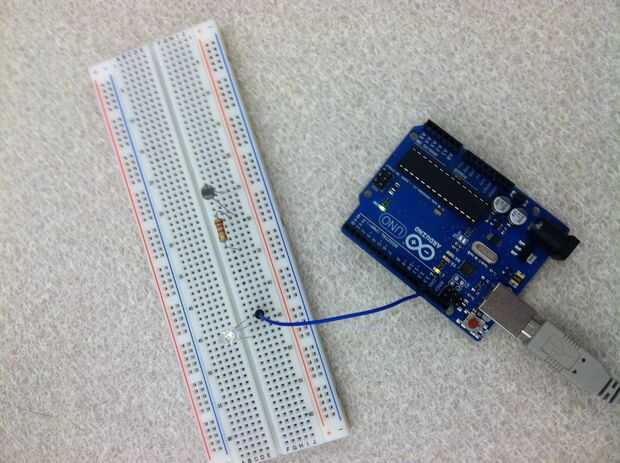

4. a continuación, conecte una resistencia de 1200 ohm a la Junta de pan (no en cualquier fila) que el LED está conectado)
5. a continuación, conecte un lado de la resistencia de la foto a un lado de la resistencia (tiene que conectarse a la misma fila que el resistor)

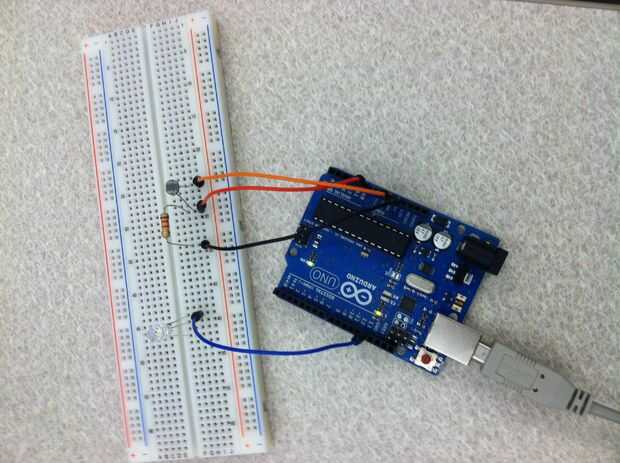

6. tener un cable conectado al pin de 5v entonces conecte a la misma fila en el otro lado de la resistencia tiene un cable conectado al pin analógico 0 luego tienen al otro lado del cable conectado como la misma fila que el resistor y la fotorresistencia

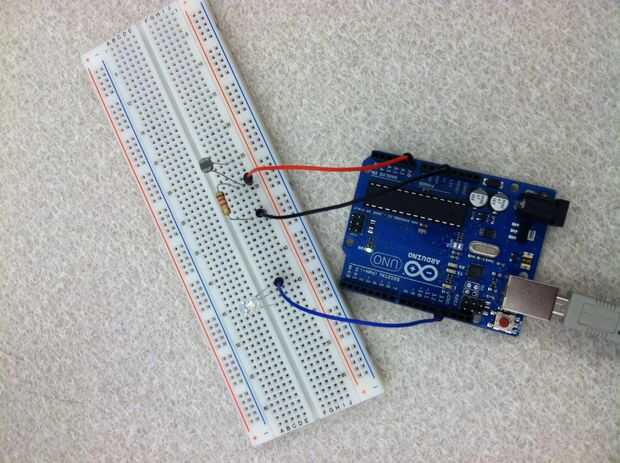

7. Conecte un cable al puerto de tierra que está al lado de los 5 voltios y conectado a la misma fila que el alambre de resistencias de la foto

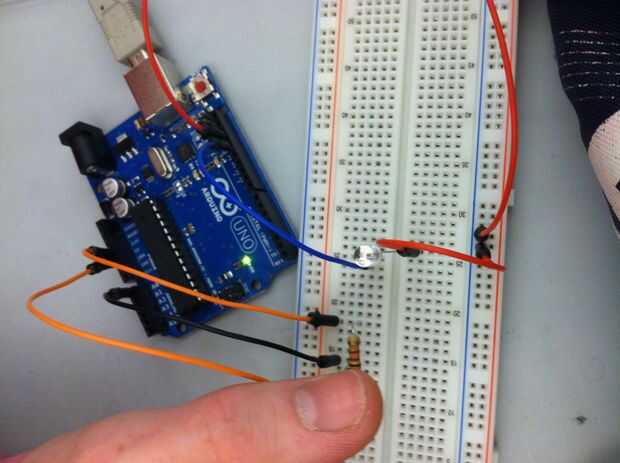

8. a continuación tienen un alambre de la tierra del LED, el lado negativo de la Junta de pan y tiene otro cable va al lado negativo de la Junta de pan y conéctelo a tierra junto al pin 13

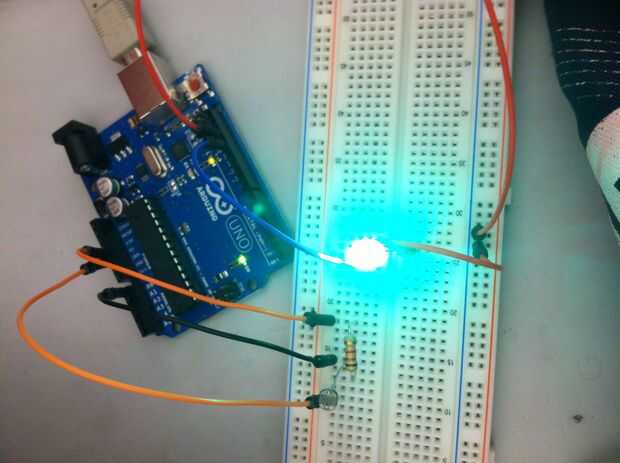

Este es el código que usamos para programar el arduino:
int Pr = 0;
int PrValue = 0; int Pr_Input = 700;
void setup() {Serial.begin(9600); //start Monitor serial
pinMode (13, salida); }
void loop() {PrValue = analogRead(Pr); Serial.println(PrValue); Delay(100);
Si (PrValue < Pr_Input) {digitalWrite (13, HIGH);} else {digitalWrite (13, LOW);}}
