Paso 2: El circuito

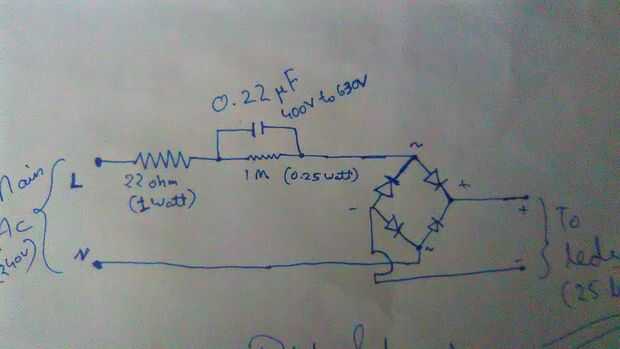

el circuito para este proyecto se ha demostrado en la imagen como fuente de alimentación principal en CA de 240V en sido enviar al circuito rectificador mediante dos resistencia de 22 ohmios [1 watt] y 1M [0.25 vatios] un pozo como se coloca el condensador entre el rectificador de entrada y la fusión de la resistencia de dos la caída de tensión se place.and después de caída de voltaje de CA el poder enviar al circuito de rectificador puente de onda completa que es básicamente AC a CC con cuatro diodos rápidos IN4007.
más tarde la salida del circuito rectificador de onda completa puente es enviar a la luz hasta 25 leds en serie
el potenciómetro de 10 k se conectará en serie con el LED y el circuito de potencia de salida para leds.
NOTA:-ESTE CIRCUITO UTILIZA ALIMENTACIÓN DE CA PRINCIPAL ASÍ QUE POR FAVOR NO TOQUE CUALQUIER CONEXIÓN EN CIRCUITO DE CORRER O NO CAMBIAN LOS VALORES DE LOS COMPONENTES DEL CIRCUITO COMO 25 NÚMEROS DE LEDS DEBEN ESTAR ALLÍ MÍNIMO SI NO MENOS DE 25 LEDS QUEMARÁ TODOS LOS LEDS QUE ESTÁN CONECTADOS AL CIRCUITO Y DESPUÉS DE HACER POR FAVOR SELLAR EN LA CARCASA POR LO QUE EN EL FUNCIONAMIENTO DEL CIRCUITO SIN VOLUNTAD NO CAPAZ DE TOCAR.
