Forma libre XBee remoto (1 / 5 paso)

Paso 1: El control remoto del PVC

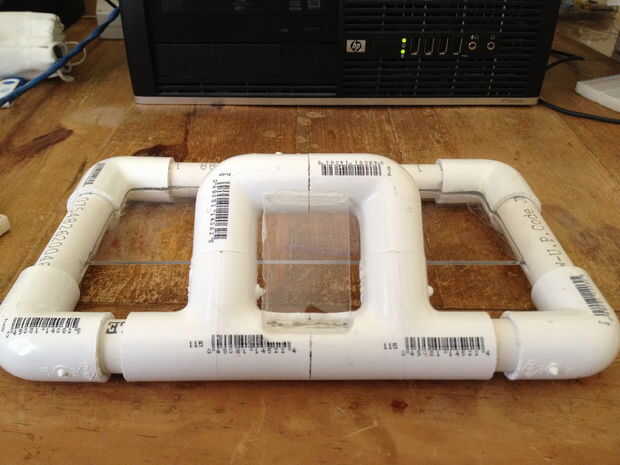

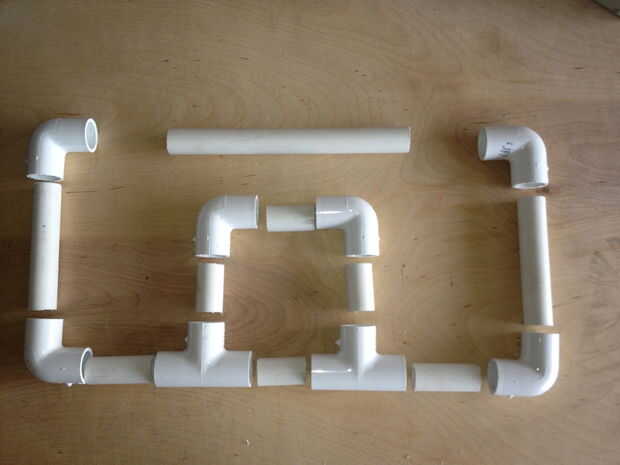

Uso del PVC como material de creación de prototipos era generalmente bastante rápido.  El cuadro representa una ligera variación en el mando a distancia primero que dibujé en papel y el centro de la Plaza de XBee en el fondo funcionado mejor que la parte superior.  No quería hacerlo demasiado pesado pero quería que sea sólido.  Cortar las piezas necesarias por debajo y pegar todos juntos según estas dimensiones.

1 pieza larga (arriba) 7 3/4"
2 caras 4"
2 parte inferior 2"
Cuadrado 4 1 3/4"

El tablero que se montará en el siguiente paso va a necesitar un lugar en el PVC remoto.  Después de mucho pensar en las muchas maneras para lograr esto utilicé 0,093" hoja de acrílico gruesa del Home Depot.  Aunque yo he insertado el acrílico dentro de la PVC no estoy seguro si fuera necesario.  Simplemente pegar que el PVC puede ser suficiente y seguro que la molestia (utilicé una sierra de cortar y un drummel pero tienes que estar cómodo con herramientas eléctricas).  He usado Loctite Stik N Seal que seca transparente y no tiene olor.  De la imagen también montara un pedazo de acrílico en la parte inferior de la plaza para que la batería y los cables no flotaría a través de la parte inferior.
