Forma libre curvas muebles sin moldes / parte 1 (1 / 7 paso)

Paso 1: Mi experiencia con zipshape

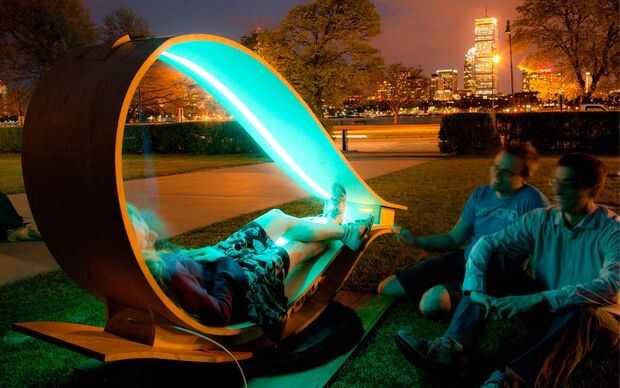

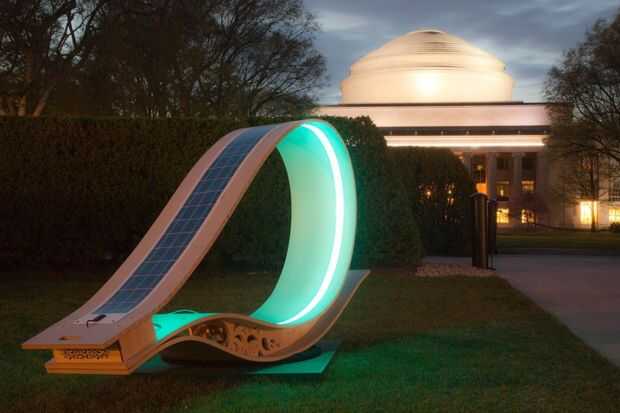

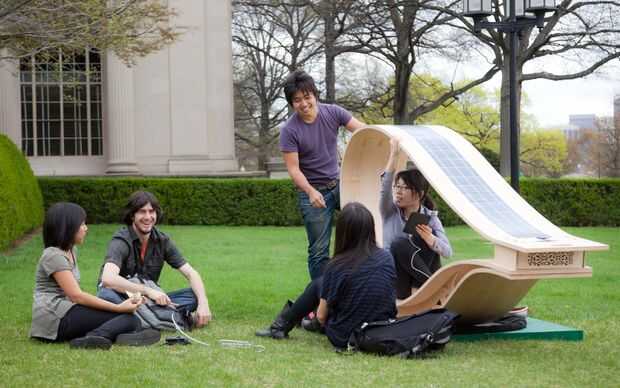

Mi contacto principal con Zipshape, aparte de ser algo "en el agua" de la escuela de diseño y revistas, fue a través de un proyecto que participé el año pasado mientras que en el maestro del programa de arquitectura del MIT. Bajo la dirección del Prof. Sheila Kennedy, hicimos una serie de "Ejes de balancín suave" para la celebración del cumpleaños 150 de MIT: dispositivos de seguimiento solar de propulsión humana que conectan actividad social, generación de electricidad a través de una pieza única del mobiliario urbano público. Este Instructable-serie es más sobre el proceso de fabricación del proyecto suave Rocker, así que si quieres leer más sobre SOFT Rockers simplemente google ellos o ver links aquí en Xataka y gizmag. Grandes fotos y una descripción más a fondo también están disponibles en mi sitio web.

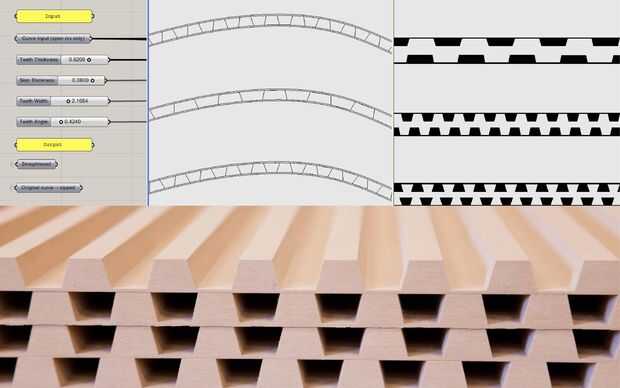

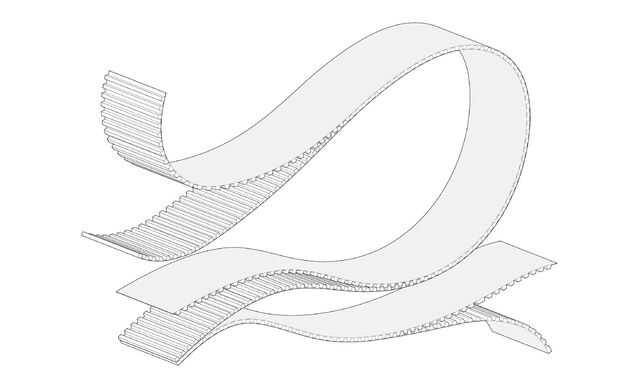

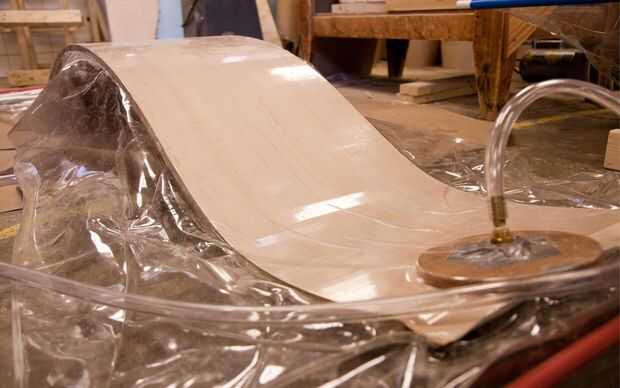

Replicamos las técnicas zipshape de principios geométricos básicos, crear una definición de grasshopper para Rhino 3D que genera la geometría del diente de una curva arbitraria. Los problemas geométricos que resultó para ser la menor de nuestras preocupaciones: realmente fabricación de estas piezas era el verdadero lío y nos tomó varios meses para averiguar. Inicial intenta utilizar un brazo de robot de 5 ejes de Kuka con un router carnoso poco resultó no ser exacto lo suficientemente ajustadas las piezas y tuvo que trasladarse a una configuración mucho más grande y más costosa con un pórtico CNC de 5 ejes; Entiendo que sólo hay 3 configuraciones comparables disponibles en los Estados Unidos del noreste. Tenemos las piezas hechas, pero ahora que he graduado no pude hacerlo otra vez lo mismo.

La razón que se necesita equipo complejo es porque cada diente debe cortarse a un ángulo único. Implica un tipo diferente de equipo desde el shopbot más típico que se puede hacer cortes rectos arriba y abajo más simples: perfiles, embolsando, contorno y tal. Mi misión aquí es arreglar eso y hacer una suave rocker más makeable.
