Foos de caja (2 / 6 paso)

Paso 2: Configuración de prueba

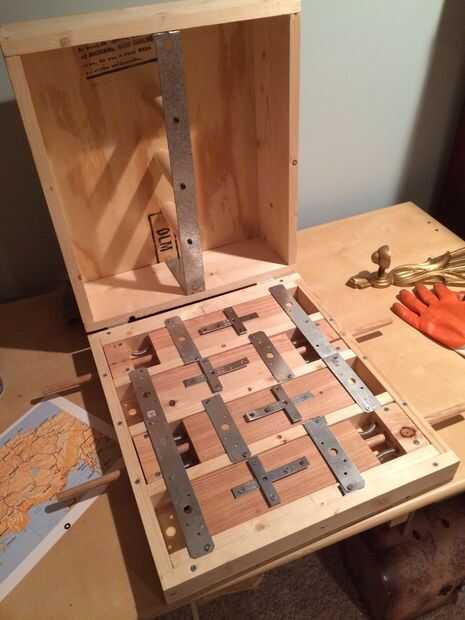

Desafortunadamente no tome fotos durante la construcción y esta es la única foto que tenemos antes de la coloración/terminación. No se preocupe, la construcción es bastante fácil y está totalmente basada en el tamaño de los bloques en el canal y cuánto tienen que viajar.

  1. Decidir el material del bloque del canal y el tamaño. Se utilizaron segmentos de 2 x 4 aproximadamente 10.5" de largo y tienen que ser lo suficientemente largos para acomodar el mecanismo y algo para evitar que los bloques apareciendo fuera del canal. Cuando llegamos a edificio 2.0 para cuando éste obtiene desgastado utilizamos carriles para gabinete dibuja para eliminar la necesidad de cruzar las correas.

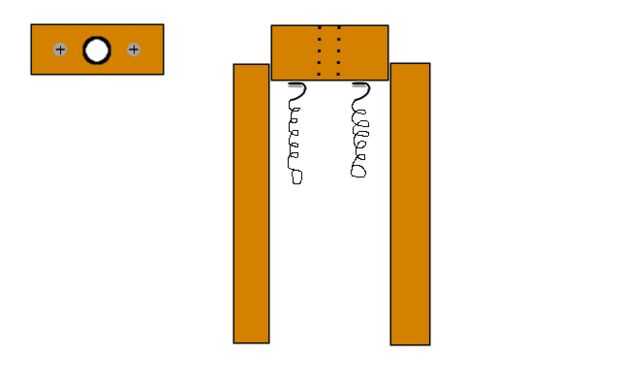

  2. Hacer un canal de prueba. Desea determinar la cantidad de viajes que desee y el tamaño de los resortes. Utilice un trozo de 2 x 4 y perfore un agujero de media pulgada para acomodar una varilla de pasador, este es el agujero del bloque. Hacer un bloque de canal, usamos a 10.5" un corte de 2 x 4... Fije el bloque hueco a una hoja de madera contrachapada o una mesa de trabajo. Crear paredes de canal para el canal, deberían tener la misma altura que el bloque de canales y al menos un 50% más de lo que. Afijo de prueba canal paredes a ambos lados para que sean un poco más anchos que la anchura del bloque canal para la libertad de viajar por el canal. Dos tarjetas grueso es un buen espacio. Ahora debe tener dos paredes con un bloque en un extremo.
  3. Resortes y separación de prueba. Un tornillo de madera a ambos lados del agujero en el agujero del bloque de perforación, deja la cabeza cónica expuesta y lazo el extremo de un resorte en el tornillo. Usted puede apretar el tornillo para asegurarse de que el resorte se mantiene en él, utilice una arandela si tus resortes y tornillos son terriblemente mal. Taladro tornillos de madera en su bloque de canales a distancia igual a su bloque de madera con la bodega. Pase el otro extremo de los resortes de estos tornillos y apriete si es necesario. Ahora utilice la varilla de pasador para empujar el bloque en el canal.
  4. Registrar sus medidas. Registro la 'en reposo' distancia entre el bloque del agujero y el canal. Empuje la varilla a la distancia de recorrido de los resortes (no con lo) y anote esta distancia. Asegúrese de que la diferencia es apenas más largo que el ancho de la correa de la tapa, de nuestro cuadro es 1.5" de ancho. Tomar un trozo de 2 x 4 y fijarla a la superficie de trabajo en el límite del recorrido. Ahora usted ha hecho una en caja en canal para el bloque de canal viajar sobre

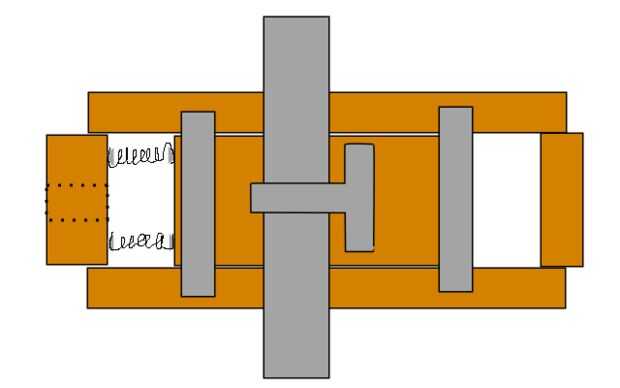

  5. Las correa y el soporte de configuraciones de prueba. Ahora que tienes el bloque de límites establecieron físicamente, que usted tendrá que marcar el lugar de la correa de la tapa, el soporte en T y canal de traviesas, suéltelas. Ajustar la correa de la tapa en medio del canal, puede temporalmente fije a las paredes o agregar desplazamiento de bloques de chatarra y atornille la correa les, utilice un limpiador para la correa de la parte superior de las paredes del espacio. Esto es necesario para simular la separación que estará presente cuando la tapa de la correa en la tapa. A continuación utilice arandelas para agregar el espacio libre necesario para permitir el soporte de t se deslice sobre la parte superior la correa de la tapa. La versión de producción terminó necesitando los soportes T a ser doblado para que no flexionen como fácilmente cuando alguien inevitablemente trató de forzar la apertura. Una vez que tengas esto configurado añadir en las correas cruzadas sobre el canal. Prueba Asegúrese de que todo se borra durante el recorrido del bloque del canal. Que tenga que alargar o acortar su bloque de canal, utilizar muelles diferentes y jugar con la ubicación de las correas antes de llegar. Una vez que estés satisfecho con la configuración de grabar todas las dimensiones.
