Fofoque-me: Vox Populi, un sistema de opinión pública motorizado (2 / 8 paso)

Paso 2: inclinación

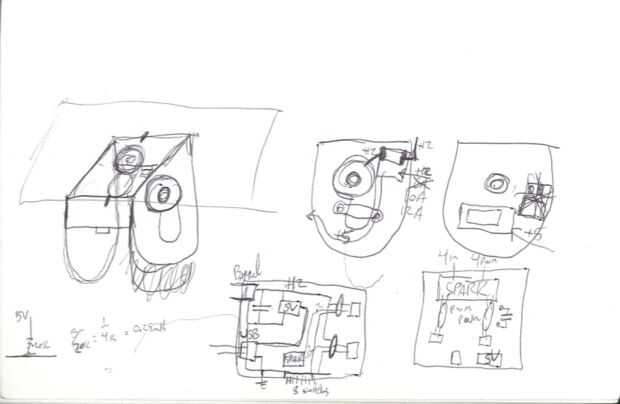

Todo comienza con un dibujo...

Había escrito por algunas ideas de sistemas simples de pan y tilt para nuestros megáfonos y decidió construir un diseño simple basado en dos motores y una estructura de soporte de la caja.

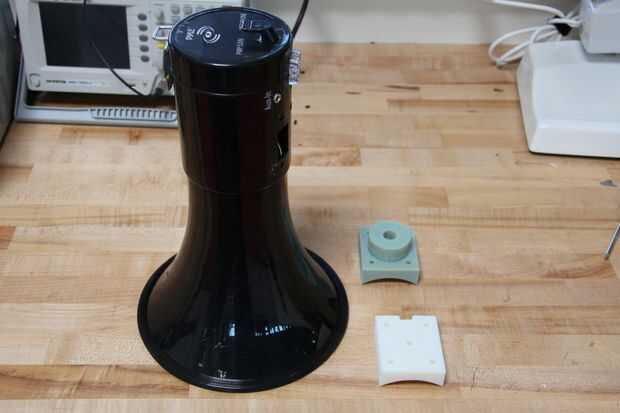

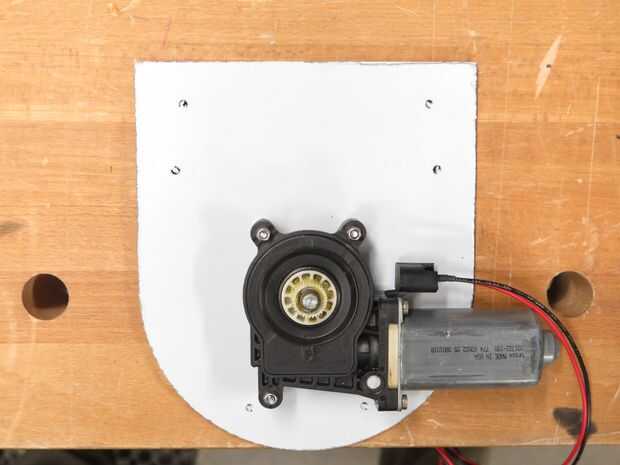

Inclinación parecía bastante fácil, sólo tuvimos que averiguar una forma de acoplar un motor al cuerpo del megáfono. Consideramos que mediante un sistema de engranajes y correas, pero en oder para mantener el diseño simple y minimizar el número de partes móviles que podrían romperse, decidimos colocar directamente el motor al megáfono con algunas piezas impresas en 3D personalizados.

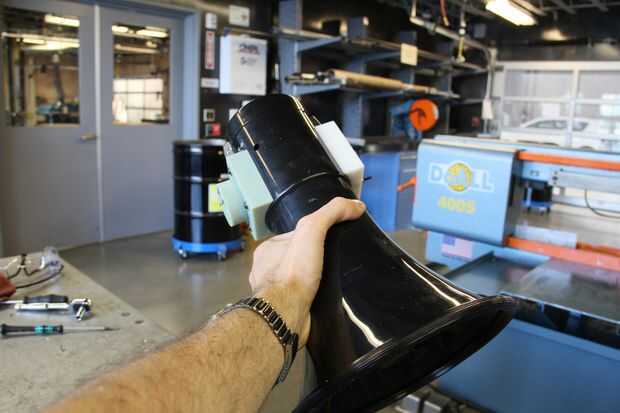

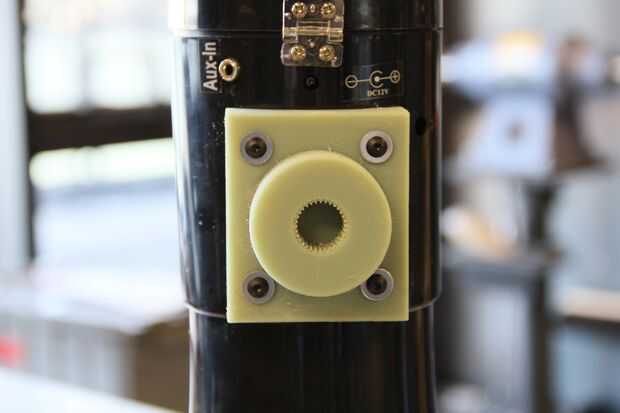

Fueron diseñados usando Fusion360 y hechos caber perfectamente el radio de la megafonía y los dientes de engranaje en el motor.

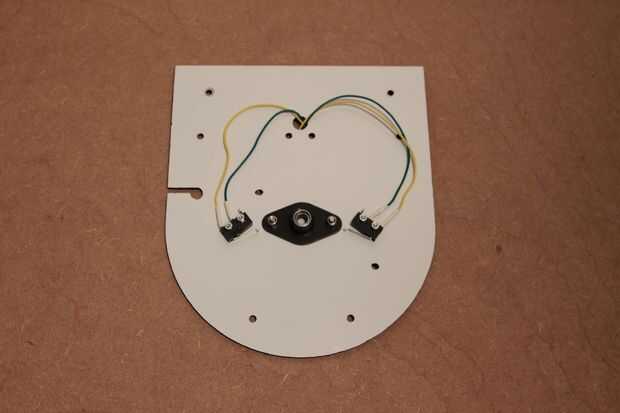

En el lado opuesto el motor, atamos un eje corto que conectado a un cojinete conectado en el panel lateral.

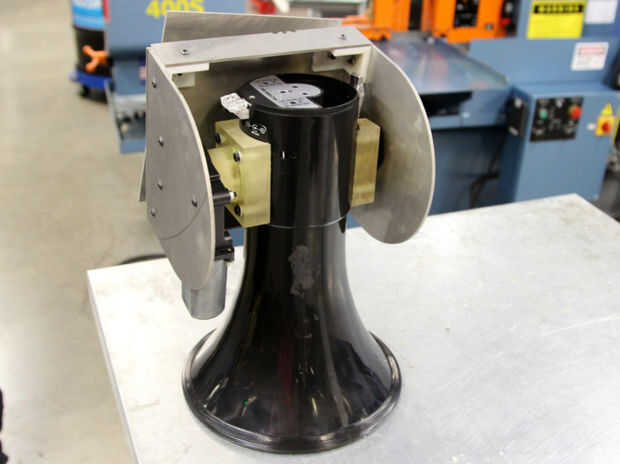

Decidimos utilizar paneles de composite de aluminio dibond de la estructura de soporte de inclinación porque es ligero, barato, bastante fuerte y fácil de cortar con un chorro de agua Omax.
