FlowJet serie parte 2: Aplicación de AutoCAD (3 / 5 paso)

Paso 3: Ajuste de línea, espejo,

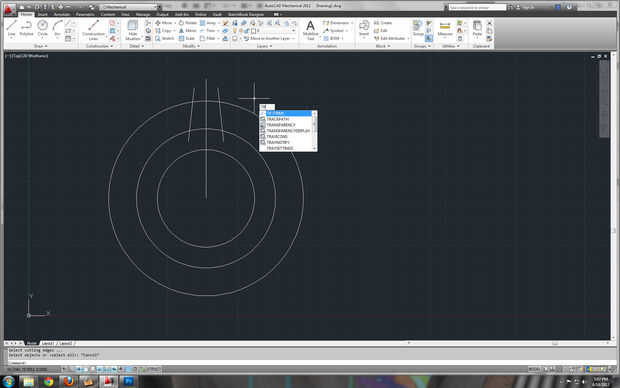

Vamos a convertir estos círculos en un engranaje, que se requieran incluyendo los dientes.  Primer paso es trazar una línea desde el centro de nuestros círculos. [1] tenga en cuenta que mi cursor se cierne sobre el círculo real en orden para el cierre del centro que sean visibles.  También tenga en cuenta que cuando aparece un punto verde de complemento, la acción que toma siguiente se producirá en ese lugar.  Esto significa que puedo hacer clic en donde está mi ratón y no debe de pasar a la situación de presión.

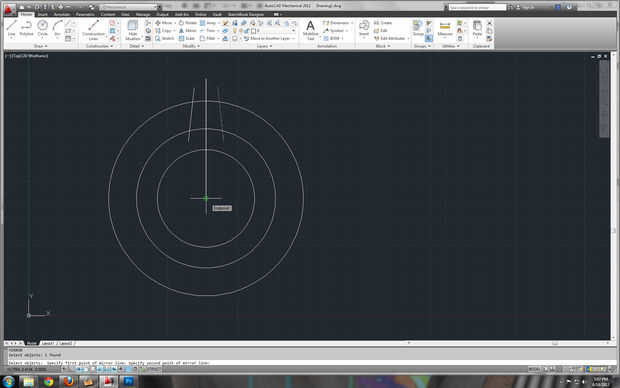

Siguiendo el orden de la línea, un solo click para iniciar la línea y un segundo click para determinar el punto final. [2] en la imagen, verá algunas cosas vale la pena mencionar.  La verde línea de trazos indica que la línea es perpendicular, la ventana resaltada indica la longitud de la línea, y la otra caja de diálogo muestra el ángulo exacto (presionando < tab > se moverá entre los cuadros de diálogo).  Por ahora la longitud de la línea es arbitraria, pero me aseguré de que la parte superior era suficientemente lejos de otras partes de mi dibujo tal que no entran en conflicto los puntos de presión.  Una línea es una acción muy común, por lo que el software y lo mantiene en el comando para dibujar líneas múltiples.

Acciones: < L >< barra espaciadora >< izquierdo >< izquierdo >< escape >

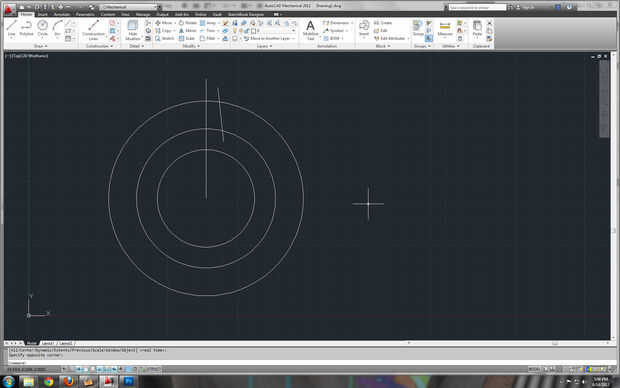

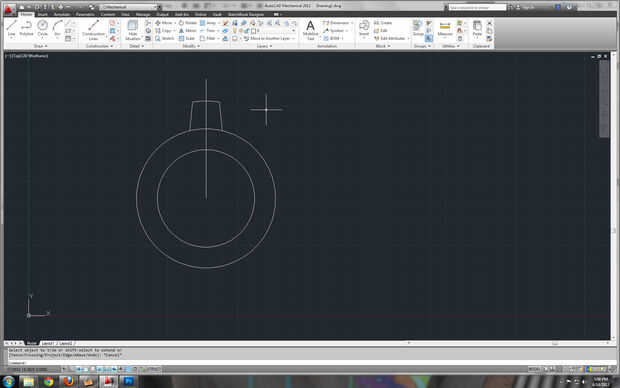

Puesto que el engranaje que estamos dibujando es apenas para la demostración, el ángulo de la línea siguiente no es crítico y solo con ojos.  Dibujar la línea extra larga para evitar cierres indeseados (zoom puede ayudar si están surgiendo conflictos). [3] para asegurarse de que el otro lado de la corona es simétrico, vamos a la línea más reciente del "espejo" a través de la línea vertical. [4]

Conversación: "I want to espejo" < ¿qué objeto? > "esta línea" < el plano del espejo, ¿dónde empieza? > "este punto" < el plano del espejo, ¿dónde termina? > "este punto"

Acciones: < M >< i >< barra espaciadora >< izquierdo >< barra espaciadora >< izquierdo >< izquierdo >< barra espaciadora >

La parte final de este paso es para "recortar" fuera el exceso porciones del dibujo para poder tener una pieza única.  Coja las dos líneas angulosas y los dos círculos externos.  Todo lo que debe permanecer del círculo externo es la parte entre las líneas angulosas y las líneas angulares deben reducirse a las porciones entre los dos círculos. [5] [6]

Conversación: "yo quiero recortar" < ¿Cuáles son los filos? > "estas líneas" < lo que desea eliminar? > "estas secciones"

Acciones: < T >< R >< barra espaciadora >< seleccionadas líneas >< barra espaciadora >< izquierdo >(x5)
