Paso 2: Lista de piezas
3 1/2" unidad de disquete –
Yo tomé este fuera de mi pc puesto que aún no había sido unido por dos años (puede recoger estos en ventas de arranque de autos ventas de yarda o incluso tener uno entregado a su puerta de ebay para nada si estás en un apuro. Para este proyecto que principalmente utilizará la carcasa y el trabajo interno del metal y la placa frontal. Muchos sobrantes para más proyectos (nada desperdicia)

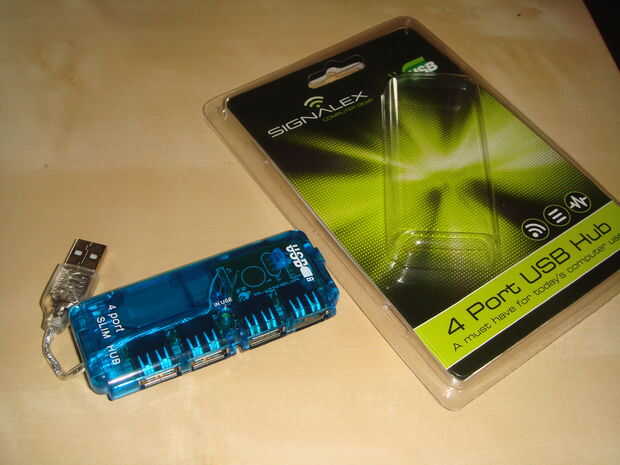

Hub USB Se trata de un viejo tenía por ahí, pero se recoge fácilmente de Internet, vi una una tienda de la libra.

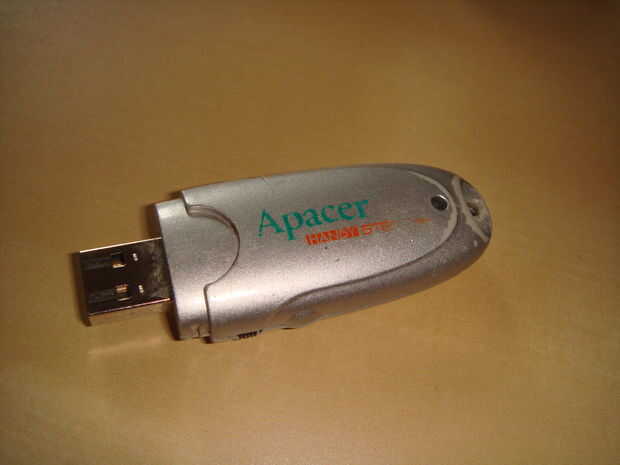

Impulsión del flash del USB - usado un viejo 256 MB uno solo para ver si este proyecto trabajaría

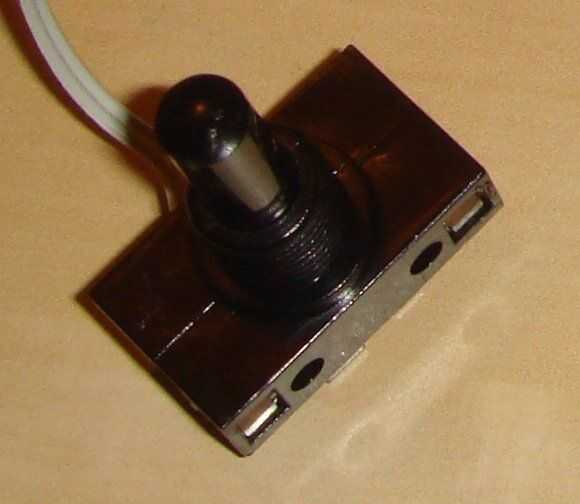

Pulsador unipolar para hacer el interruptor de bloqueo

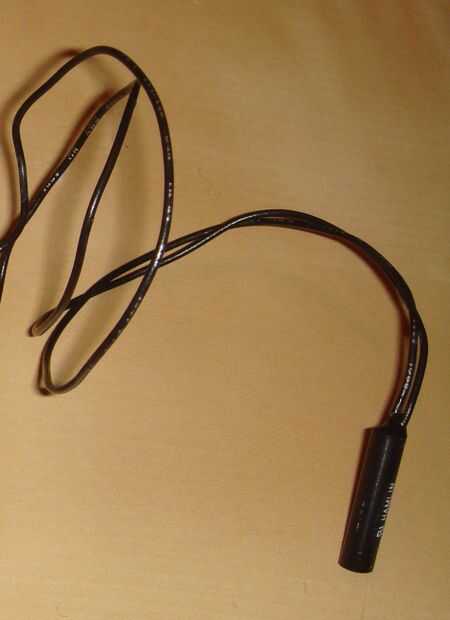

Normalmente apagado interruptor de láminas magnético
He tenido estos interruptores de la mano en mi caja de brocas pero podría utilizar cualquier interruptores de bloqueo con un poco de imaginación. Quería el botón en el frente como antes cuando era una unidad de disquete) esto es una parte importante de mi proyecto. Antes de ir más lejos te necesita encontrar una posición para el botón en el mecanismo de expulsión por lo que se puede montar y el trabajo para su conmutador individual o el resto del proyecto llegará a un final muy abrupto.
He encontrado alternativa con unos pocos componentes podría convertir un pequeño empuje interruptor de botón (normalmente apagado) en un interruptor de bloqueo.
http://www.EDN.com/article/CA472837.html (No he probado este circuito hacia fuera, necesito algunas resistencias más!)
El pequeño tamaño y abundante oferta de interruptores de botón (hay realmente en la unidad de disquete si no has usado les) hacen mucho más fácil de incorporar esto en la unidad de disquete. Si hago una mark II con fijación adecuada y algunas otras actualizaciones que tengo en mente sin duda utilizará.
Alambre

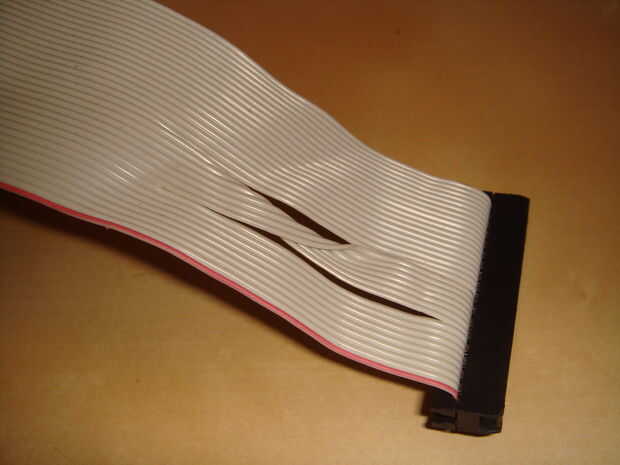

Usé el viejo cable floppy asi yo estaba salvar tanto como sea posible, todos los bits se unieron hace que sea agradable y limpio pero este cable no le gusta la soldadura. Use un alambre de calibre pequeño cobre si tienes alguna práctica. La mayoría de las longitudes que usé eran no más de 10 cm (aproximadamente 4 pulgadas)
No mido, coloca todas las piezas en su posición y cortar los cables de esa manera (con un poco de holgura)
Los cables del interruptor de la unidad oculta pueden ser largos, debe ser capaz de llegar a una cómoda distancia de donde se montan los discos duros.
