Floating Pyramid Lamp With 108 Spiritual Symbols (2 / 17 paso)

Paso 2: Parte 1. Corte y grabado laser


Corte por láser es una tecnología que utiliza un láser para cortar los materiales y se utiliza normalmente para aplicaciones de fabricación industrial, pero también está empezando a ser utilizada por escuelas, pequeñas empresas y aficionados a los hobbys. Corte del laser trabaja dirigiendo la salida de un láser de alta potencia más comúnmente a través de la óptica.


* Necesitará tener un acceso a un cortador del laser y conocimientos básicos de illustrator para terminar esta parte.

Adjunto pdf. archivo de la instrucción general sobre cómo utilizar el cortador del laser del sistema láser Universal y archivo de los 108 símbolos espirituales.

Cada cortador del laser tiene su propio dedicado software para que el cortador del laser que está utilizando podría requerir ajustes diferentes que lo que hice. He usado los sistemas de láser Universal para esta parte.

Otros Instructables informativo en corte y grabado Laser que se puede hacer referencia:

Materiales necesarios para la parte 1:

a. claro de acrílico -1/8 espesor / 32 x 18 pulgadas ($23)

b. espejo de acrílico - 1/8 espesor / 24 x 12 pulg ($18)


Pasos:

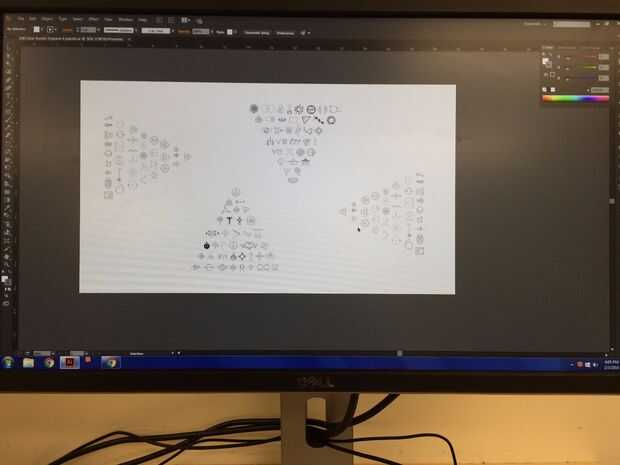

Preparación del archivo de A.

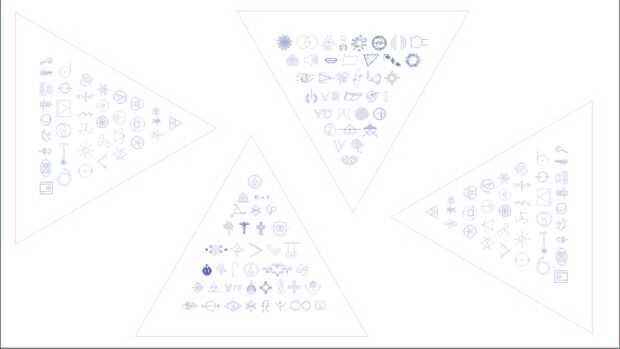

1. abrir el láser símbolo archivo Adobe Illustrator he adjuntado (este archivo se puede abrir desde CS5 y hasta)

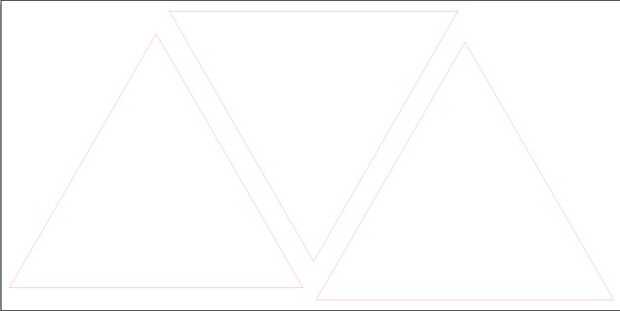

2. comprobar para ver el archivo es en RGB. Y también Compruebe si todas las líneas de los símbolos son en color azules para grabado (0,0,255) y las líneas del triángulo en rojo para el corte (255,0,0)

3. clink en "Imprimir" y asegúrese de que la orientación del archivo es horizontal.

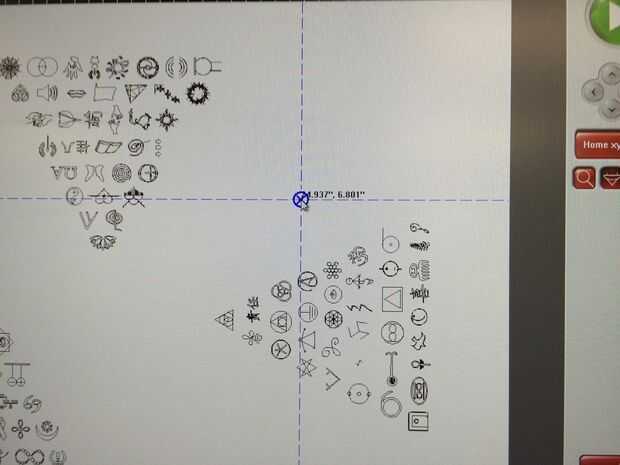

4. el archivo de corte de láser debe aparecer en el software de sistema láser Universal.


B. láser cortador preparación

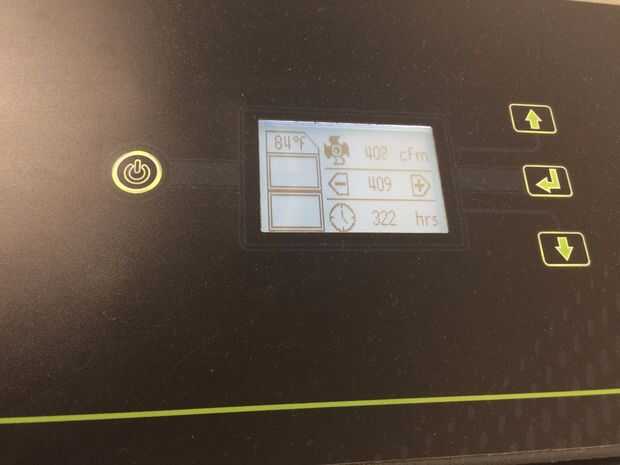

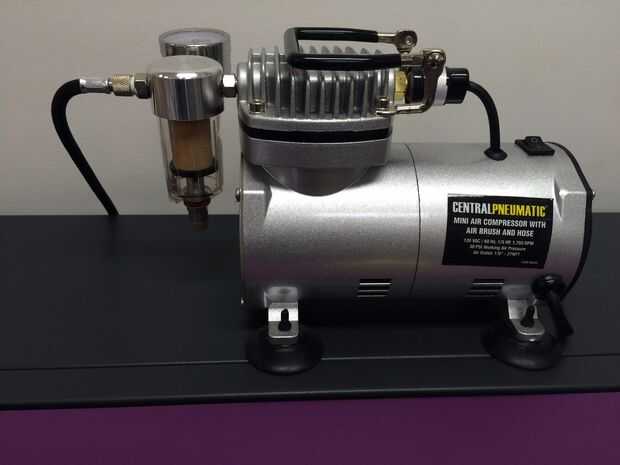

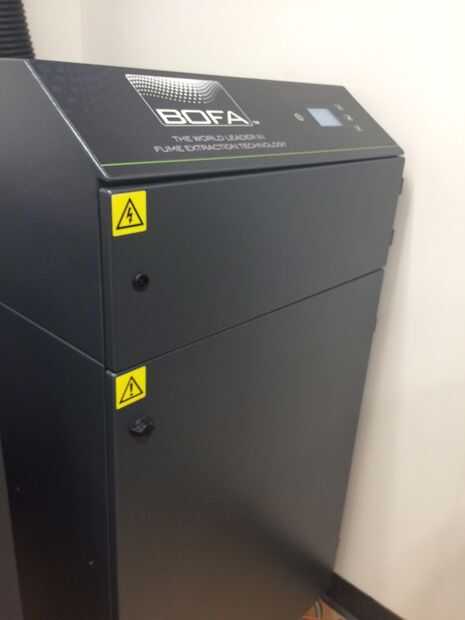

5. encienda el láser de corte, compresor de aire y el filtro.

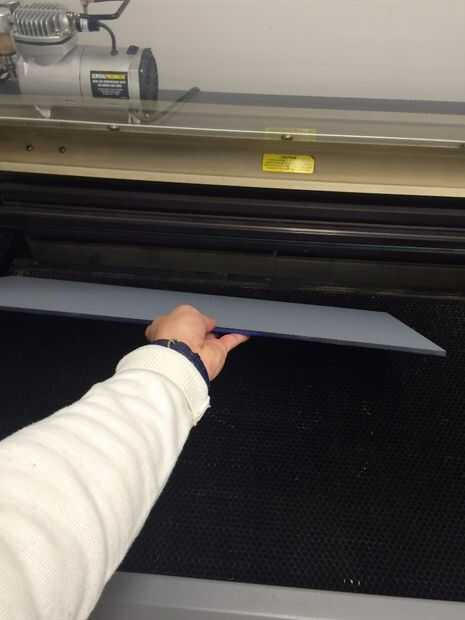

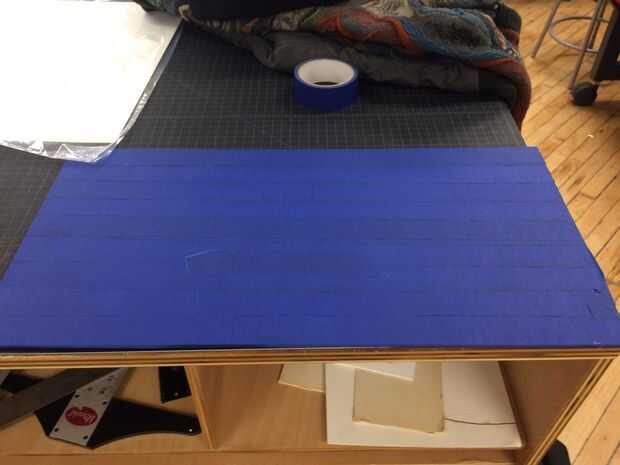

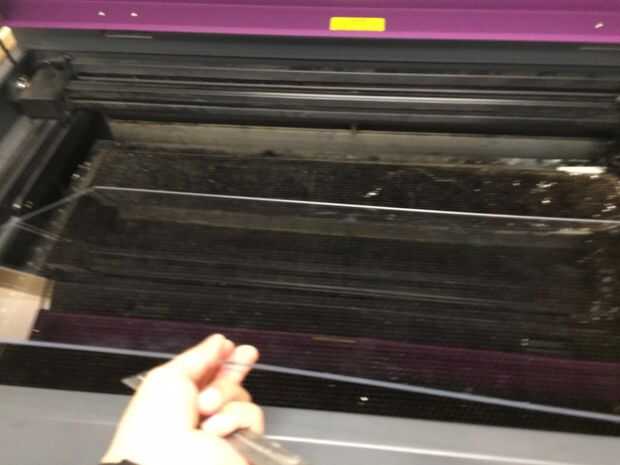

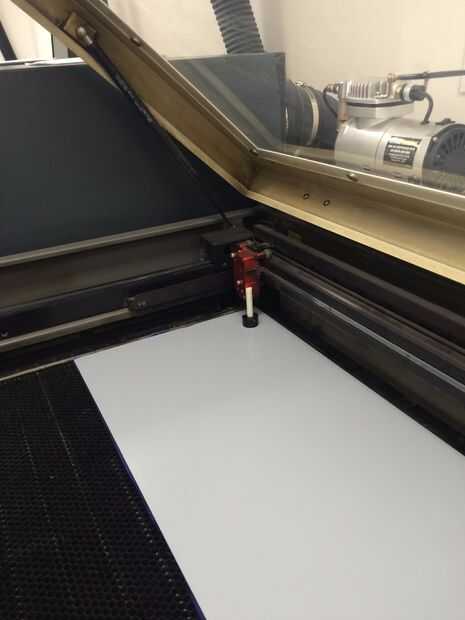

6. Abra la tapa de la cortadora del laser y Coloque suavemente la hoja de acrílico transparente. Material tiene que ser plana para centrarse y cortar adecuadamente. Utilice cinta para mantener material plano sobre plano de corte si es necesario.

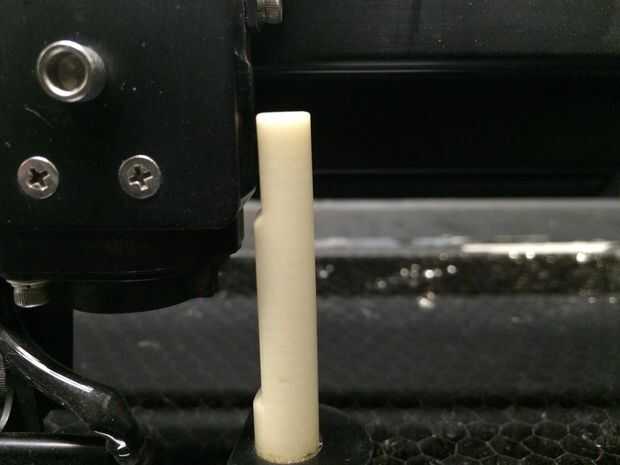

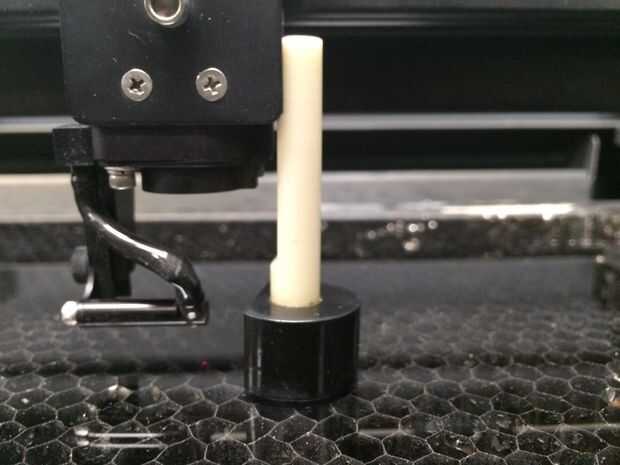

7. usted Debe de foco la lente con un indicador del eje z. Enfoque el objetivo es imperativo para corte y grabado de éxito.

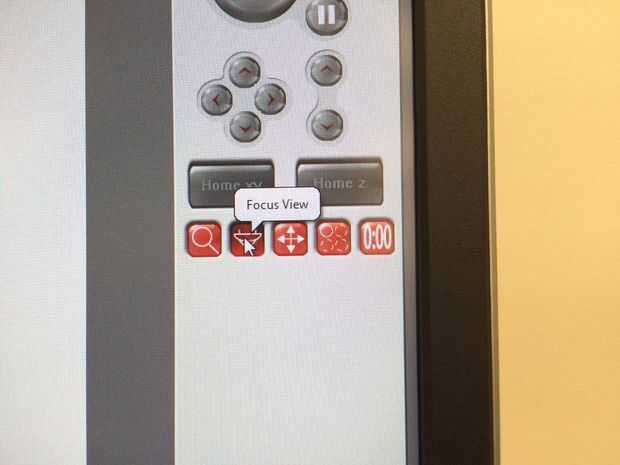

8. Haz clic en el botón vista de foco, haga clic en cualquier área abierta en la cama para colocar la lente que puede medir la distancia correcta entre la lente y el material.

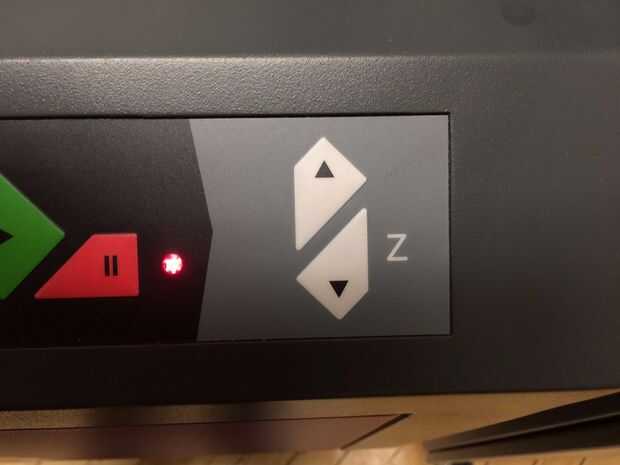

9. presionando Indicador eje z (que es arriba y abajo flechas) en el panel de interfaz de plataforma láser, el nivel adecuado de cama hasta que entre la lente y hoja de acrílico clara.

10. cierre la tapa y ya está listo para ir!

* Usted necesita láser gafas de seguridad en cualquier situación donde es posible que los ojos expuestos a radiación láser directa, reflejada o dispersa. Así que proteja sus ojos usando anteojos de seguridad láser.

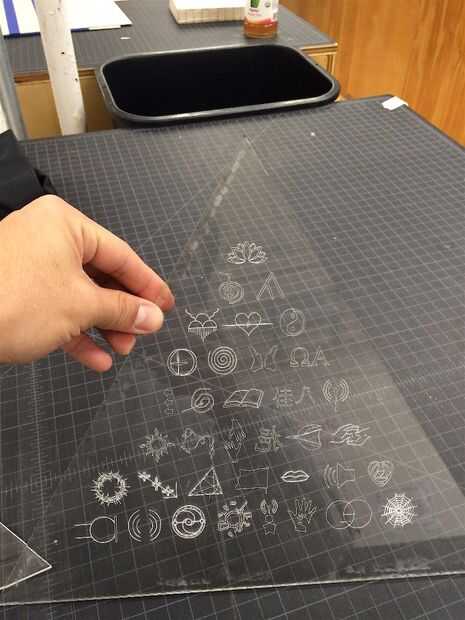

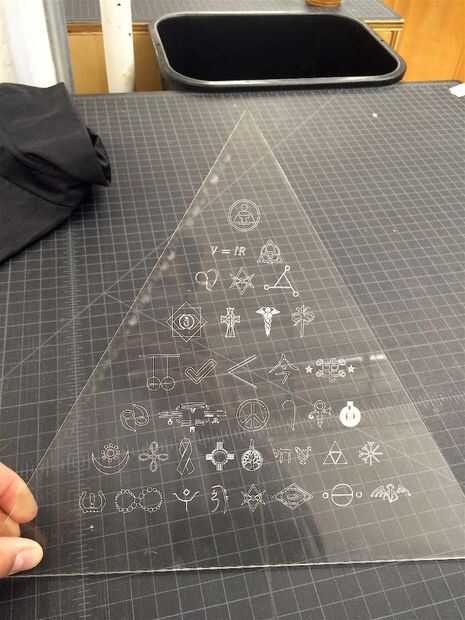

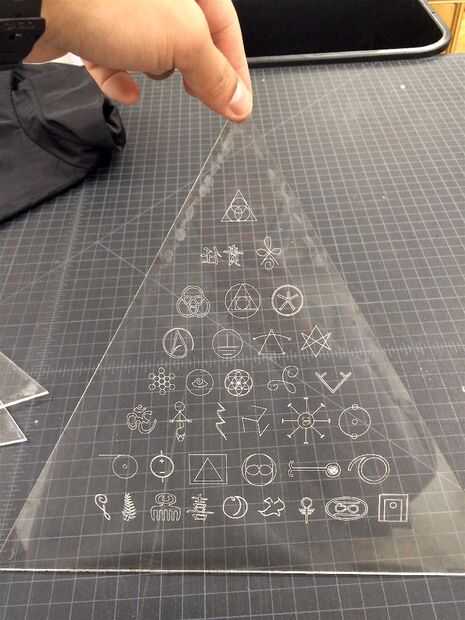

Corte y grabado de C.

10. Verifique su archivo y compruebe el archivo para el grabado y corte (encontrar ajustes de salida) y hacer que la máquina compresor y filtro de aire están en.

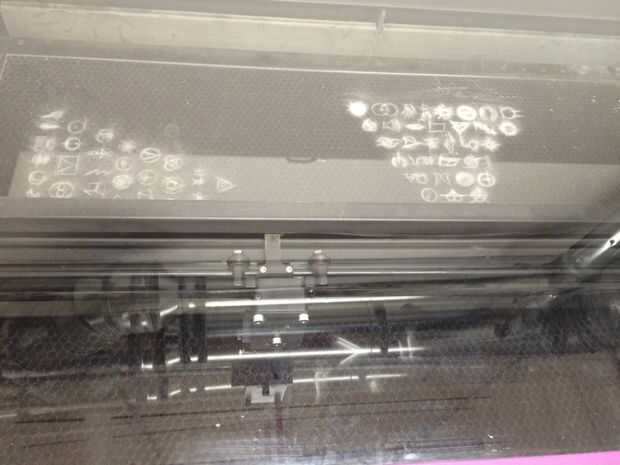

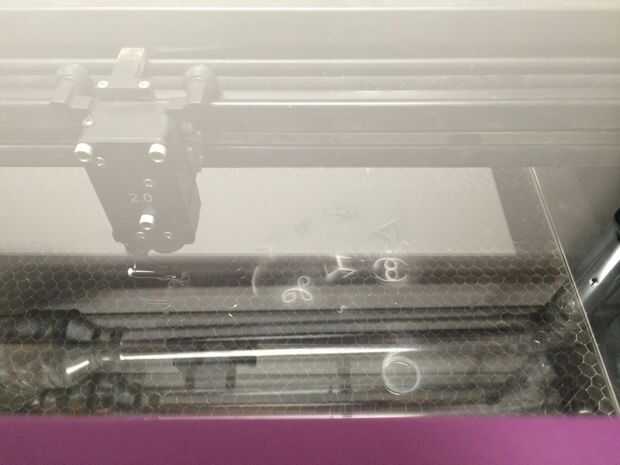

11. Pulse "play" icono en el software y ejecutar el cortador del laser.

12. Asegúrese de que al monitor cuando el cortador del laser está funcionando porque representan un peligro de incendio. Cortadoras Láser utilizan un haz de alta intensidad de luz láser que puede producir muy alta temperatura en contacto con los materiales es grabado, marcaje o corte. Nunca haga funcionar el sistema sin supervisión.

13. una vez terminado el trabajo, no abrir la tapa inmediatamente y espere algunos minutos para que los humos plástico ventilar a través del filtro.

* Hay quemaduras en los bordes de acrílico porque puse la velocidad de corte demasiado lenta y la energía era demasiado fuerte. Puede evitar esto colocando pedazos de acrílico de chatarra (mismo espesor) debajo el acrílico principal de 18 x 36 pulgadas y el enfoque la lente a la altura elevada. Por suerte las marcas de quemadura son lo suficientemente delgadas para que puede ser cubierto por las tiras de latón en la parte superior.
