Paso 1: Esquema de Control
El sintetizador de buzón que esta había basado en utilizar macetas de 4 y 6 botones en tonos. Utiliza varios "bancos" como una forma inteligente de multitarea con perillas. También tenía una pantalla de LCD por lo que se puede obtener información visual de qué Banco fue seleccionado. Cuando construí el sintetizador anterior, utilicé 6 ollas para que cada variable se puede trucar sin seleccionar los bancos. Esta vez estaba también utiliza 8 capacitiva táctil detección metal botones gatillo notas (que previamente había usado en mi BUGGO arpegio Synth), para que la caja entera podría ser aguantada y jugada como flauta/silba con los 4 dedos en cada mano y los pulgares descansando sobre la parte inferior.
Esta configuración fue muy vinculante debido a la cantidad de entradas analógicas y digitales de Arduino Pro Mini. Las 6 macetas fueron bien cubiertas por las entradas analógicas, pero cuando empecé a trazar las entradas digitales, necesitaba 8 botones de tapa, 4 interruptores, 1 salida de sonido... total 13 pins y el Arduino Pro Mini tiene 14 entradas digitales, aunque pin 13 tiene una resistencia para el onboardLED, 0/1 serie TX/RX, que me causó algunos problemas que comentaré más adelante. Nunca conseguí todos los controles de trabajo como yo quería. En el siguiente diseño que estoy seguro de que puedo trabajar algo hacia fuera.

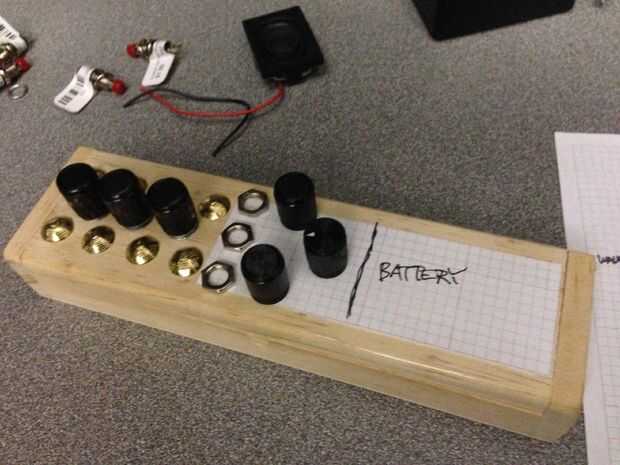

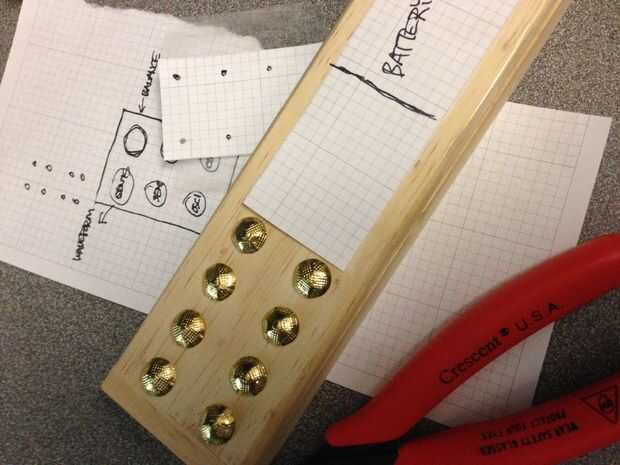

Usé papel milimetrado para poner los controles para caber en el interior de la caja, incluyendo un espacio para una batería de 9v. Para empezar, me asignan mis dedos sobre el papel milimetrado y prosiguió con clavar los botones de la 8 tapa (tachuelas muebles comprados en casa Depot) por lo que tendría un buen referente de cómo los otros controles de ajustan alrededor de mis dedos.

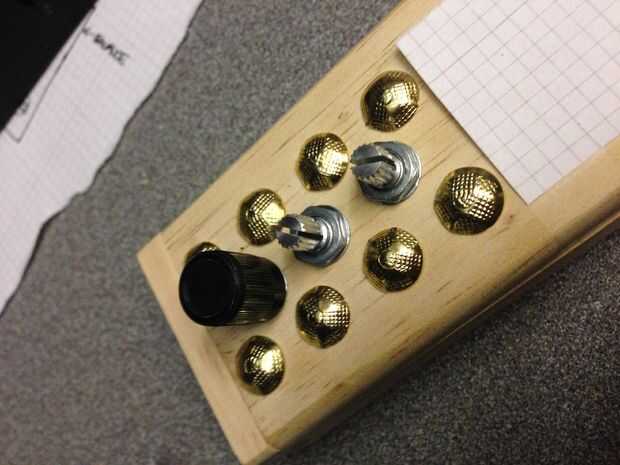

Decidí que era el lugar lógico sólo podía ajustar las perillas de 3 centavos, semis y control de la octava del primer oscilador entre los botones de la tapa. Quería que estos 3 a agruparse ya que tienen funciones similares.

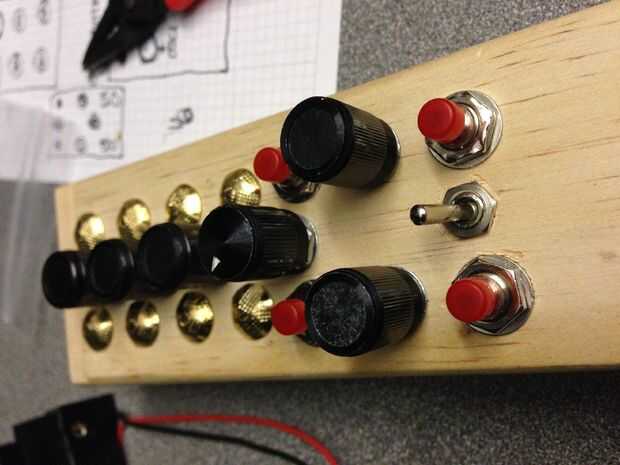

Eso dejó una plaza bastante pequeña en la que los otros 4 botones y 3 controles. Pequeño, pero factible.
