Filtros de paso alto y bajo pasivo (2 / 3 paso)

Paso 2: Calcular una frecuencia de corte

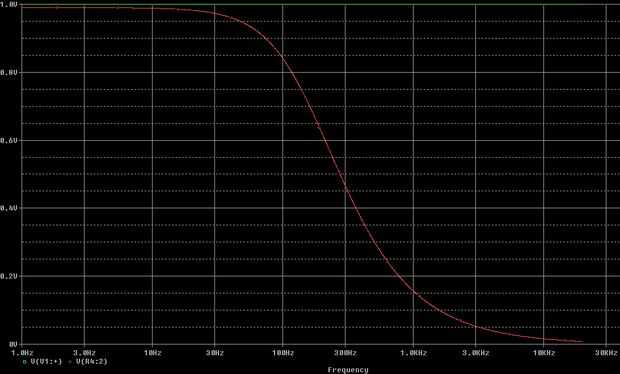

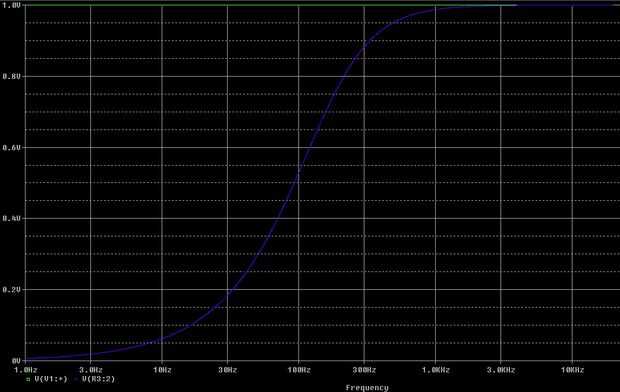

Las curvas muestran la tensión de la señal que sale de los filtros, que 1V en la entrada de los filtros. La línea azul es un paso alto y el rojo es paso bajo.
En el punto donde la tensión se ha reducido - 3db (aprox. 0.7V cuando la entrada es 1V) se llama la frecuencia de corte. Se calcula utilizando la fórmula 1 / (2 * pi * R * C). En el circuito de ejemplo el resultado es aproximadamente de 159 Hz:
1 / (2 * pi * 1000 ohmios * 0,000001 Farad) = 159,15 Hz
