Paso 5: tapa de soporte de impresión 3D y montaje

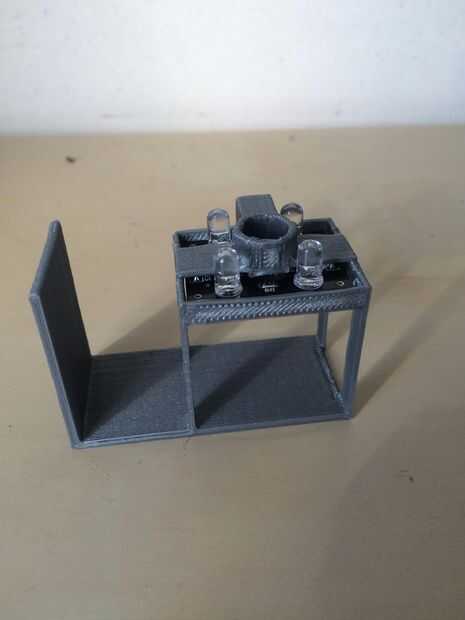

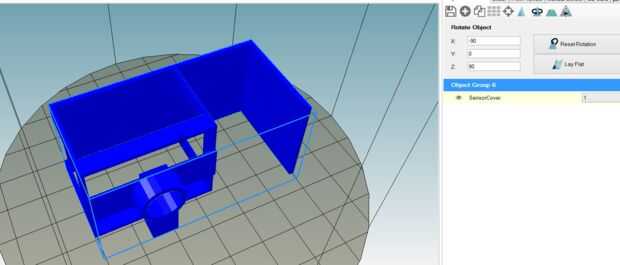

Para sostener y alinear el sensor hacia el rollo de filamento, creé una pieza 3D que se puede imprimir. Simplemente imprimir con una altura de capa de 0.25mm y preferiblemente con un no brillante negro filamento y orientados como se muestra en la imagen.

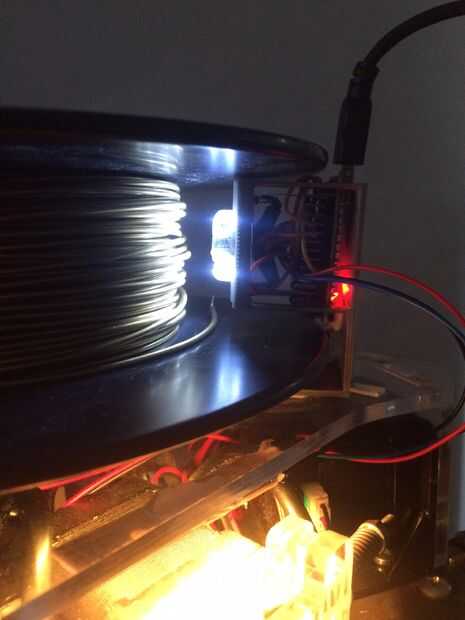

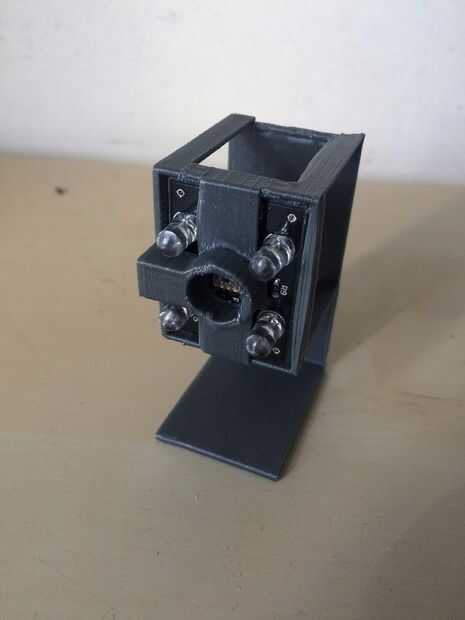

El soporte puede pararse o establecer. Una vez que han montado el sensor en el soporte tiene que ser dirigido por el filamento, a la misma distancia que fue calibrado con. Usted también necesitará realizar la calibración de nuevo.

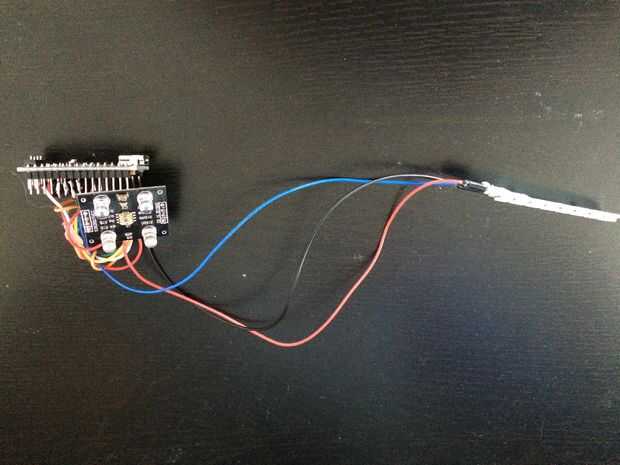

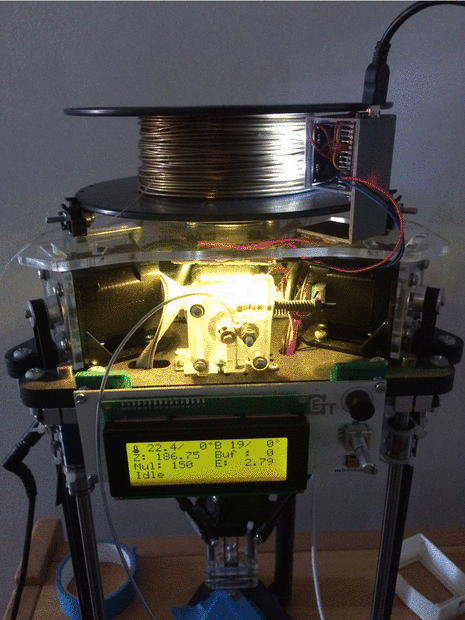

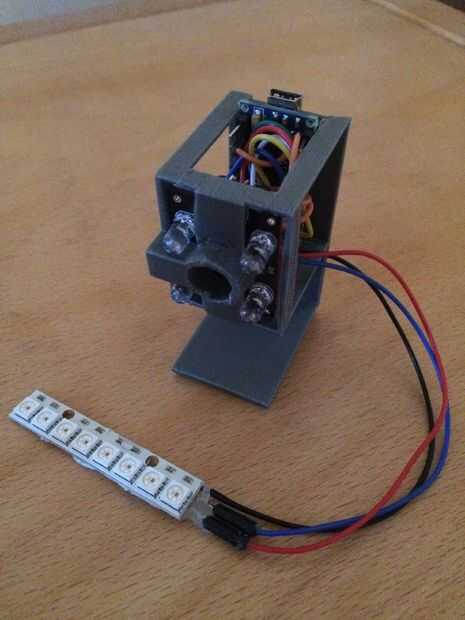

Montar el sensor de los cables a los conectores en el Arduino Nano soldadura y conectar la tira RGB con cables más largos para hacer posible montarlo en la impresora
