Fijar el Sensor de iluminación de escritorio (5 / 7 paso)

Paso 5: Aislar el control sensor

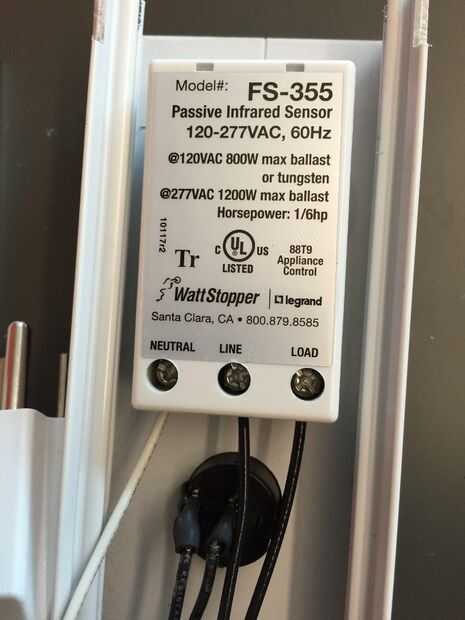

El sensor de movimiento es realmente dos partes separadas; un PIR (sensor infrarrojo pasivo), bajo la cúpula claro y una unidad de control. Usted puede quitar fácilmente la unidad de control del bucle de alimentación con las siguientes instrucciones:

(otra vez... Hacer que la unidad esté desenchufada!)

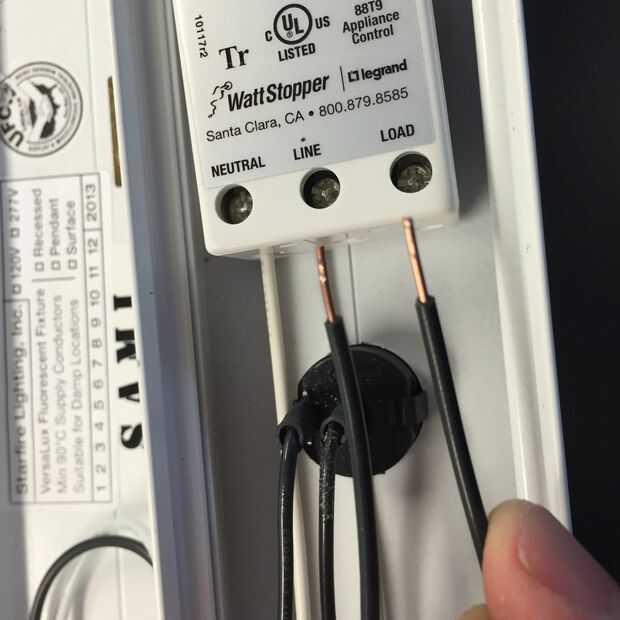

Hay dos cables negros y un solo cable blanco a la unidad de control. Viene un cable negro del interruptor principal y energía de la "Línea" - que es energía proviene de las "líneas de energía". El segundo cable negro es el cable de "Carga" - carga puede ser pensada de la energía actual que se aleje del controlador - este cable de carga pasa a la reactancia (la caja grande que convierte el voltaje de la «Carga» a un mucho más alto voltaje de la línea) que funciona que funcionará la bombilla fluorescente T5.

Un pequeño #1 o #2 Destornillador - Afloje los tornillos anclaje de los cables negros en el controlador y quitar los cables. Ahora vuelva a apretar los tornillos.

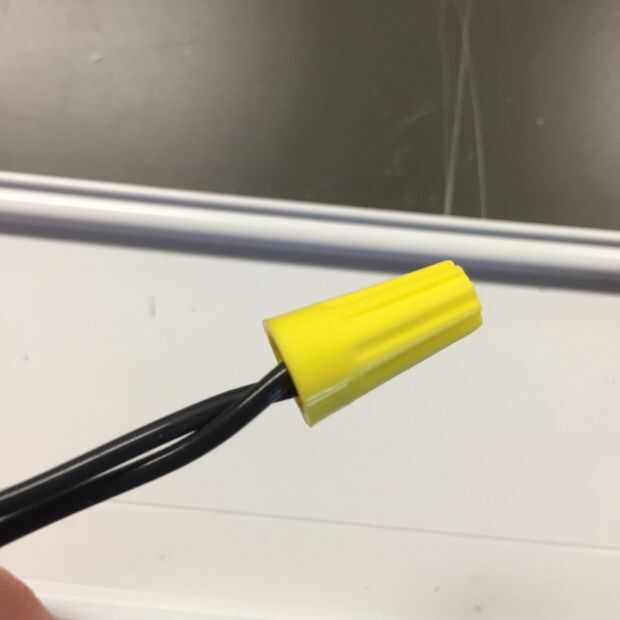

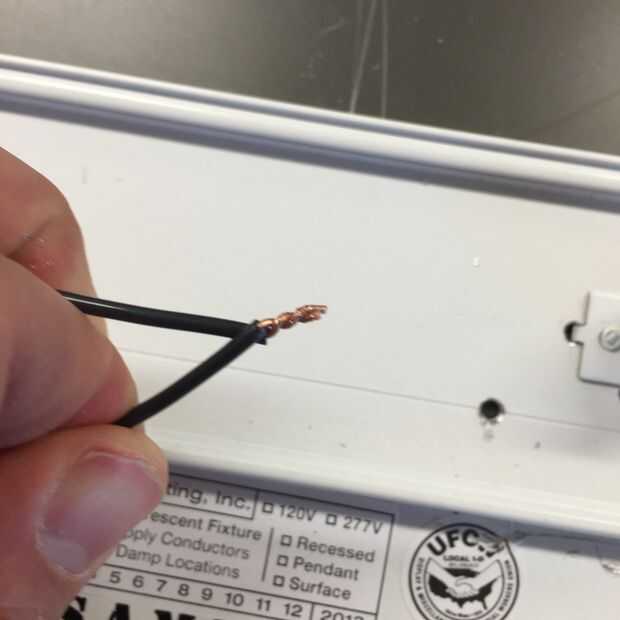

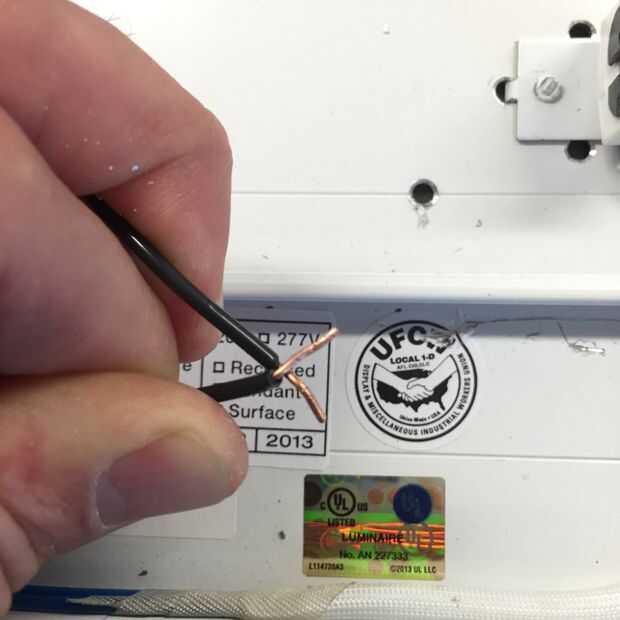

Cruzan estos dos cables negros juntos en sobre 90 º y usando un par de pinzas trence los cables firmemente. Ahora bien la torcedura en una tuerca para alambre. (Asegúrese de que la tuerca para alambre cubra completamente los extremos expuestos de los pares de cable trenzado! De lo contrario podría suceder un poco desagradable! )
