Fibra óptica mar Guerrero (28 / 31 paso)

Paso 28: Soldar los LEDs

Para iluminar el filamento de la fibra óptica y las cáscaras se, necesitábamos tener LEDs mirando hacia adentro y hacia afuera. Para ello que decidimos crear doble caras bucles de LEDs para caber dentro de los lazos del 3D impresión nodos.

Midió la distancia de cable entre el bolsillo y el hombro más cercano, el hombro y el pecho y el pecho y el segundo hombro y luego soldar tres líneas de LEDs con la longitud adecuada conexión de los cables entre ellos y un conector en el extremo de la entrada para conectar al microcontrolador:

28 LEDs (el hombro), 22 LEDs (para el pecho), 28 LEDs (para el otro hombro)

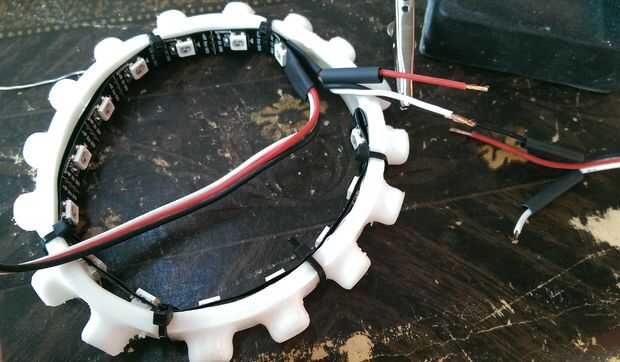

Dobla cada longitud de LEDs sobre sí mismo y anidados dentro de los circuitos impresos 3D cada LED exterior fue alineado con una de las aberturas para la fibra óptica. Entonces usé ataduras de cremallera para fijar los LEDs a los lazos de impresión 3D.
