Paso 1: Lo que usted necesita
Mucho tiempo y paciencia, un colaborador impresionante que sabe sobre fibra óptica y LEDs y un novio del culo de patada dispuesto a mano coser durante horas al faro en la playa...
… Ah y por supuesto:
Un bosquejo de su diseño
Una computadora
Un programa de diseño vectorial como Adobe Illustrator o Corel Draw.
Programa de modelado 3D. Utilizar Autodesk fusión 360 para modelar las cáscaras en el pecho, hombros y piernas. Fusión 360 es un programa de modelado Autodesk todavía en pruebas beta y disponible gratis en línea aquí. Este programa tiene un gran potencial porque incorpora el modelado sólido y modelado orgánico, escultural, pero es todavía un poco buggy y toma algo de paciencia. Mi colaborador, Ashley utiliza Solidworks para modelar los nodos que se adhieren a la fibra óptica a los LEDs.
Una impresora 3D: usamos dos tipos muy diferentes de las impresoras para este proyecto.
Imprimí las cáscaras en una impresora de Objet Connex 500 en Instructables. Se trata de una impresora de resina de curado UV que puede imprimir en dos materiales al mismo tiempo, que es como conseguí el efecto despojado negro y gris en las cáscaras. Si no tienes acceso directo a una impresora como esta, puede enviar su archivo a un servicio de impresión como Fathom, o usted podría imprimir las cáscaras en un sólo material.
Ashley impreso los nodos que se adhieren a la fibra óptica a los LEDs de un Makerbot en filamento flexible Ninjaflex TPE, que era esencial para su resistencia y flexibilidad.
Un cortador láser: (si no tienes acceso a tu propio cortador del laser puede enviar su archivo a un servicio de corte láser en línea como: https://www.ponoko.com/, o cortador del laser local en su área de búsqueda). Realmente no recomiendo este diseño de corte a mano, pero no sería imposible.
Máquina coser: mano cosido mucho este diseño pero en el futuro podría coser al ras. Una máquina puede posee manejo de problemas para la piel más gruesa por lo que le aconsejo usar una máquina Industrial o incluso una caminata del pie si tienes acceso a uno. De cualquier manera, una aguja específica de cuero hace una gran diferencia.

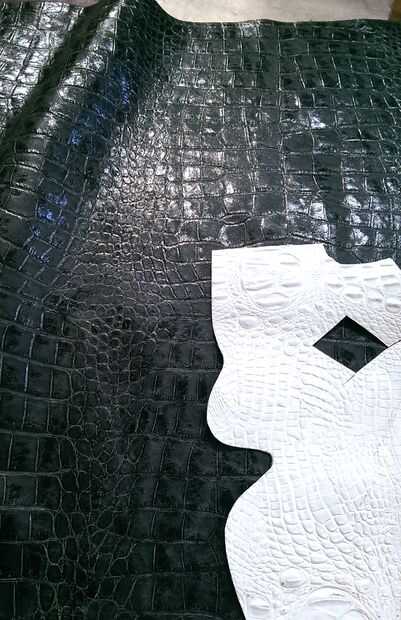

Cuero: he utilizado dos tipos de piel, uno blanco, uno gris oscuro. Ambos con un patrón de reptil. Aunque ambos eran relativamente robustos, mi piel blanca, era un poco más grueso más rígido que el gris, que funcionó bien. Usted tendrá un montón de ambos para completar este proyecto. Probablemente usé aproximadamente 1/4 a 1/2 piel de cada uno. Usted puede ordenar en línea de cuero de lugares como Tandy.
A tejido translúcido rígido: necesita de una yarda de esta para que la base para el alambre "aletas" en el casco. Utilicé una red blanquecina, pero algo con una armadura más apretada habría funcionado mejor.
Tela para el guarnecido se reunieron en el casco: usaba un rígido punto negro, pero puede usar cualquier cosa bastante delgada y rígida.

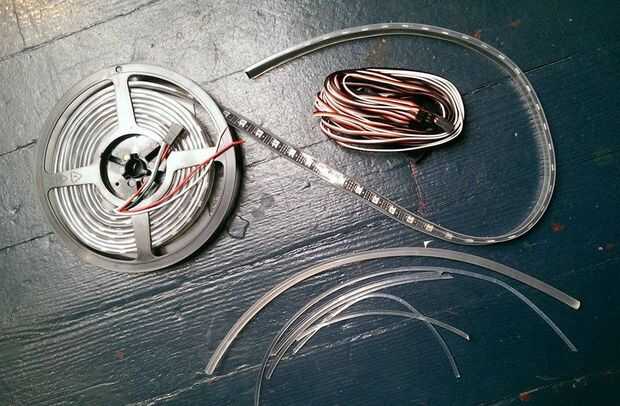

Luz lateral (o lado del resplandor) fibra óptica: la manera más rentable de estas es a pedido por mayor de China de lugares como aliexpress.com, pero esto puede tomar unas pocas semanas. Hay algunos tipos de fibra en el mercado que puede ser confuso para filtrar. Una clase tiene una envoltura clara sobre él, y otro no. Generalmente prefiero la clase, pero es más rígido y por lo tanto no ideal para aplicaciones como el pecho y los hombros de este traje donde debe doblar y flex. Se utilizaron cuatro diferentes diámetros para este proyecto. Forrado para el pecho y sin funda para la cabeza.
Para la cabeza: unos tres metros de 3mm y tres metros de fibras de 4mm
Para el pecho: unos ocho metros de fibra de 6mm
LEDs: usé 60 por totalmente direccionable tira del RGB LED de WS2812 metro
Para la cabeza: 36 LEDs
Para el pecho: 22 LEDs
Para los hombros: 28 LEDs en cada uno
Para las piernas: 9 LEDs en cada pierna
Alambre para los LEDs: utilizamos el cable del conector del servo de tres hilos como este, porque es muy flexible, color codificado y ya configurado en 3 cordones cintas. También viene con conectores ya Unidos. Necesita bastantes secciones.
3.7v baterías de polímero de litio: al menos 3, uno para cada pieza del traje (y preferiblemente repuestos para conectar cuando los primeros). Utilizamos estos 2500 mAh hora baterías de Adafruit para todas las tres piezas. Este tamaño funciona bien para el casco y dura relativamente largo, pero el pecho y pantalones podrían llevar una batería más grande si desea una mayor duración.
Tableros de carga micro USB: uno para cada batería. Ashley sugirió que de alambre en cada batería de litio, ya que con seguridad puede cargar una batería en cualquier lugar con sólo un cable mini USB en vez de la necesidad de una estación de carga complicada. Utilizamos estas.
Microcontroladores: utilizamos 3 Micros de Arduino en este proyecto, pero funciona casi cualquier microcontrolador simple. Ashley me presentó recientemente al Escarabajo de DFRobot, que me gusta bastante.
Pequeño encendido interruptores deslizantes como estos: 3, uno para cada pieza del vestuario encender y apagar las luces
JST conectores de dos cables como estos. Se necesita uno para cada batería.

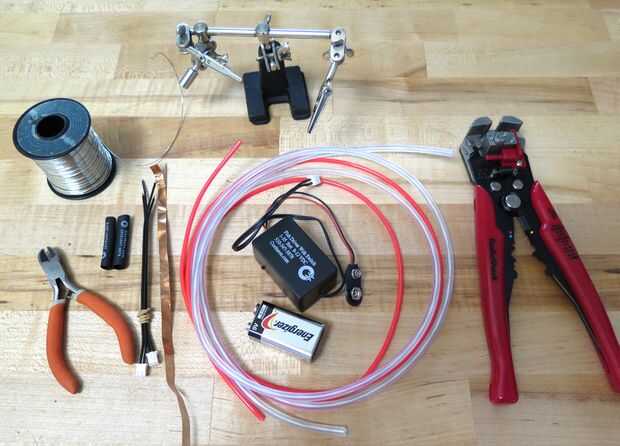

El alambre: utilicé unos 20 pies de color blanco y cable de 20 pies de alta brillante el de teal 2,6 mm en el casco (no los colores en la foto). Llego todo mi el alambre a Neón fresco en Oakland.
Un conductor de alambre del: necesita una capaz de alimentar al menos a 30 pies de cable. El pescado azul más silencioso de neón fresco era un buen tamaño para este casco y no tiene un ruido de zumbido ruidoso como algunos conductores, que es realmente molesto tener cerca de sus oídos.
El alambre para soldar materiales: cinta, soldadura, conector Y una de cobre y encogimiento de la tubería, todos los que pueden comprar de neón fría.
Un soldador
Una soldadura manos ayudantes
Una pistola de pegamento caliente
Cinta aislante
Una pistola de aire caliente, secador de pelo o un encendedor
Un pelacables: Si no quieres ir loco pelado el cable, te sugiero uno como este.
Un cortador de alambre
Pinzas de punta

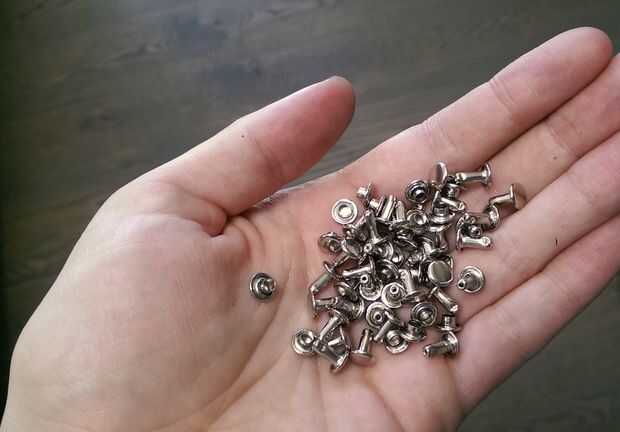

Remaches: para la mayor parte de este proyecto usé pequeños remaches de plata, como estasy también algunas un poco más como estos. Cuál es agradable sobre ambos es que se puede definir con sólo un martillo.

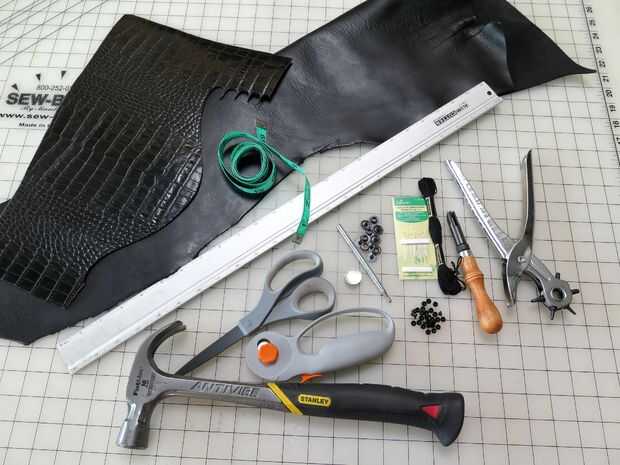

Se ajusta para que coincida con su cuero y el correspondiente kit de ajuste de presión
Dos 5/8 hebillas
Un martillo
Un golpe de cuero
Tijeras
Una aguja de coser de mano toda
Hilo blanco grueso
Una yarda de elástico de 1" de ancho negro
Pegamento
Fabritac o Magnatac
Abrazaderas de plástico blanco pequeño
Cinta de doble cara
Un lápiz
Un cuchillo del exacto
Una regla
Opcional:
Oaktag: Si quieres alterar mi patrón o crear su propia
3 convertidores boost: estas baterías de litio son 3.7v pero LED está diseñado para funcionar a 5v para máximo brillo. Este equipo puede funcionar hacia fuera el 3.7v, pero si quieres las luces al ser un poco más brillante (que se ve bien en el pecho y las piernas, pero no es necesario para la cabeza), usted puede atar con alambre en un amplificador de potencia.
3 botones para cambiar entre programas de iluminación: si se desea la opción para programar el patrón de más iluminación para tu LED, necesita conectar un botón en cada una de sus microcontroladores.
