Fibra óptica LED lámpara de diente de León (6 / 7 paso)

Paso 6: Construcción del circuito y del recinto

De la soldadura de cada componentes según el circuito de dibujo. Envuelva todas las piezas conductoras expuestas con cinta aislante.

Corte un pedazo blanco cartón mismo tamaño que los trozos de anillo que utiliza para la esfera con un fondo ligeramente más grande y plana. Inicialmente recortar el círculo y grabó todos los LEDs por lo que sólo le sobresalen a las bases de las fibras. Ver una de las fotos. También hay fotos que demuestran cómo se consiguen las 7 combinaciones de diverso color. Ver etiquetas en las fotos.

Después de algunas pruebas, me di cuenta de ha mejor lugares les en una cuadrícula agradable así que las luces se distribuirán más precisa y uniforme. Así hicieron 9 hoyos para los LEDs en el círculo interior empujar a través y había grabado hacia el resto del recinto.

La parte inferior de la caja es plana. La idea es que los interruptores accesibles aún ocultos a la vista frontal.

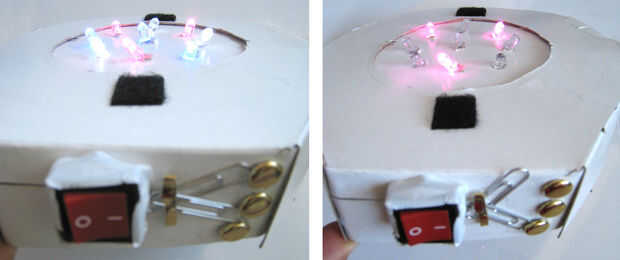

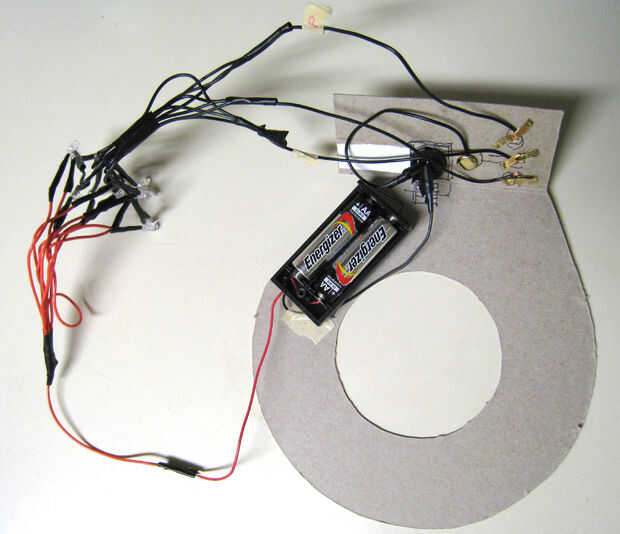

Para crear el 'interruptor de Color' (no estoy seguro qué electrónico debe ser el nombre) con un método no-soldadura, inserte 1 latón sujetador a través de la cartulina base al lado del interruptor de eje de balancín principal, envuelva un extremo de cable pelado alrededor de la base en el interior del recinto, la parte donde están los 2 pernos debe estar fuera del recinto. 2 clips de papel en los pernos de gancho y difundir los pernos para asegurar. A continuación, use los clips de papel a medida donde los botones azules, rosa y blancos deben ser. Envuelva el extremo negativo de cada paquete de cables para el cierre correspondiente. Los pernos para asegurar los cables, asegúrese de que no se toquen partes conductoras de estos 3 sujetadores se separó. pegue cada extremo con cinta aislante para mantenerlas separadas. Ver fotos de ambos lados de la cartulina para una mejor comprensión.

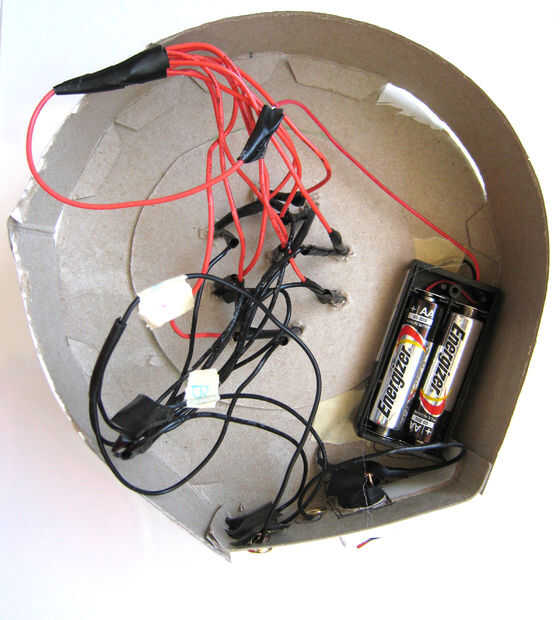

Use Velcro y fije el soporte de la batería, cinta abajo todos los cables después de que los LED están en el lugar.

Los lados de la caja se hace con una tira larga de cartulina de 1" de ancho blanco y pegamento, para darle rigidez y para la lámpara cuelga en la pared.

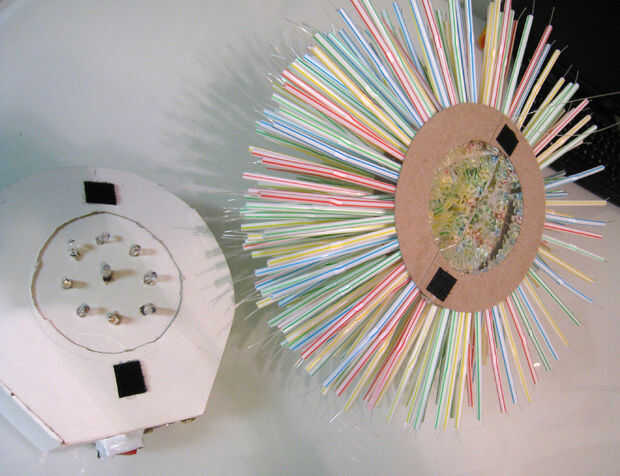

Use Velcro para sujetar la parte posterior de la media esfera de paja, a la parte frontal del recinto. Asegúrese de que los LEDs están centrados en el círculo donde todos los extremos de las fibras ópticas están asomando de la paja.

En el futuro cuando queremos cambiar luces o modificar el circuito, simplemente separar las 2 partes y no hay te preocupes si se dañaría la parte bonita.
