Paso 2: El túnel (tren)
Túnel de dimensiones: 480 x 86 x 180 cm
Cosas que usted necesita:
-2 x placa de aluminio: 2500 x 1250 x 4 mm.
-9 placa de OSB: 2440 x 1200 x 18 mm
-2 x Multiplex: 2440 x 1200 x 18 mm
-Tornillos para madera
-x L-brackets 25
Primero nos lasercut la placa de aluminio con las siguientes dimensiones. Puede utilizar este archivo para las dimensiones.

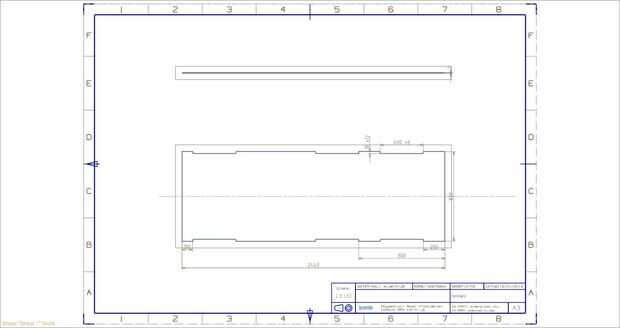

(Dibujo de aluminio plaat & archivo)
Se trata de la primera base de la máquina (aviso tenemos 2 mangas cortadas que están destinadas para el sistema ferroviario)
Construimos más en esta placa.
Queremos hacer una base fuerte.
Tomar las 2 Placas múltiplexes y corte en las siguientes dimensiones:

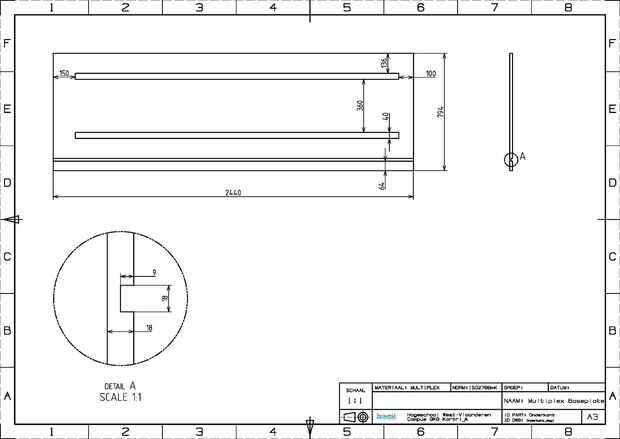

(Placa de base madera de dibujo)
Conectamos las placas multiplex y aluminio entre sí con tornillos. La placa de aluminio está provista de agujeros para los tornillos en la placa de madera.
Como éstos están conectados, podemos empezar a construir hacia arriba.
Para esto cortamos 4 placas de OSB en las siguientes dimensiones: 1360 x 2400 mm

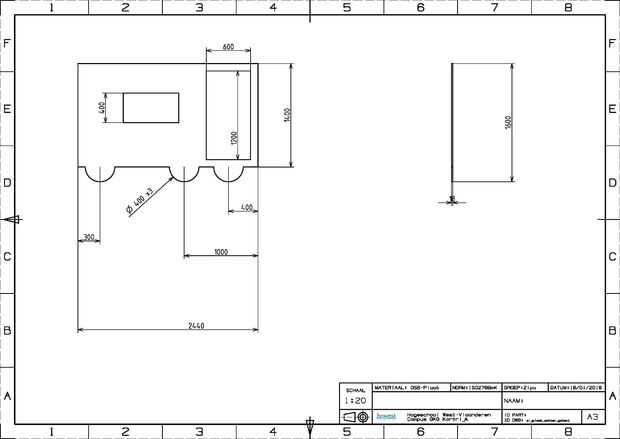

(hojas OSB 1 del dibujo)
Y 2 placas de OSB en las siguientes dimensiones.
(hojas OSB 2 del dibujo)
Las placas de OSB pueden colocarse en la base de aluminio. Se unirá con los soportes en L.
Para estos soportes en L hemos fresado ranuras en el tubo y la placa de woodenbase para hacer un mejor y más qualitive diseño.
(captura de pantalla Aluplaat + placa base madera 3 paredes honradas + L-ijzers
Después de esto debemos tener una placa base y las paredes laterales honradas. Observe también el doble de la pared. Esta parte se utiliza para ocultar a la electrónica y otros mecanismos que deben quedar oculto a la vista debido a razones éticas y de seguridad.
La azotea
Ahora vamos a hacer la parte superior de la cabina del tren. Se trata de una combinación de costillas que conecta a la pared izquierda con la pared de la derecha. Hay 12 costillas, esto significa 6 costillas por placa de OSB.
Las costillas primera se colocará con 400 mm entre el uno al otro y entonces 380 mm entre uno al otro (esto es en el lado donde tenemos un radio en el contorno.
Ya casi hemos terminado el túnel, pero todavía hay unas cuantas cosas más que tenemos que hacer.
- Hacer el techo resistente a la luz y cerrado mediante múltiplex fina o fineer. Utilizamos un material delgado, así que sólo podemos doblar las placas en la forma correcta sobre las costillas y fíjelos con tornillos a través de la placa de las costillas. Asegúrese de que las placas no crack así que uso las arandelas para difundir la fuerza.

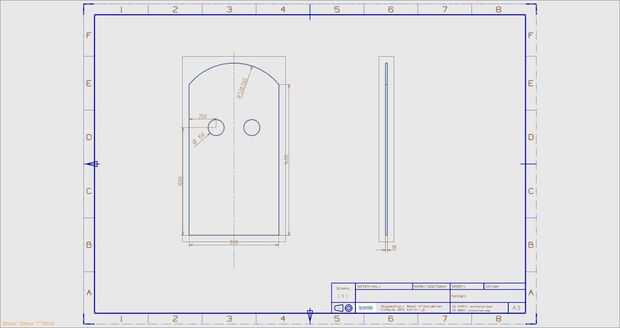

- Poner en las puertas, estos encajan en las piezas de corte en el pie-las paredes laterales. Aseguramos las puertas con bisagras. Después de todo sigue siendo una puerta. Las dimensiones de las puertas son como siguientes: (dibujo puerta)
- Ahora tenemos un túnel pero hemos instalado puertas, tenemos que cerrar las otras entradas. Se cerrará la parte posterior y delantera del tren. La parte de atrás hacemos una placa de OSB con los siguientes contornos:

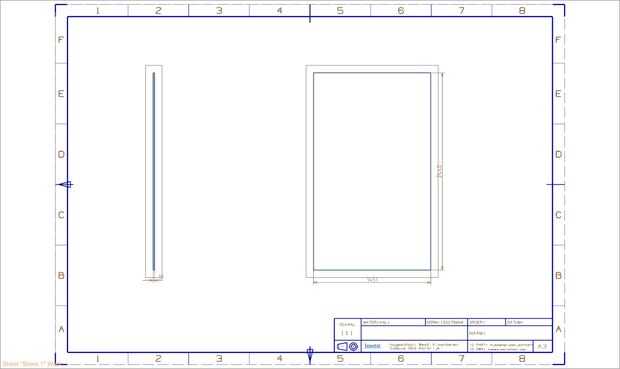

(Placa de espalda de dibujo)
Para la placa de alguna manera es un poco diferente por el contorno ronda que tenemos que seguir. Aquí utilizamos una placa de multiplex (grueso de 3). Tener un bajo espesor por lo que puede inclinarse un poco sin romperse. Dimensiones:

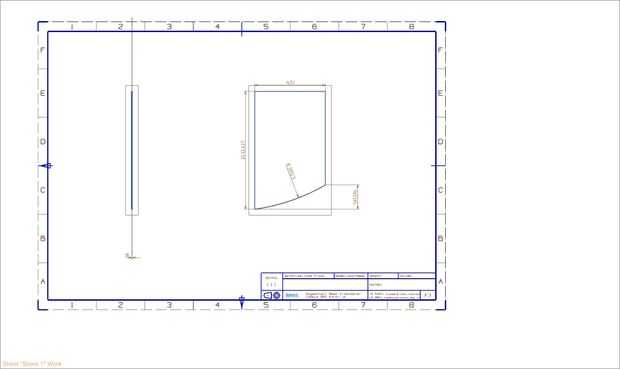

(Placa de dibujo)
Para colocar la placa frontal multiplex con el túnel, hemos molido un perezoso en las placas de OSB-lado por lo que podemos empujar la placa en la pereza. (Se 's recomienda hacer esto al final por lo que todavía podemos caminar por el tren con facilidad)
Cuando todo ello está el túnel de tren
