Paso 10: cableado
Así que ahora que tenemos el tablero ligero o breadboard(s) listo para ir, vamos a hacer algunos cables.
Una nota importante: no deje que el cable de los sensores pasador cruzar o tocar los otros cables. La señal en el cable de salida puede ser degradada si eso sucede.
El cableado es el mismo para cualquiera de estas opciones (tablero o panel Atamborado) con la única excepción siendo el segundo LED en cada tubo en la placa de luz. Para los que hacen el completo tablero, siguiendo las siguientes instrucciones de cableado de luz y luego simplemente conecte el positivo y negativo de lo LED 1 a la 2 º en cada tubo.
1. Añadir negativo conduce a cada LED (fila inferior sólo para tablero ligero)
Nota: hacer los cables positivo y negativo el tiempo suficiente para que todos pueden alcanzar su Arduino o protoboard. Sugerencia, marque un punto central un pie (1') frente a la Junta luz y traer a todos sus cables a ese punto.
2. la negativa lleva juntos y añadir un bollo (una pieza más del alambre (un pie) de ese grupo). Que un cable (pigtail) es todo lo que necesitamos para conectar a tierra todos los LEDs y nos pondremos esa coleta en un minuto o dos.
3. Añadir positiva conduce a una pata de cada resistencia
4. Conecte la otra pata de cada resistencia es LED
5. Recuerde cola de cerdo de los todos los alambres de tierra arriba, así poner en tierra en su Arduino
6. los cables positivos de los LEDs están conectados a las clavijas digitales de tu Arduino (3 al 12) a partir del primer LED a la derecha lado en el PIN 3, siguiente LED PIN4 y así sucesivamente.

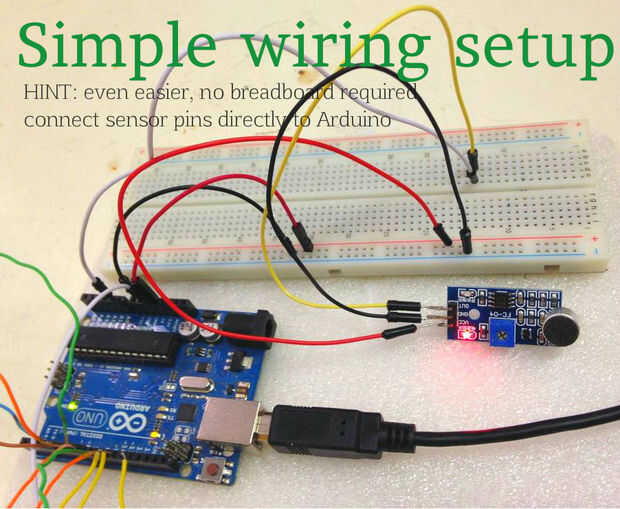

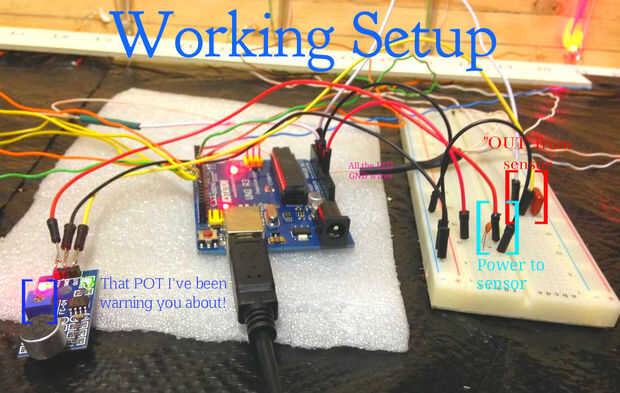

7. Agregar el Sensor de sonido conectando 5v hacia fuera de tu Arduino a VCC en el sensor

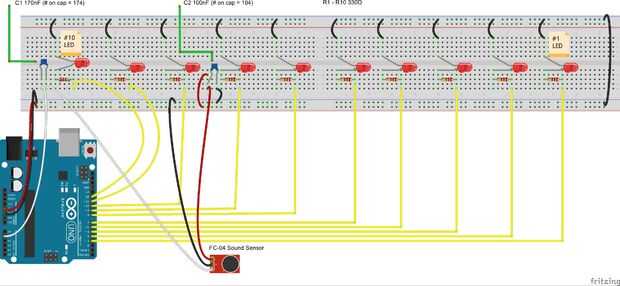

Nota: Usted puede notar una pequeña tapa en el diagrama de cableado en consonancia con la energía para el sensor, que es ayudar a Lisa la fuente de alimentación. No es necesario, pero no duele.
8. Conecte GND de tu Arduino a GND en el sensor
9. conectar la clavija de salida del sensor en una pata del capacitor cerámico y conecte la otra pata del condensador que al pin analógico de tu Arduino # 1 (A1) Nota: el condensador, aunque muy pequeño, realmente ayuda cosas suaves.
