Paso 4: Hacer los enganches / extensiones de la pierna
Me comenzó con el diseño de las extensiones en SolidWorks y tomó medidas de referencia de nuestros zapatos y pies. Nos eran cómodas en sobre el mismo ángulo de 30 grados o así que hemos pensado. Un ángulo menor sería mejor pero no es insoportable. Después de diseñar las piezas, he añadido algunos agujeros en las placas de refuerzo para reducir peso. Entonces corrí una FEA (análisis finito del elemento) en los pies y tenían un factor de seguridad de 2,4 para mi peso de 190 lb. Las extensiones dan un aumento de 3" en la punta pero el ángulo da a portador otro 4-6" de altura.

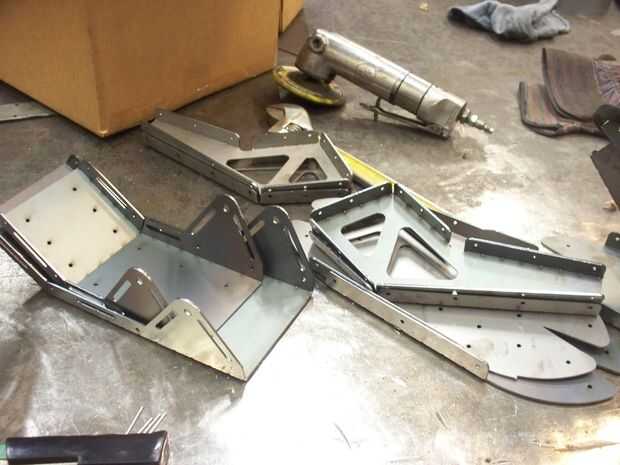

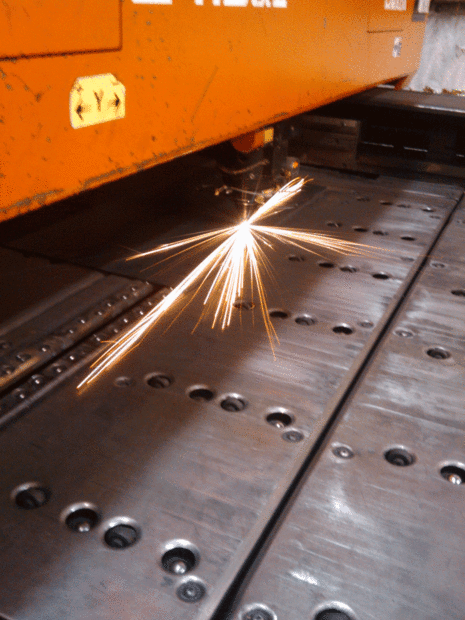

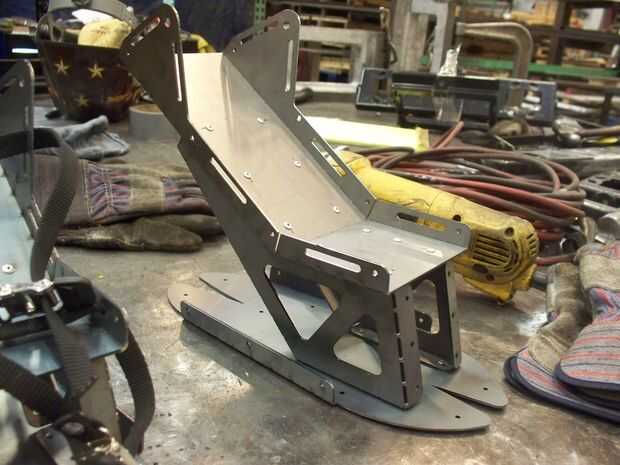

Inicialmente había planeado en solo corte del laser y doblado los patrones planos pero los frenos de la prensa fueron atados para arriba en mi trabajo. En cambio, he añadido puntada cortes a lo largo de las líneas de plegado y la mano forman todas las piezas. Entonces después de clavar las Asambleas juntos, I MIG soldó con autógena para asegurar no fallan de los reducidos efectivos de las curvas de la puntada.

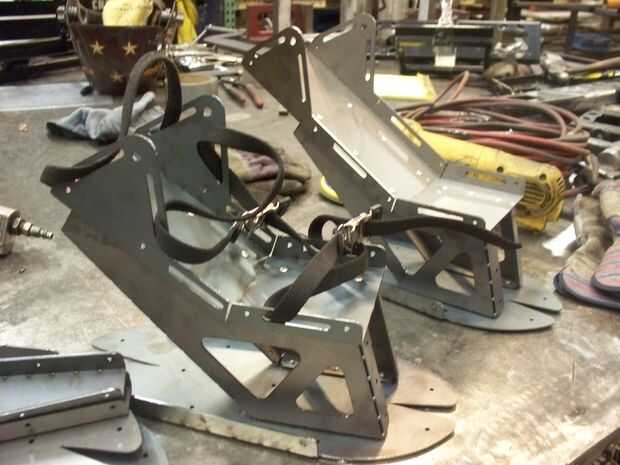

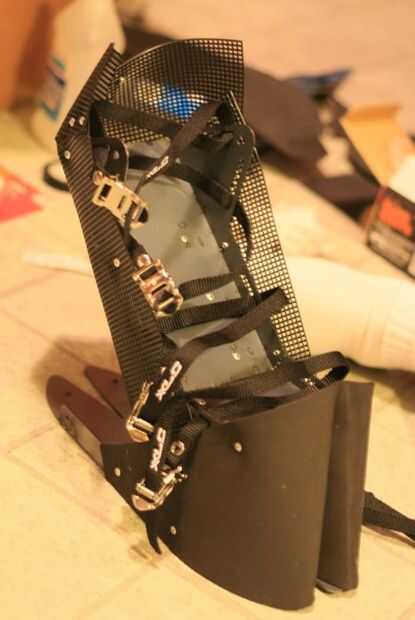

Como se puede ver en las fotos, las ranuras para las correas son mucho más amplias que las correas del dedo del pie de bicicleta que terminamos usando. El plan original era que algunos 1.5" velcro ancho que habría extendido la presión en los pies mucho mejor. No estaba de nuestro lado y las correas del dedo del pie fueron mucho más rápidas.

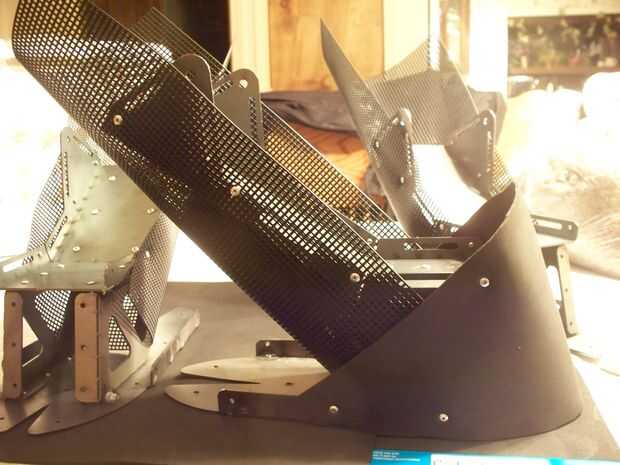

El material de lona plástica fue remachado a agujeros adicionales hechas en las extensiones y luego de cortado y alrededor de los tobillos. Una hoja se utiliza para cada pie.

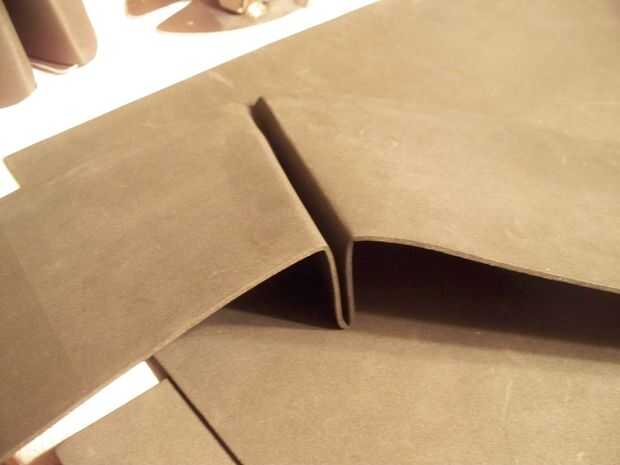

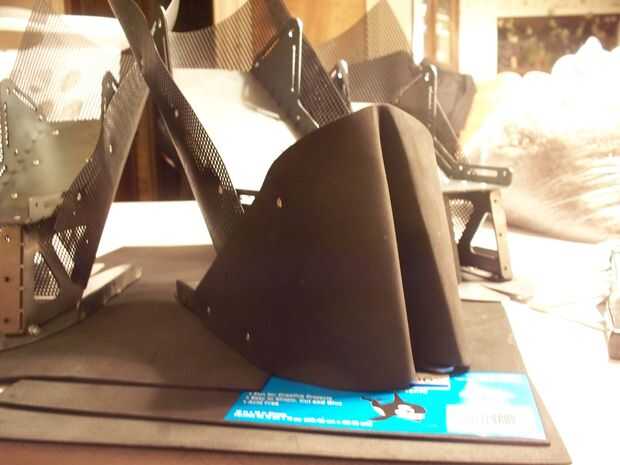

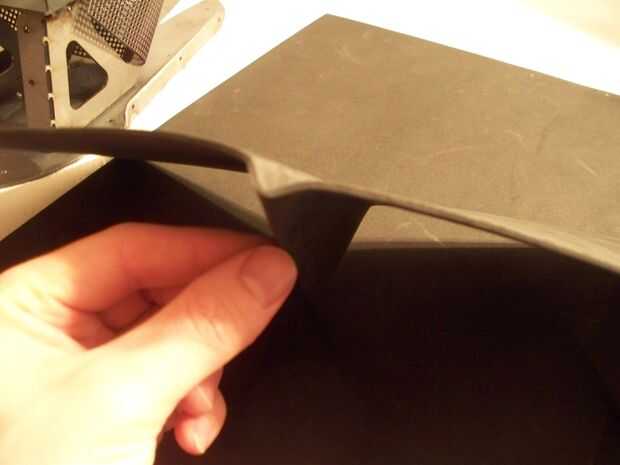

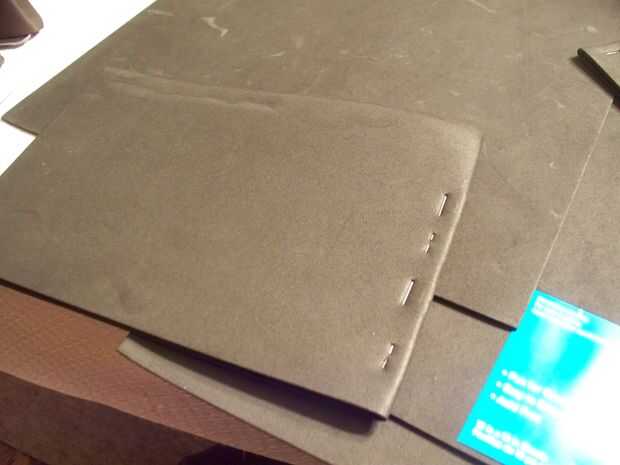

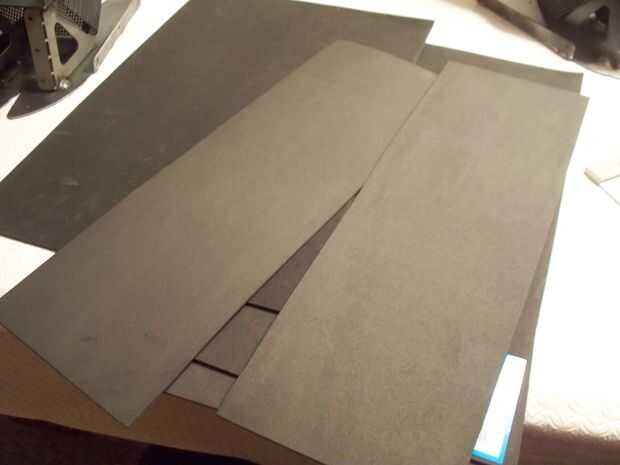

Los cascos fueron hechos de una media hoja de la espuma de célula cerrada arte. Cada hoja era primero doblado en mitad del camino largo y luego cortar una tira. Luego dobla la tira en la mitad del camino corto y engrapado a lo largo del pliegue. La espuma entonces fue doblada sobre sí mismo en forma diagonal simétrico para hacer el enganche hendido. Después de envolver la espuma alrededor de la extensión de la pierna, era también clavado en el lugar y luego recortar con tijeras. Me ha preocupado los remaches atravesaría la espuma pero funcionó muy bien. Uno de los cascos incluso consiguió pisar lo suficiente para romper la espuma en la parte delantera pero no rip en el remache.
La espuma de artesanía también fue utilizada para los fondos de los cascos para proteger plantas en nuestra casa de amigos para una fiesta de disfraces. Hemos utilizado dos tiras de cinta de 3M VHB doble palo corriendo a lo largo de la suela con remaches en el medio y alrededor del perímetro. Los bordes se fijan con cinta aislante negra. Esto también sostenido mucho mejor que los pisos previstos y protegidos de daño por los enganches de metal.

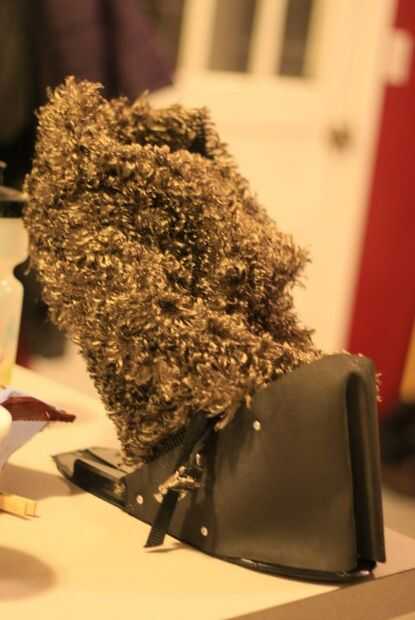

Finalmente, los cascos fueron envueltos en pedazos de remanente de la piel del faux. Debido a una contracción del tiempo, recurrí a grapar la piel sobre el material de lona plástica y funcionó muy bien. Una 3" tira de velcro fue con grapas en cada pie para mantener la piel en el lugar cuando envuelto sobre nuestros pies. Coloca el velcro un poco demasiado baja para que la piel era drapeado abajo. Más tendrá que ser añadido antes de usarlos otra vez.
Estaban muy seguros para caminar y que no los encuentro incómodos demasiado. El producto final era alrededor de 3,5 libras por pie. nunca has caminado en tacones antes que es probablemente similar a estas ganas. Mi novia no le gustó el ajuste tanto pero creo que tenía que ver más con sus zapatos de la opción que con las extensiones. Si tuviera que hacer de nuevo, haría las bases más amplias. Son unos 5" en el punto más ancho y están muy bien en pisos o terreno plano duro. Se sienten realmente inestables en alfombra gruesa y podrían beneficiarse de una impresión del pie más grande.
