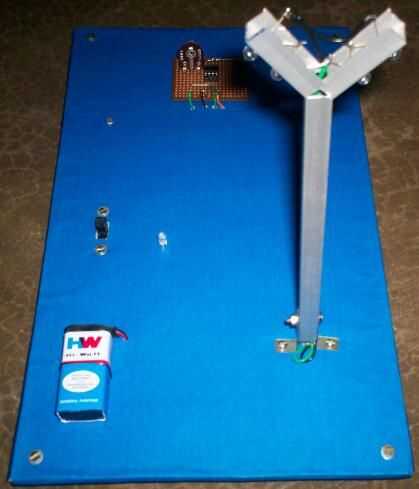

No necesita ninguna operación manual para encender y apaga. Cuando hay necesidad de la luz cambia automáticamente ON. Cuando la oscuridad se levanta a un circuito de valor entonces el sensor se activa y cambia ON y cuando hay otra fuente de luz es decir, tiempo del día, la luz de la calle pone OFF. También se puede ajustar la sensibilidad de la luz de la calle. En nuestro proyecto hemos utilizado cuatro L.E.D para indicación de bulbo pero para alta potencia de conmutación uno puede conectar relé (interruptor electromágnetico) a la salida del pin 3 del 555 C.I. Entonces será posible convertir cualquier electrodomésticos conectados todo el camino a través de relé de encendido y apagado.
Principio de:

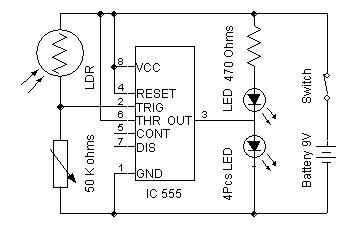

Este circuito utiliza un temporizador popular C.I 555. C.I 555 se conecta como comparador con pin-6 conectado con el carril positivo, la salida va high(1) cuando el gatillo pin 2 está en nivel inferior y luego 1/3 de la tensión de alimentación. Por el contrario la salida baja (0) cuando está sobre el nivel del 1/3. Tan pequeño cambio en el voltaje del pin 2 es suficiente para cambiar el nivel de salida (pin-3) de 1 a 0 y de 0 a 1. La salida tiene solamente dos Estados altos y bajos y no puede permanecer en cualquier etapa intermedia. Es alimentado por una batería de 6V para uso portátil. El circuito es económico en consumo de energía. Pin 4, 6 y 8 está conectado a la fuente positiva y el pin 1 está conectado a tierra. Para detectar la presencia de un objeto hemos utilizado LDR y una fuente de luz. LDR es un tipo especial de resistencia cuyo valor depende de la luminosidad de la luz que cae en él. Tiene resistencia de 1 mega ohmio cuando en la oscuridad total, pero una resistencia de sólo unos 5 k ohmios cuando brillo iluminado. Responde a una gran parte del espectro de luz. Hemos hecho un circuito divisor potencial con LDR y la 100K resistencia variable conectada en serie. Sabemos que el voltaje es directamente proporcional a la conductancia, por lo que más tensión nos pondremos de este divisor cuando el LDR está recibiendo luz y baja tensión en la oscuridad. Este voltaje dividido se da al pin 2 del CI 555. Resistencia variable es tan ajustada que cruza potencial caída por debajo de 1/3 oscuridad y luminosidad en 1/3.
Sensibilidad se puede ajustar por esta resistencia variable. Tan pronto como oscurezca LDR el voltaje del pin 2 drops1/3 de la tensión de alimentación y el pin 3 es alto y LED o zumbador, que está conectado a la salida se activa.
Componentes utilizados:
Batería de 9V con tira
Interruptor
L.D.R (resistencia a dependiendo de la luz)
C.I NE555 con Base
L.E.D (Light Emitting Diode) 3 a 6 piezas.
Resistencia variable de 47 Kilo ohmios
PCB (Printed Circuit Board de 555. o tablero de Vero
COMPONENTES:
a) batería: para fuente de alimentación 9v podemos utilizar 6pcs pila seca o 6F22 9v batería de pieza única.
b) interruptor: puede utilizarse cualquier interruptor de uso general. Interruptor se utiliza como interruptor de circuito.
c) L.D.R: (claro dependiendo de la resistencia)
es un tipo especial de resistencia cuyo valor depende de la luminosidad de la luz que cae en él. Tiene resistencia de acerca de 1mega ohm en total oscuridad, pero una resistencia de sólo unos 5 k ohmios cuando brillo ilumina. Responde a una gran parte del espectro de luz.
d) L.E.D: (luz de diodo)
Un diodo es un componente que permite sólo electricidad flujo unidireccional. Puede ser
pensado como una especie de una forma de calle para los electrones. Debido a esta característica, diodo se utilizan para transformar o corregir tensión alterna en una tensión continua. Los diodos tienen dos conexiones, una
ánodo y un cátodo. El cátodo es el extremo en el esquema con el punto del Triángulo apuntando hacia una línea. En otras palabras, el triángulo apunta hacia
ese cátodo. El ánodo es, por supuesto, el extremo opuesto. Corriente fluye del ánodo al cátodo. Diodos emisores de luz, o LEDs, diferencian de los diodos regulares en que cuando se aplica un voltaje, que emiten luz. Esta luz puede ser roja (más común), verde, amarillo, naranja, azul (no muy común) o rojo infa. LED son utilizados como indicadores, transmisores, etc.. Muy probablemente, un LED nunca quemará como una lámpara normal va y requiere muchas veces menos corriente. Porque los LEDs funcionan como diodos regulares
y se forma un cortocircuito si conectado entre + y -, un resistor limitador actual se utiliza para evitar que lo mismo. LEDs pueden o no pueden ser dibujados con el círculo que las rodea.
e) resistencia variable: (potenciómetro)
Resistencias son uno de los componentes electrónicos más comunes. Un resistor es un dispositivo que limita, o resiste el actual. La capacidad actual de la limitación o la resistencia se mide en ohmios, representadas por el símbolo griego Omega. Resistencias variables (también llamados potenciómetros o simplemente "potes") son resistencias que tienen una resistencia variable. Ajustar la resistencia girando un eje. Este eje mueve un limpiador en el elemento resistor real. Cambiando las cantidades de resistencia entre la conexión del limpiador y la (s) al elemento de resistencia, puede cambiar la resistencia. A menudo vemos la resistencia de resistores escrito con K (kilohms) después el valor del número. Esto significa que hay muchos miles de ohms. Por ejemplo, 1K es de 1000 ohmios, es de 2K ohmios 2000 3,3 K es 3300 ohmios, etc.. También se puede ver el sufijo M (mega ohmios). Esto simplemente significa millones. Resistencias se clasifican también por su capacidad de poder. Esta es la cantidad de calor, que la resistencia puede tomar antes de que sea destruida. La capacidad se mide en W (vatios) potencias comunes para variable
resistores son de 1/8W, 1/4W, 1/2W y 1W. Nada de un vatiaje más alto se conoce como un reóstato
f) PCB (Printed Circuit Board)
con la ayuda de conexion es fácil de montar circuito con limpio y los productos finales. CONEXION se hace de la baquelita con superficie pegada con diseño de vía cobre. Para cada etapa de los componentes, se realiza el orificio.
Espiga de conexión se pasa a través del orificio y se suelda.
DE TRABAJO:
Cuando la luz cae en el LDR entonces su disminución de resistencia que resulta en aumento de la tensión en el pin 2 del 555 de la IC. IC 555 tiene comparador incorporado, que compara entre la tensión de entrada del pin2 y 1/3 de la tensión de alimentación. Cuando entrada desciende por debajo de 1/3 entonces salida es alta si no se encuentra bajo. Puesto que en
brillo, voltaje de entrada levanta lo
no obtener ningún voltaje positivo en la salida del pin 3 relé de coche o LED, además de en condiciones de luz pobres quedamos salidas para energizar.
PRECAUCIONES:
a) usar un LDR sensible. Antes de usar debe ser probado con multímetro.
b) C.I no se deben calentar demasiado mientras se suelda, puede destruir el I.C. Se sugieren para la seguridad y fácil de reemplazar, de C.I base. Colocando el pin de C.I no 1 conviene que en el orificio del lado derecho.
c) enfrente de polaridad de la batería puede destruir C.I así que por favor, Compruebe la polaridad antes de encender el circuito. Uno debe utilizar diodo en serie con el interruptor de seguridad ya que el diodo permite fluir actual en un solo sentido.
d) L.E.D brilla en diagonal hacia adelante sólo tan incorrecta polaridad de L.E.D no brillará. Voltaje puesto de nuestro proyecto es 7,3 v por lo tanto 4 LED en serie se puede utilizar fácilmente con resistencia.
e) cada componente debe soldarse aseada y limpia. Debemos comprobar para cualquier seco soldada.
f) LDR se debe ajustar lo que no deben recibir la luz de la farola sí mismo.
