Fan Powered by any Heat Source (2 / 5 paso)

Paso 2: construcción

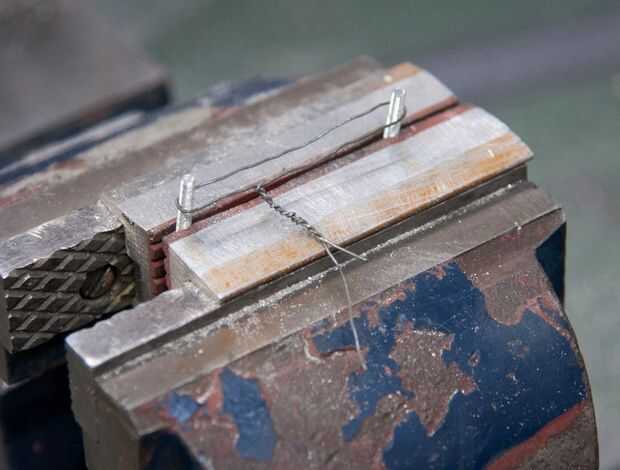

Alambre (utilizado para la fijación del disipador de calor)

1. Para fijar los dos tornillos M3 (CC = 50mm) para usar como plantilla
2. Doblar el alambre alrededor de los pernos y retuerza los extremos

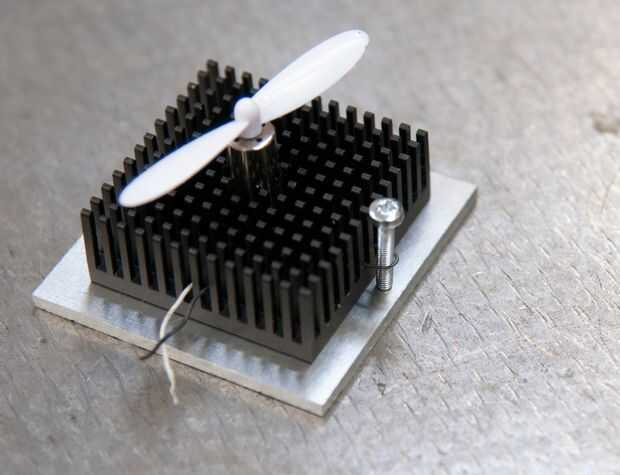

Disipador de calor

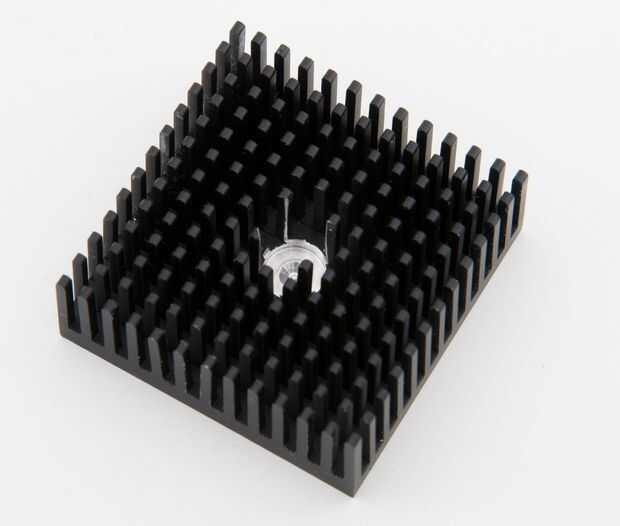

Si utiliza un motor de 8mm se necesita un orificio de centrado de 8mm en el disipador de calor.

• Alicate para cortar las zonas centrales del disipador térmico si es posible
• Taladre un agujero de 8mm (no todo camino por la parte inferior)
• Compruebe que el motor encaja en el orificio (alambre va debajo del motor si es posible)

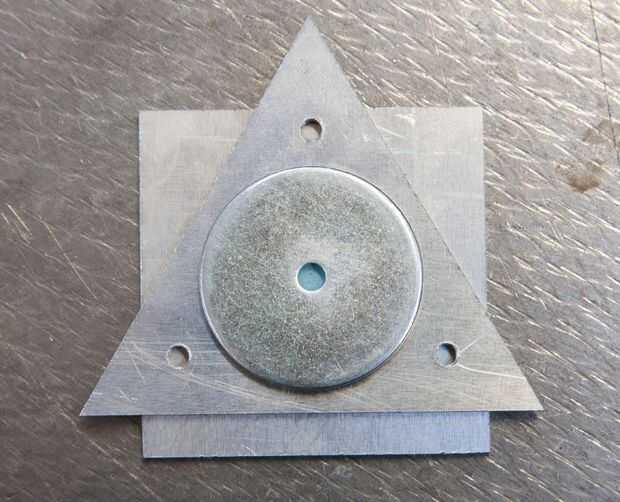

Hoja de aluminio inferior

1. Utilizar una sierra para metales y archivo para hacerla agradable 75x65mm
2. Esperar al corte triangular para hacer más fácil de fijar en las máquinas

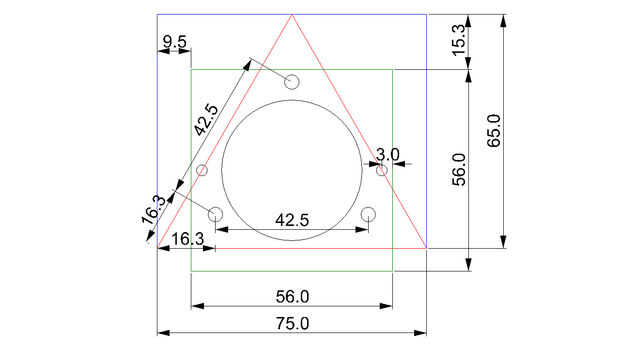

3. Dibujar líneas de borde (rojo) y marca para tres agujeros M4, ver imagen de medidas
4. Taladrar los tres agujeros con broca de 3,3 mm si desea utilizar roscas M4, o 4mm si no hay rosca

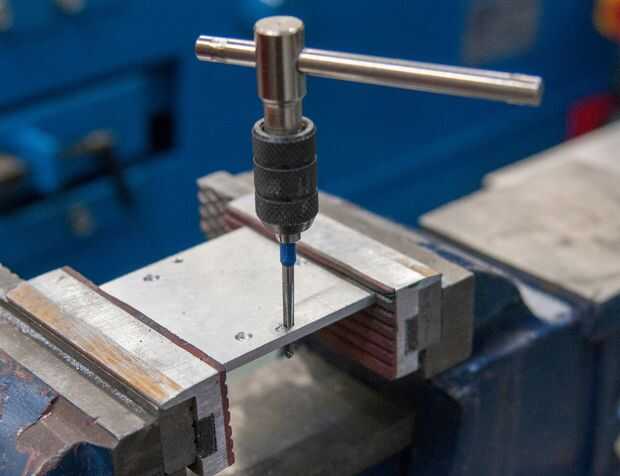

5. [Opcional] Crear hilos de rosca M4 con el golpecito del hilo de rosca

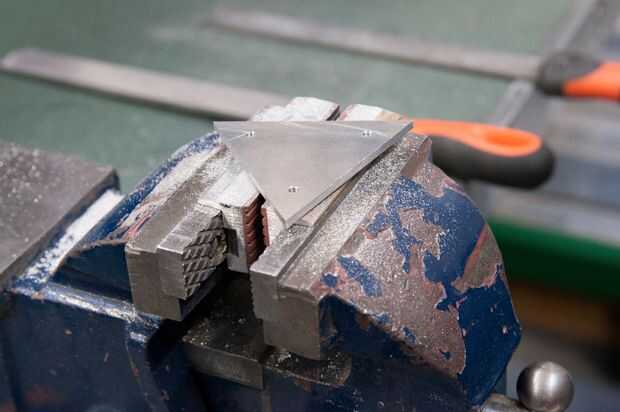

6. El borde del corte con Sierra de arco para conseguir el triángulo

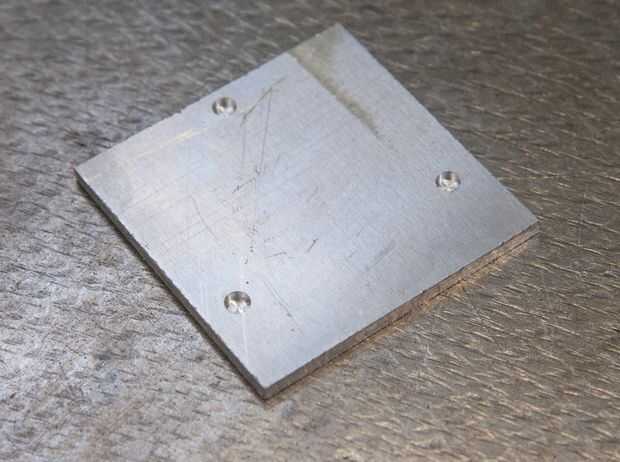

Hoja de aluminio

1. Use Sierra y archivo para que sea agradable 56x56mm cuadrados
2. Utilice la hoja inferior como plantilla y marque mismo tres agujeros, ver imagen de medidas
3. Taladre tres orificios de 4mm (a medio camino a través de), no utilizamos hilos aquí para facilitar la conexión/desconexión
4. Usar el disipador de calor mis medidas como plantilla para marcar los dos agujeros de M3

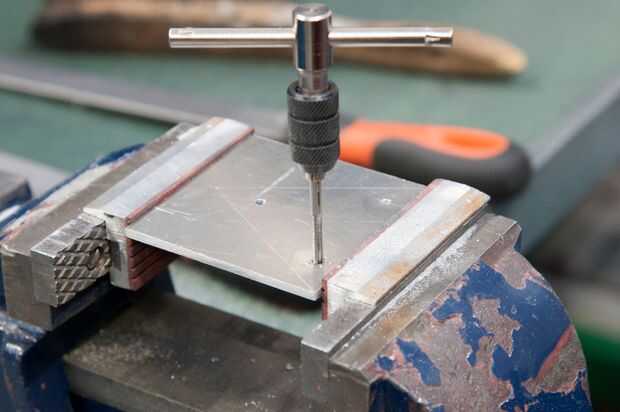

5. Crear roscas de M3 con el golpecito del hilo de rosca

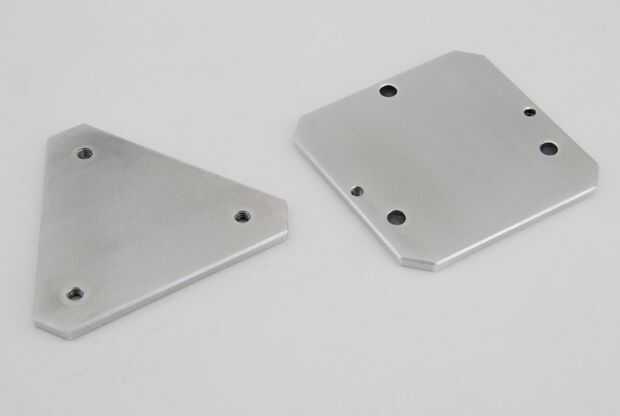

Acabado

1. Achaflanar las esquinas (chamfers de fondo largo (diagonal) de 10mm, 8mm de largo (diagonal) top chaflanes
2. De diseño agradable, utilice papel de lija u otras herramientas para crear un final agradable de las dos piezas de aluminio. He utilizado arena de papel paso a paso 200 hasta 1500.
