Fácilmente cortar PCB con tabla vi (1 / 3 paso)

Paso 1: Construir el trineo.

  • El primer paso es cortar el corredor. Corte el ancho para que quepa justo lo suficientemente suelta para deslizarse con suavidad. La altura debe ser justo por debajo de la altura de la ranura de la mesa.
  • Determinar el tamaño del patín que desee. Hice mío sólo lo suficientemente grande como para ser utilizado en cualquier ranura. Hacer un poco más grande que desea que el tamaño final que.

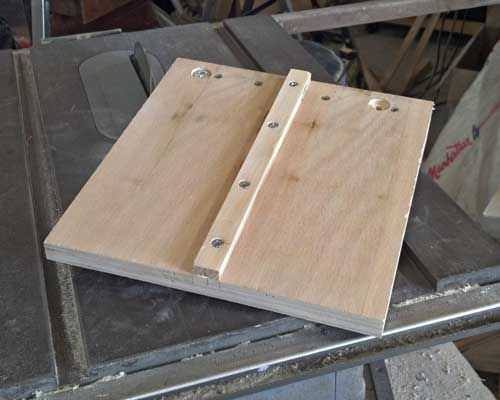

  • Pegamento y el corredor a la base de trineo en aproximadamente el centro del tornillo, en este punto incluso no tiene que ser exactamente cuadrado con el trineo
  • Utilizando una lámina de madera, no la hoja de diamante. cortar el patín ancho con dos ranuras en la mesa. Ahora está Plaza con la cuchilla.

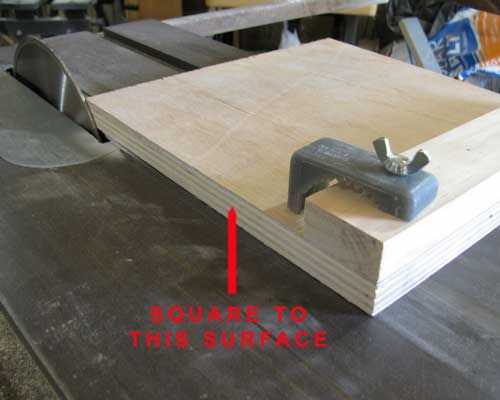

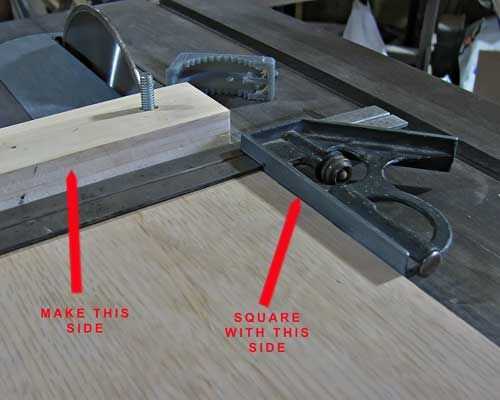

  • Este paso determinará cómo cuadrados serán los cortes. Pegar y atornillar la guía del patín, tenga cuidado la guía cuadrada con el lado de la lámina del trineo.
