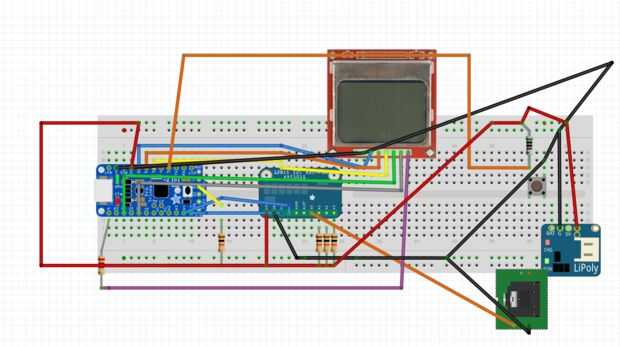

Paso 2: Conectar todo junto
ADS1015
VDD Pin 3.3v
Pin de tierra a tierra
Pin SCL a baratija Pro A5
Pin SDA a baratija Pro A4
Pin a0 a conectado a la toma de Audio - Sensor de O2 + Polo
A1 fija a la tire para arriba del Resistor de 10K
A2 fija a la tire para arriba del Resistor de 10K
Pin de a3 para tirar para arriba del Resistor de 10K
Pantalla de Nokia
Pin VCC a 3.3v
Pin de tierra a tierra
Pin SCE a baratija Pro D8
RST Pin D6 Pro baratija
D/C Pin D5 Pro baratija
DN(Mosi) Pin a D11 Pro baratija
Pin SCLK a baratija Pro D13
Polos LED para resistencia de 200 ohm a 3.3 V
Pulse el botónn
1 pin a tierra
Pin 2 a D3 y una resistencia de pull-up k 10 a 3, 3V
Mochila de Lipo
G pasador de Grd en baratija Pro
3V 3V baratija Pro
Baratija Pro
Todas las conexiones a la baratija pro se describen en las descripciones anteriores. He añadido una resistencia 10 k ohmios de subida al pin RX. El Abalorio Pro tiene el hábito de colgar a veces en el arranque. Esta resistencia de pullup parece remediar esto. ¿Por qué?... No sé, un tinkerer mucho más inteligente en uno de los foros de Adfruit me dijo esta pieza de la sabiduría.
Nota
La mochila de la Lipo es la fuente de energía para el proyecto. Cada conexión 3v debe conectarse a la mochila de labio 3v y todas las conexiones a tierra necesitan estar conectados a la tierra de mochila Lipo incluida a la bruja de jack de audio está conectado a la tierra del Sensor de oxígeno.
