Fácil bajo MIDI pedales (4 / 5 paso)

Paso 4: cableado

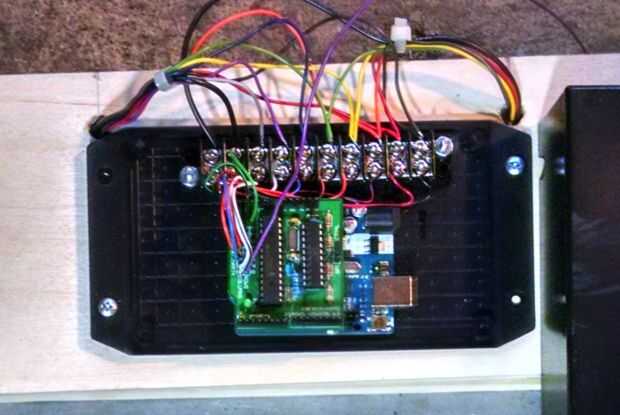

Para hacer todo, trabajo que debe cable los botones el botón 64 escudo y un conector de midi para el Arduino.

El escudo de 64 botón es una matriz de 8 x 8 dando 64 entradas total. Cada fila (1-8) proporciona un único contacto común para las columnas (1-8) así:

fila 1, columna 1 = botón 1

fila 1 columna 2 = botón 2

fila 2 columna 1 = botón 9

fila 2 columna 2 = botón 10

Y así sucesivamente.

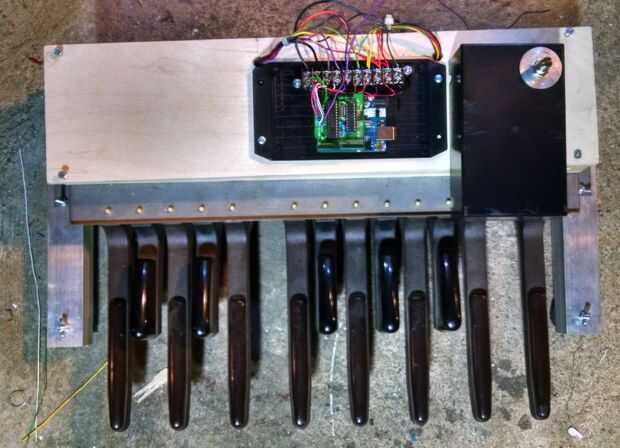

Para facilidad de servicio alambré el botón 64 escudo a una tira de barrera por lo que podía tirar cosas para solución de problemas, y, como siempre, hubo una gran cantidad de problemas. La absoluta cosa clave para recordar es insertar un diodo después el interruptor con conexión positiva hacia la entrada de "fila".

Instrucciones para cablear al conector de MIDI está aquí (y muchos otros lugares):

https://www.Arduino.CC/en/uploads/tutorial/MIDI_schem.png

La única diferencia será que porque el escudo de 64 botón es tomar los pines RX y TX normales, RX y TX se asignan para los pines 2 y 3, y puesto que sólo estamos interesados en TX, Pin 5 en el jack Midi está conectado al Pin 3 en el Arduino.
