Fabricación digital: Patín del corte del Laser (1 / 4 paso)

Paso 1: Crear tu diseño

Diseño de la placa

En primer lugar, yo burlado por el perfil de mi diseño en Illustrator. Hice esto:

  1. Dibujar la mitad de la forma del tablero.
  2. Copiar y reflejan la forma de Consejo.
  3. Junte los dos lados y utilizar la herramienta Generador de forma que forman un objeto.

Sobre mi diseño

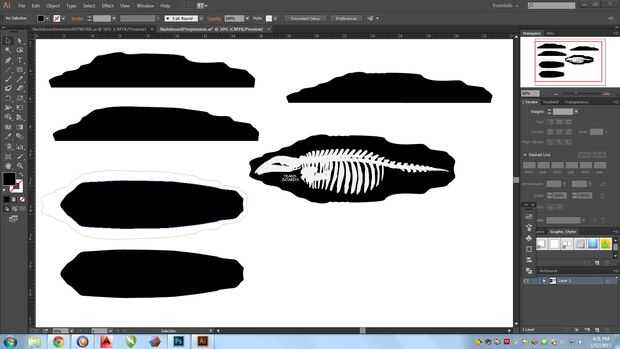

He encontrado un esqueleto de ballena en línea que quería usar para el arte de la Junta. Esto me inspiro a crear un esquema muy orgánico de la forma de consejos a seguir. Se puede ver en la foto de arriba las diferentes iteraciones que condujo a la forma final.

Después de finalizar la forma de la Junta, fácilmente podría colocar diferentes imágenes, texto y las ilustraciones en el diseño, que sería la trama grabado al agua fuerte en la capa superior o inferior de la Junta.

Tip : Láser cortar un número de formas de cartón para ver si me ha gustado las dimensiones y forma de la Junta. Uno de los beneficios de usar un proceso de fabricación digital es el prototipado rápido. Hice una serie de ajustes al diseño de la junta después de fue capaz de sostener las diferentes formas. Un tal ajuste era retroceder los asideros más en el tablero de modo que permanecía nivel cuando se llevó a cabo.

Descargar:

He adjuntado el archivo de Illustrator de progresión para este paso si desea utilizar algunos de los archivos.
