Fabricación de plantillas para la soldadura de pasta en casa (7 / 9 paso)

Paso 7: Limpiar o quitar cinta

Limpiar la Junta, asegurándose de eliminar todo rastro de FECLAS. Alguna gente recomienda el uso de una pequeña cantidad de amoníaco diluido en el tablero para neutralizar cualquier pequeños pedacitos de FECLAS izquierda. Retire cuidadosamente la cinta scotch de la espalda (esto puede tomar un poco de paciencia). Limpiar la parte delantera con acetona o Friegue otra vez con scotch brite (no estoy seguro qué impacto toner de la tinta que raspó en la pasta de soldadura más adelante podría tener si esto no se hace).

Lo que te queda es una pieza de cobre con detalles fuertes cortado en él.

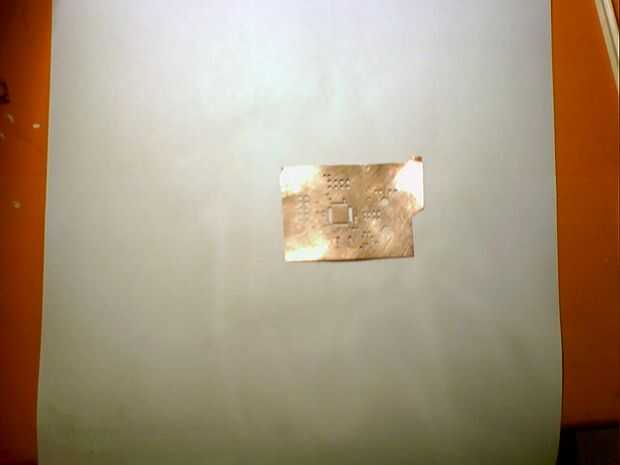

La imagen es una foto de celular mal tomada de la última plantilla que hice. (Tenga en cuenta que el paquete TQFP en el medio no tiene ninguna separación entre pernos vecinos; que es de esperarse, aunque no necesariamente óptima).

Como se mencionó anteriormente, usted puede hacer prácticamente cualquier diseño; no tiene que ser una plantilla... y de algunas pruebas básicas, latón debe también grabado con FECLAS, aunque probablemente un poco más lentamente.
