Paso 5: Construcción de una plantilla.
Estos son un poco diferentes ya que son 8 rayos en vez de 4 y he construido una plantilla de la primera de ellas para que las ruedas del segundo y cualquier futuras que hago será más fácil y más rápido. (Fig. 2 y 3)

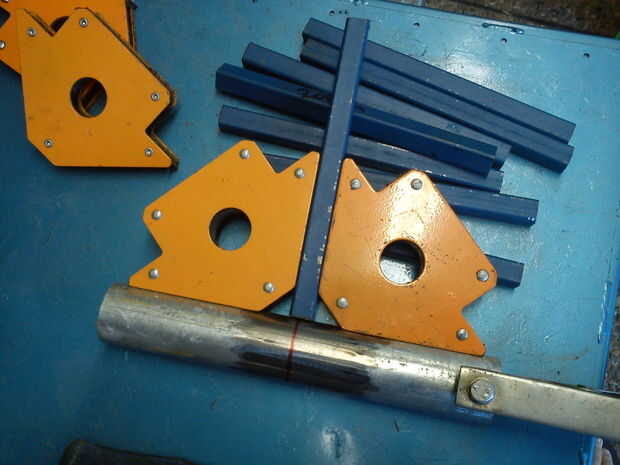

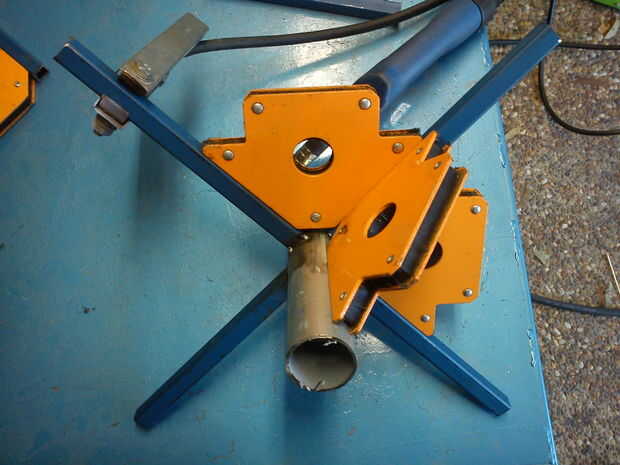

Comienzan del mismo modo con su tubo de eje, fijando todo con las pinzas magnéticas para el primer rayo. (Fig. 4)

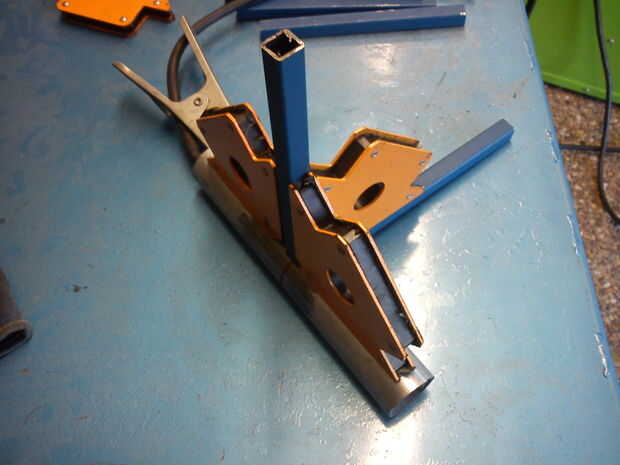

Que hablaba de la autógena, coloque la segunda habló a 90 grados listos para la soldadura. (Fig. 5)
Soldar y continuar hasta tiene cuatro radios, la última de ellas puede comprobarse para el ángulo de dos radios en lugar de uno solo, que le dirá si sus ángulos son derecho o no. (Fig. 6)

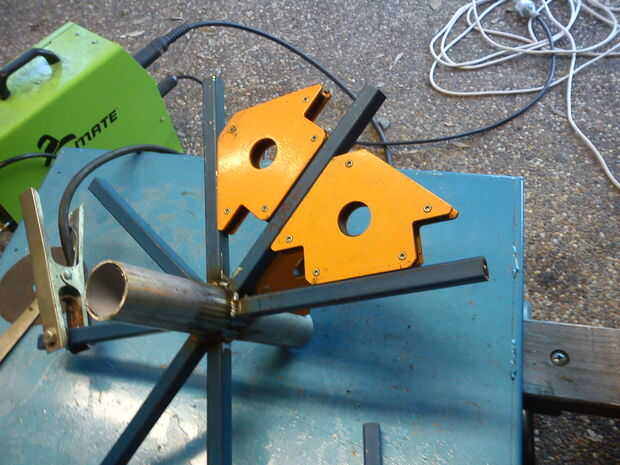

Repita para los otros 4 radios, salvo utilizando los lados de 45 grados de los imanes. (Fig. 7)

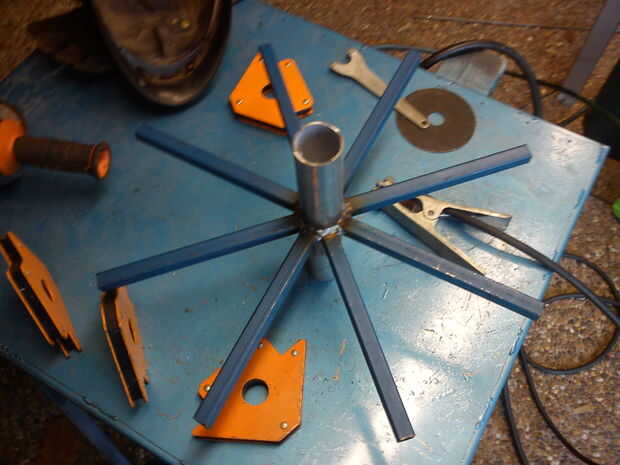

Acabaste tu araña de rueda de 8 radios. (Fig. 8)

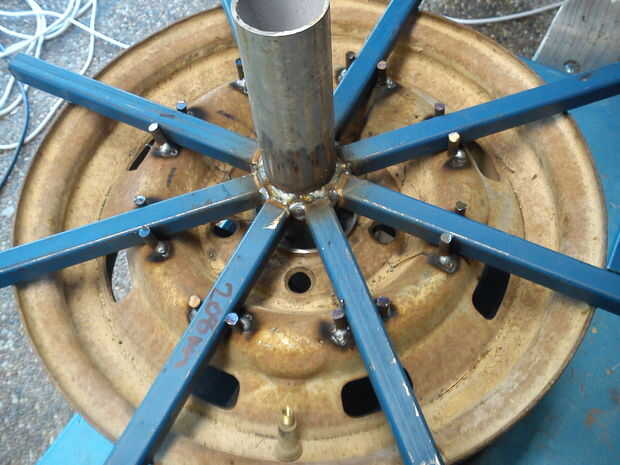

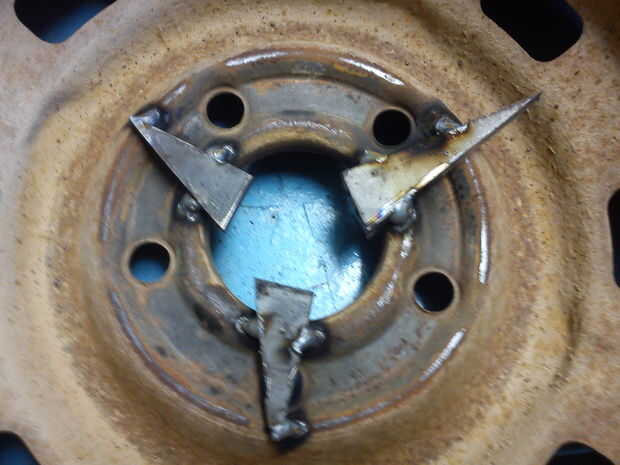

Ahora para crear una plantilla, usando la araña como guía, así que cualquier futuro ruedas son muy fáciles de hacer. Comenzó con una rueda de 13 pulgadas y agrega tres piezas de acero para disminuir el tamaño del agujero del centro para que coincida con el tubo que uso para mis centros. Asegúrese de que usted conseguirlos central o la rueda puede rebotar hacia arriba y hacia abajo o tambalearse cuando se hace. (Fig. 9)

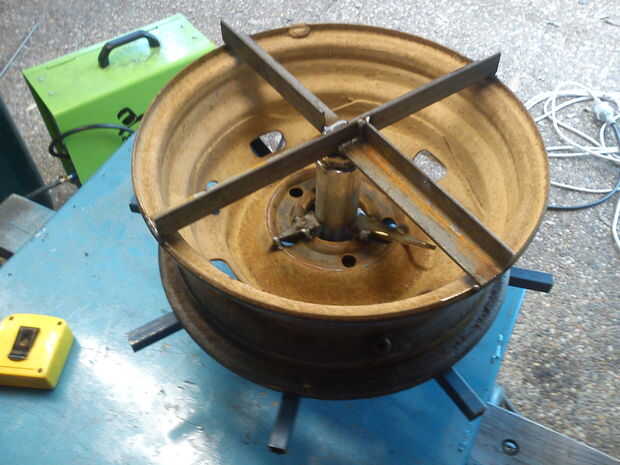

El siguiente paso es construir algo que tiene el extremo posterior del tubo, preferiblemente ajustable para poder cambiar el desplazamiento de sus futuras llantas Si utilizas ruedas más angostas o ancha. Mina es usar una motocicleta horquilla soldada a un simple travesaño de ángulo. (Fig. 10)
Ahora, inserte su araña 8 habla acabado por el agujero central de la llanta, sentarse el travesaño sujetando el mecanismo de compensación ajustable en la espalda de ustedes tubo de eje y ajustar para caber cómodamente, comprobar todo se centra y soldar el tubo transversal a la parte posterior de la llanta. (Fig. 11)

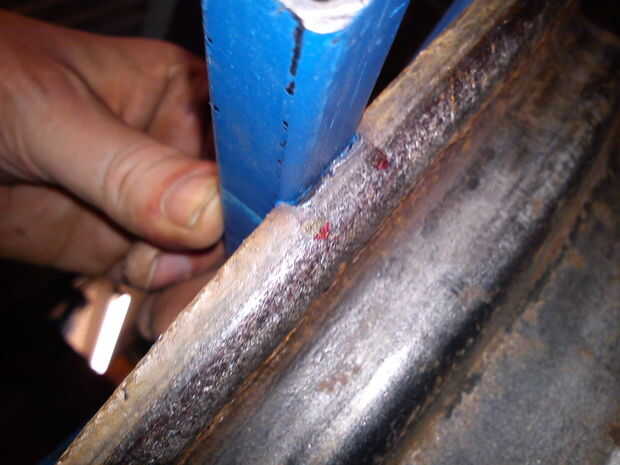

Usted necesita encontrar una manera de posicionar los radios para que no se mueven, en mi llanta que sólo pulido y una muesca en el borde exterior para mantener el exterior de relleno... (Fig. 12)
Y pedacitos de ronda bar cerca de la media para sostener los tubos en dos puntos de soldadura. (Fig. 13)

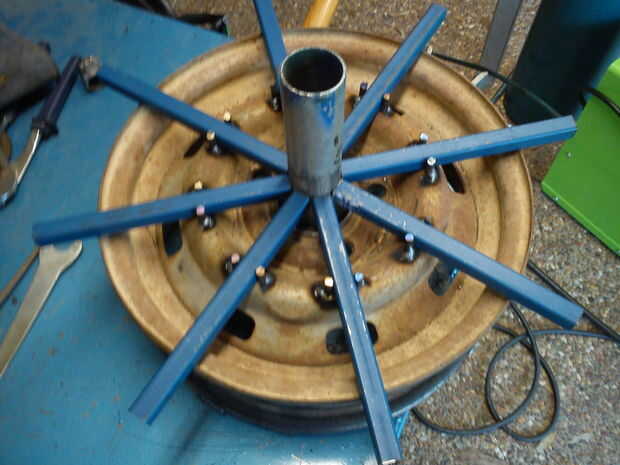

Es la plantilla terminada! (Fig. 14)
Ahora para construir su segunda araña rueda si usted está haciendo una bici con frente y trasero ruedas gordas, simplemente laicas los rayos en las ranuras, deslice el eje del tubo en y empezar con tachuelas, una vez completamente se viró a un lado, deslícela hacia fuera y dale la vuelta a soldarlo completamente. Encontré que la primera araña de rueda tarda aproximadamente una hora para construir precisamente, futuro unos construido de la plantilla toman solamente 15 minutos...

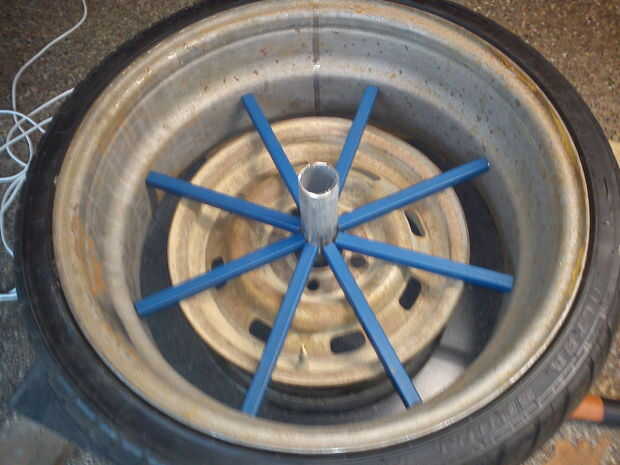

Una vez que tengas tus arañas soldado con autógena, necesita trabajar en el posicionamiento en sus bordes, por apuntalarlos en trozos de madera o acero hasta los radios de sentarse en el centro de la llanta. (Nota la línea marcado dentro de la llanta en pic 15 para ayudar con esto).

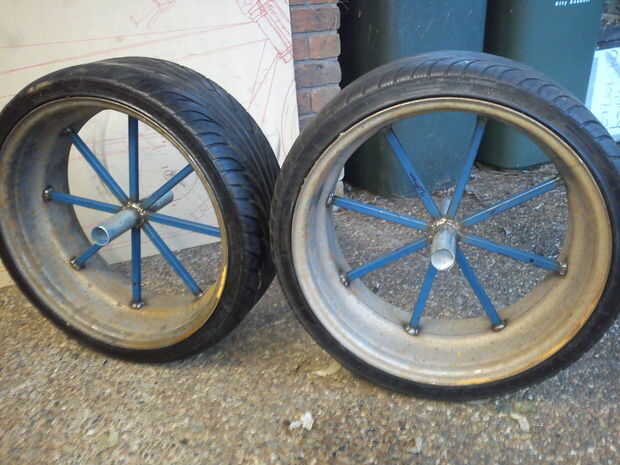

Soldar encima, repetir para otras ruedas usas y ya está listo! (Fig. 16)

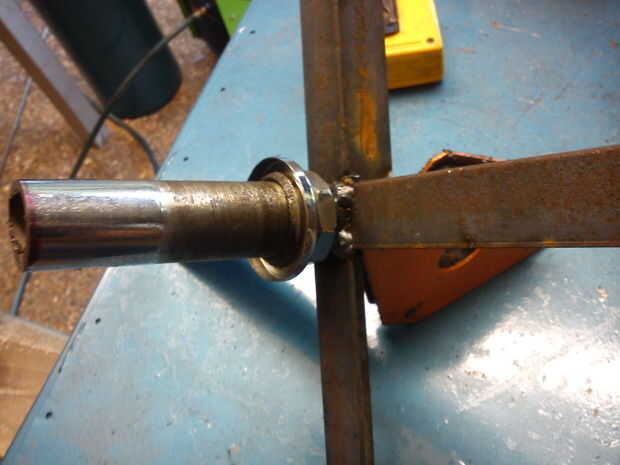

Usted puede ver en este momento he no todavía agregado las tazas de rodamientos y ejes a las ruedas, pero el método que será el mismo que el método descrito al comienzo de este "How To"
La siguiente página mostrará las ruedas en uso en bicicletas parcialmente terminadas y acabadas...
