Eyeris: Bionic gafas (10 / 14 paso)

Paso 10: Dar la apertura de un actuador

Conectar el motor paso a paso en el ocular manteniendo la abertura es realmente muy difícil.  Para hacerlo derecho requieren un pedazo grande de 1/4" de aluminio para ajustarse perfectamente alrededor del ocular y el motor de pasos de mecanizado, o utilice los tornillos para sostenerlos juntos bien.  Esto me pareció un poco demasiado trabajo para mí, aunque si tienes acceso a un chorro de agua, que el método es definitivamente el camino a seguir.

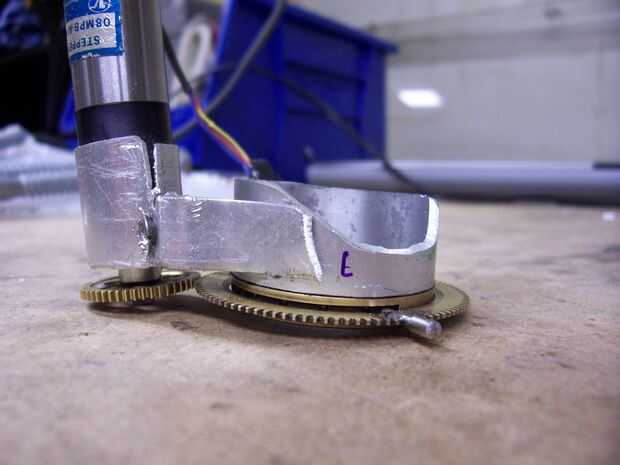

Decidí cortar una tira de aluminio 1/8" sobre 1/2" de ancho y 1 pie de largo.  Comencé por envolver el motor paso a paso tan bien como pude en medio de la tira.  A continuación dos agujeros perforados y sujeta el motor paso a paso en la franja con una tuerca y un tornillo.

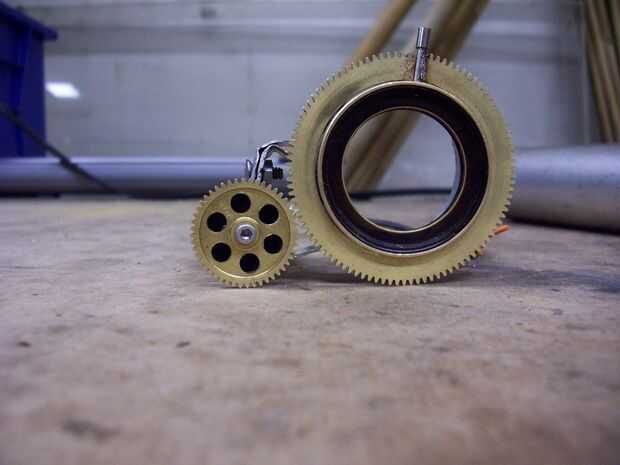

Conectar el motor paso a paso está en el ocular requiere ensayo y error, pero básicamente de doblar la tira que envuelve el ocular manteniendo el motor paso a paso rígido a cierta distancia del ocular.  Usted necesita asegurarse de que los engranajes están engranando correctamente, y que los dos engranajes permanecer en contacto a través 'swing completo' de la abertura, si se quiere.  Si los engranajes están demasiado cerca uno del otro, el motor paso a paso no podría ser capaz de conducir la apertura debido a fricción.

Super pegada la tira de aluminio en el ocular para fijarlo en su lugar.
En este punto, quizá quieras probar el montaje del motor/apertura paso a paso.
