Extremadamente Simple 5V Ultrabright LED luz (1 / 2 paso)

Paso 1: Diseño de la caja

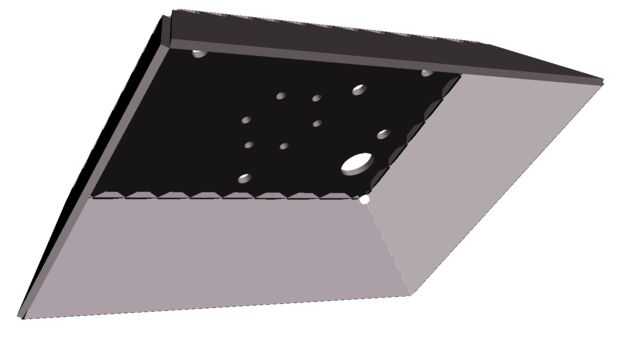

El caso está diseñado para ser fabricado fácilmente usando eMachineShop.com. Todos los agujeros son directamente a través de, el caso es 0,062" aluminio, los orificios están roscados según sea el caso, y después de recibirlos tomé mucho de todos los 40 o así a ser anodizado a la vez para $60. La estructura 3D está hecho mediante la opción de doblez del CNC, que produce un caso que tiene un buen grado 30 o tan de forma cónica sin necesidad de ningún costoso fresado interno.

Dentro, el patrón de agujeros para la placa de estrella se centra, y el patrón de agujeros para el resistor de la energía está apagada al lado con sólo cuatro total soldadura uniones a preocuparse por la luz. Los tornillos para el LED son #4-40 mientras que la resistencia utiliza tornillos aeroespaciales #2-56. Los dos orificios visibles más grandes son ambos roscados 1/8" NPT para uso con brazos flexibles LOC-Line, pero si no son simplemente el orificio para permitir el cableado a realizar fuera de la caja y montado de manera colgante, utilizando pernos de ojo del #8, o desde el lado cuando fijo directamente a una superficie como un baldaquín de aquarium.
