Extractor de humo soldadura de pared - barato! (5 / 7 paso)

Paso 5: Instalar el interruptor, los cables y LED

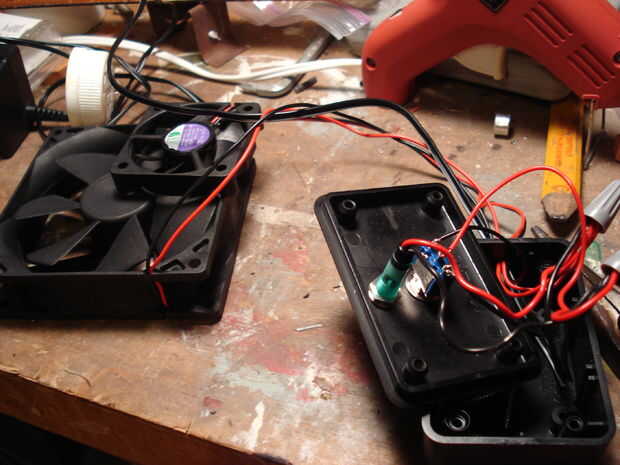

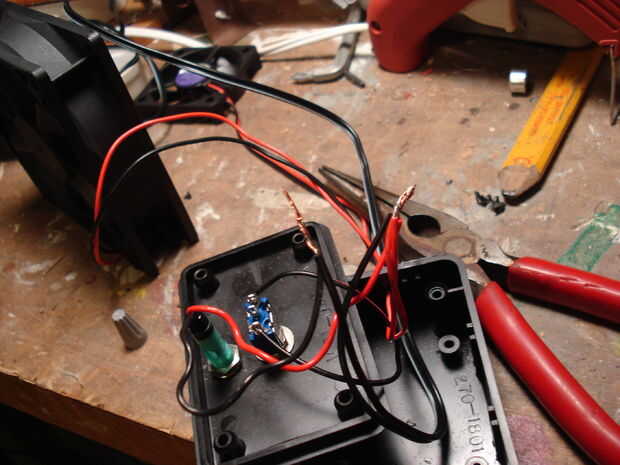

Meter los cables del transformador a través del orificio que hiciste en el lado de un momento atrás, junto con todos los cables del ventilador. Instale el interruptor y LED con las tuercas dado.

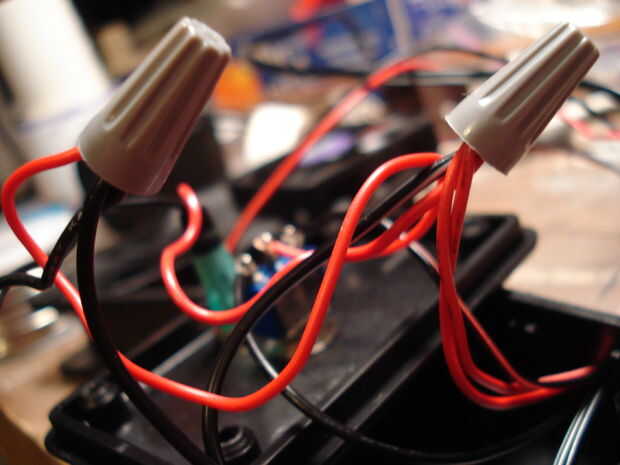

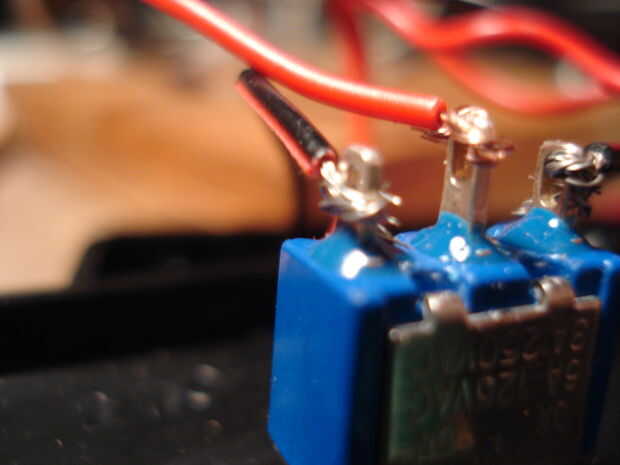

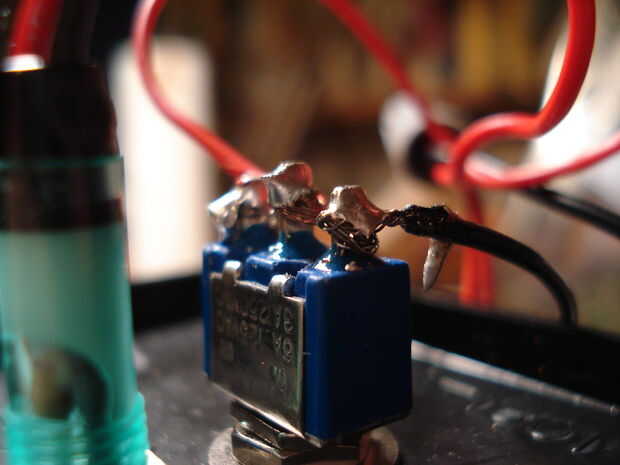

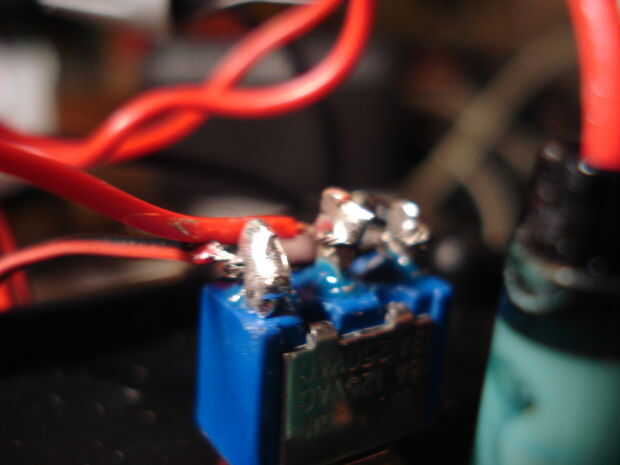

Para esto todo de alambre, conectan todos los cables negativos (preferiblemente con una "alambre tuerca", en dos de las fotos) y cable positivo LED cable y cable adaptador positivo a la pata del centro. Instalar uno de los cables positivos de cualquier ventilador en uno de los otros dientes del interruptor y cable positivo del otro ventilador a la clavija interruptor restante.
