Extender la aplicación de ventosas con soportes personalizados. Hacía en TechShop.

Background:
Tazas de la succión se utilizan en muchas aplicaciones.   Para extender su aplicación, tenemos que diseñar un soporte que sostenga la taza de la succión y luego el soporte de otro conector o la superficie de interfaz.   Las ventosas son baratas pero no todos los lugares venden.  En el almacén del dólar de la familia cerca de mi ubicación, cuestan 3 pcs para un par de dólares. Una fuente más fiable es la 1megadeal de vendedor de ebay de Florida.  Él vendió 24 piezas por $7 con envio incluido.
Para ilustrar cómo hacer un soporte de ventosa, he buscado un problema muy común del mundo real y resolverlo.

Problema:
Cuando los coches viejos, sistema de cristal de la ventana podría empezar a fallar y normalmente podemos asumir que garantía de vehículo de manera se pasa.   Ya sea nuevo o viejo de coches, la reparación de cristal de la ventana inoperable o Fall Off son igualmente caros.  El distribuidor podría cobrar más $300 por la ventana.   Normalmente, si la ventana no está en la puerta delantera lado de conductor, propietario del vehículo sería muy renuente a pagar el alto costo de la reparación.   Tomar fuera de la puerta ajuste requieren el conocimiento de la puerta ajuste de sujeción sistema y herramientas de eliminación adecuada.  Los ganchos de la puerta pueden requerir reemplazo así o podría romperse durante la extracción y reinserción.  En algunos vehículos viejos, podría ser la bolsa de aire laterales en las puertas delanteras. Mecánica no comerciante profesional sería muy reacio a intentarlo.   Por misma razón, no debe nunca alterar para evitar accidentales, lesiones o mal implementación durante un desplome del lado real.  Vivo podría ser en juego si la advertencia no se sigue.
Una alternativa más barata es sellar el cristal de la ventana para que no caiga. Mayoría de la gente utiliza duck tape o cinta adhesiva para sostener el vidrio.  Estos crean apariencia muy desagradable y cintas dejan marcas y residuos que son muy difíciles de quitar el pegamento.   Horas extras, que cedieron y causaron ruido de viento alto y untolerable.

Solución:
Una mejor manera de levantar el vidrio de la ventana es con ventosas.  Un soporte de succión deben ser diseñados.
Quite el alambre de metal de ventosa. Crear el diseño de soporte de Autodesk Inventor.  Con cierta medida y algunos de ensayo y error, podría ser lograr con bastante facilidad.  El prototipo y la parte final se podía imprimir en impresora 3D MakerBot.

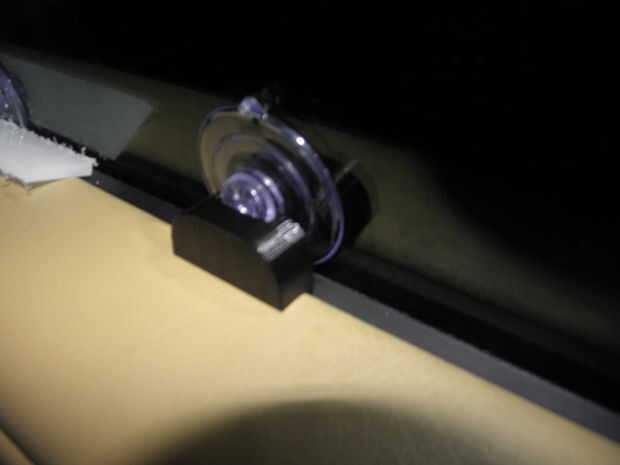

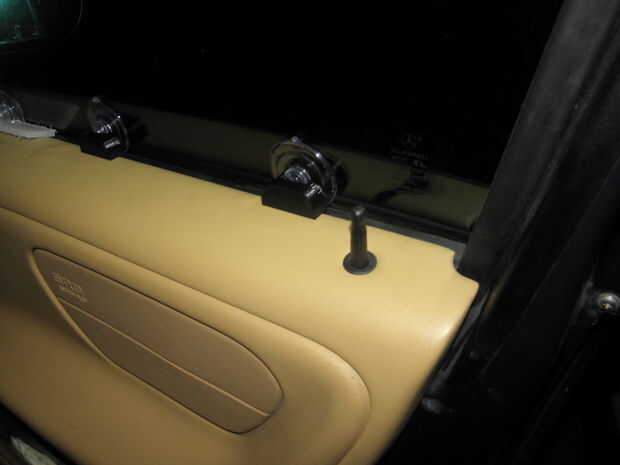

Normalmente, tomaría alrededor de 4 a 6 tazas de la succión para sostener el vidrio de ventana para un par de meses.  Cuando comienza a deslizarse, sólo tire de las ventosas, levante el vidrio de la ventana y lo selle de nuevo.   La razón que necesita un soporte es porque la diferencia de tiempo de goma es lo suficientemente amplia para la taza de la succión conseguir 'tragado' por debajo de la Junta de goma y potencial de crear más problemas.
Hice el ancho de cada soporte cerca de 1,5 pulgadas de ancho así que para distribuir la carga a lo largo de la repisa de la ventana.  Otro enfoque sería hacerlos aproximadamente 8 pulgadas de ancho que podría utilizar 3 tazas de la succión para equilibrar la carga en la puerta plástica ajuste el umbral de la puerta. Creo que podría funcionar de cualquier manera.  He decidido imprimir 6 piezas de los soportes de 1.5" de ancho.
Alrededor de los bordes con un radio de 1mm en todo el mundo.   Esto evitaría cualquier esquinas agudas para seguridad humana, marcas en la puerta del ajuste, sostenido contacto con el vidrio, mantener suciedad entren en la brecha y sostenido contacto con el cuello de la taza de la succión.
Si tiene amigo que los necesita, esto sería invaluable regalo.  Por favor comenten y ponga como su favorito si encuentra la idea útil de soporte de ventana.  Estoy entrando en este intructables y con la esperanza de captar más atención.  Por favor ayuda tweet así podríamos salir de la idea a las personas necesitadas.

Lección aprendida:
Acabo de recibir las ventosas al vendedor de FL.  La forma de la parte trasera es diferente de la que venden en la tienda de dólar de la familia.
Así que antes de hacer cualquier impresión en 3D, obtener su taza de la succión al vendedor de FL.   Son menos claras pero la taza de la succión es más suave y la fuerza de succión es más fuerte.
Debido al calor del vehículo estacionado bajo el sol y combinado con la carga de compresión, el prototipo deformado fuera de forma. Imagen se añadirá más adelante.

Nota adicional:
Utilice siempre relleno de 100% para piezas finales siempre que la resistencia del material se requiere.
