Paso 10: Y los soportes del libro
Atornillar el trozo de 40 cm de frente MDF hacia atrás por el borde izquierdo del tablero.
Tomar una de las ayudas de libro y dan la vuelta, por lo que el lado negro hacia abajo. Tornillo de dos de los soportes de esquina de acero en la parte posterior de la ayuda del libro, cerca del borde frontal y cerca del borde posterior de la placa de soporte del libro.
El apoyo izquierdo libro debe tener el soporte al ras con el borde de la placa de soporte del libro.
El apoyo del libro derecho debe ser aproximadamente 1 cm del borde de la placa de soporte del libro.

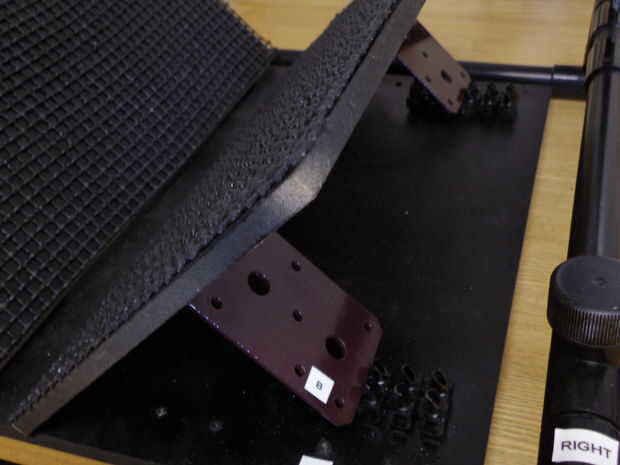

A su vez que estos libro apoyo tableros así que descansan sobre los soportes de acero. Cada soporte debe ser aproximadamente en un 45 grados a la superficie que están de pie sobre.
Empuje el lado izquierdo contra la tira de MDF en el lado izquierdo de la placa base. Este apoyo tiene una posición fija.
Sin embargo el apoyo de la derecha tiene que poder mover para acomodar libros más gruesos. Así que su posición debe ajustarse.

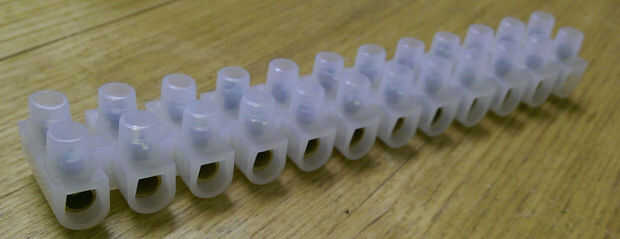

Proporcionar posiciones ajustables utiliza los bloques de terminales de plástico llamados bloques de choc.
Primero retire todos los tornillos de los terminales y accesorios de latón para que sólo te quedan con una longitud de moldeo de plástico. Corte dos pedazos de choc bloque cada uno unos 10 cm de largo.

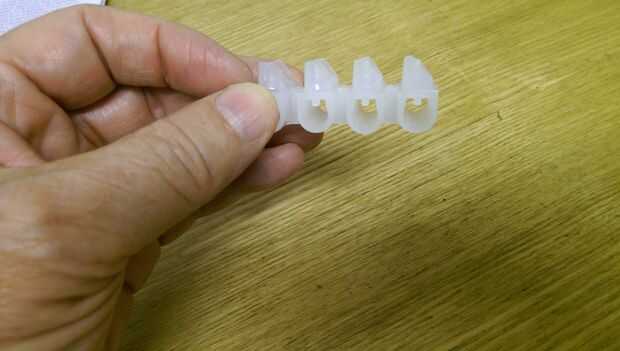

Utilice un cuchillo afilado para cortar la parte superior de cada terminal en un ángulo de 45 grados como se puede ver en las fotos.
Tornillo de cada longitud del bloque de choc a la placa base en ángulo recto con el borde derecho de la placa base. Les Coloque para que los soportes de ángulo derecha libro apoyo se ranura en los bloques de choc.

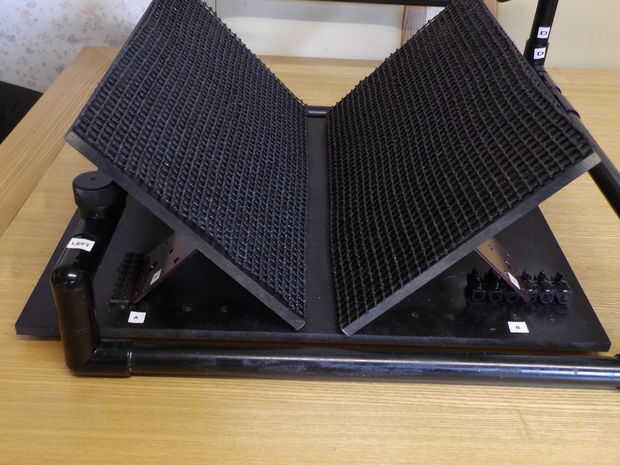

Los soportes base de tablero y el libro ahora están completados. Toda la unidad debe moverse libremente izquierda y derecha en el marco de la tubería plástica que hizo antes.

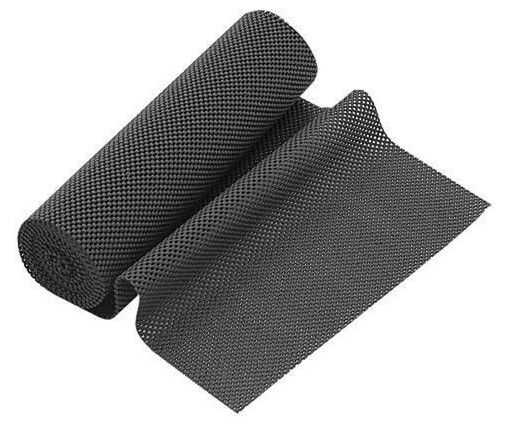

Una última cosa... poner una capa de liner negro cajón antideslizante en la superficie superior de los soportes del libro izquierda y derecha. Esto detendrá el libro de movimiento o deslizamiento sobre cuando están girando las páginas en el proceso de digitalización.
