Experimentos análogos en cualquier (5 / 5 paso)

Paso 5: Resultados de prueba típico utilizando el ASLK

Refer to the Analog Systems Lab Manual from Texas Instruments

http://www.Uniti.in/images/Teaching-material/ASLK-Lab-manual-2edition.pdf

Es extremadamente fácil de los experimentos analógicos en el manual de laboratorio en el kit de instalación y prueba a través de las unidades de Aj-SigGen-PS y Aj-Simple-alcance.

El kit es alimentado desde el Aj-SigGen-PS que también ofrece entradas de señal de prueba según sea necesario. Las formas de onda en los puntos de prueba seleccionados en los circuitos son capturadas usando el Aj-Simple-alcance y guardados como archivos de imagen en la computadora portátil.

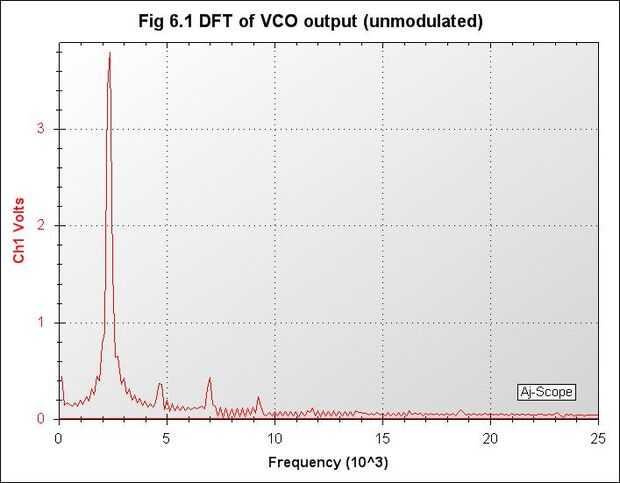

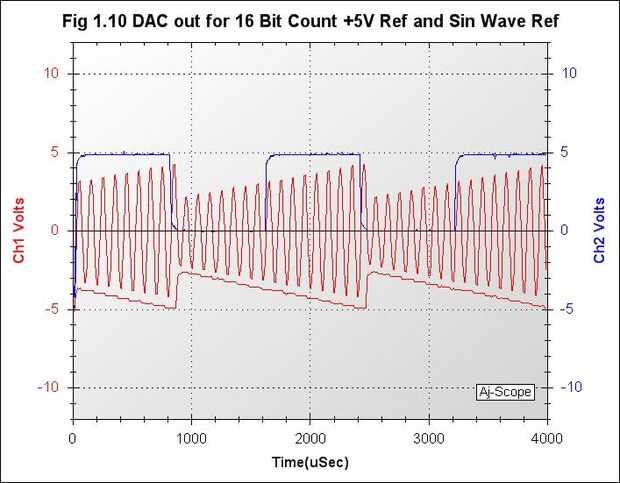

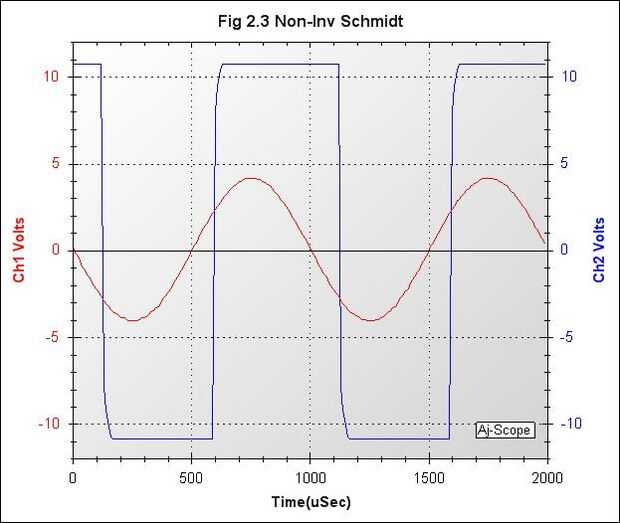

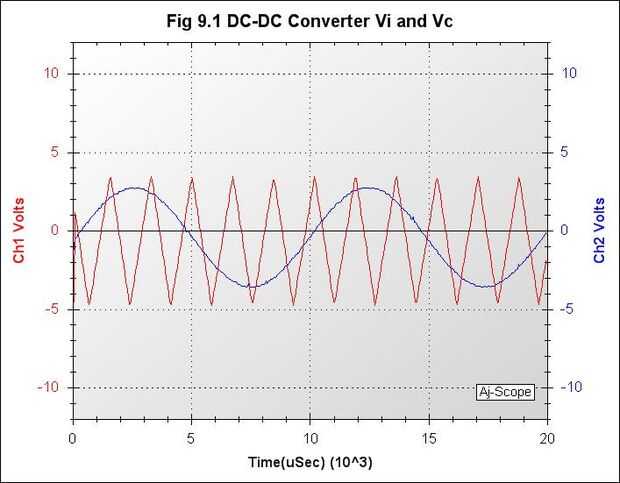

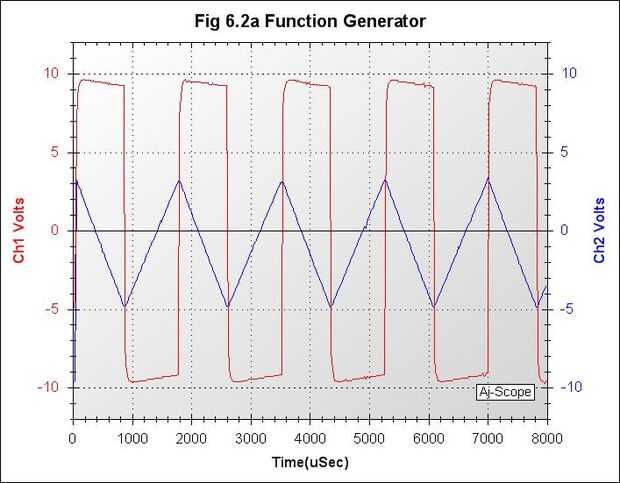

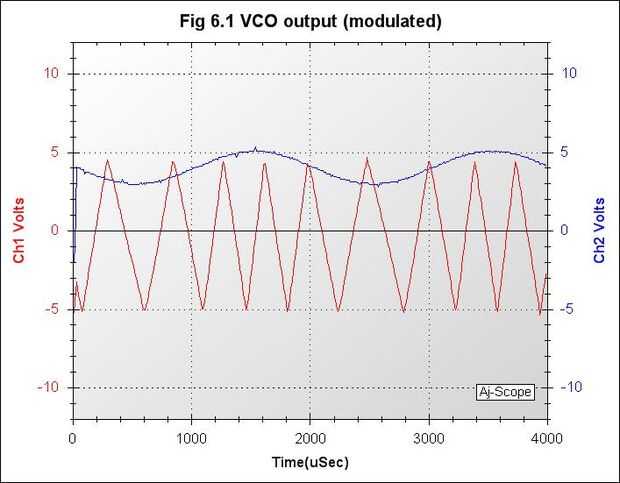

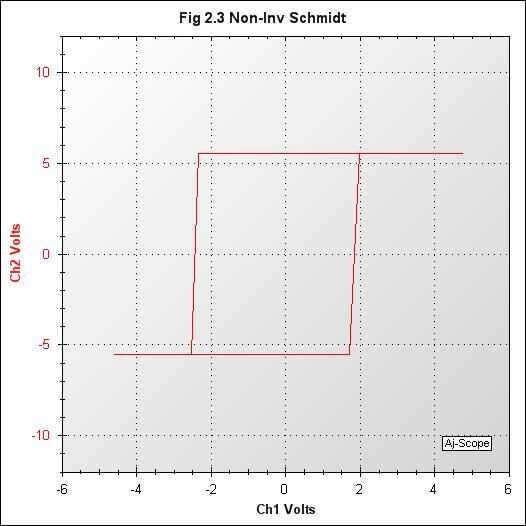

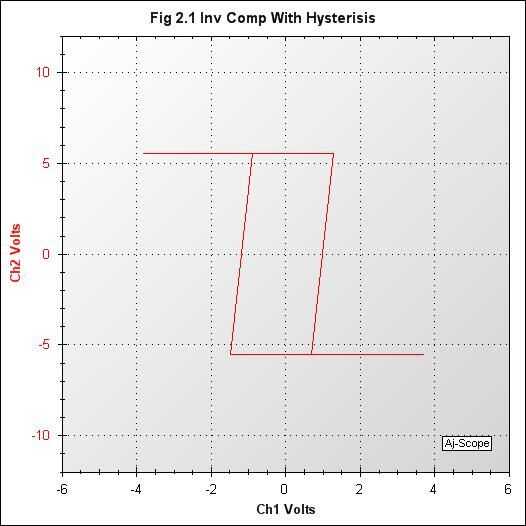

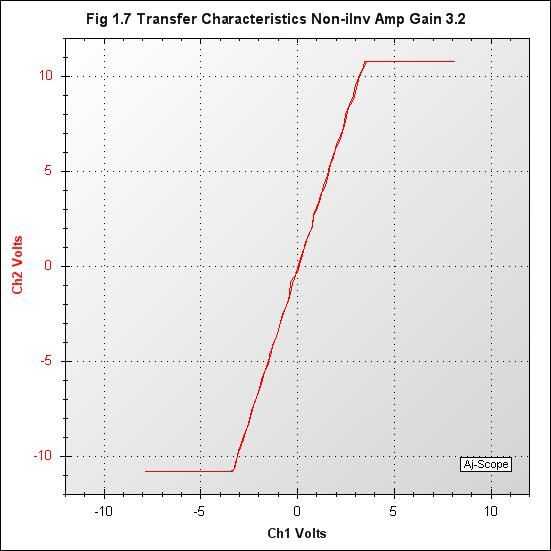

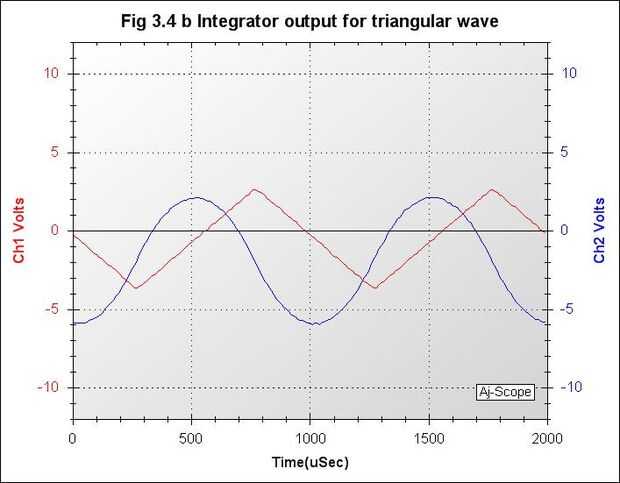

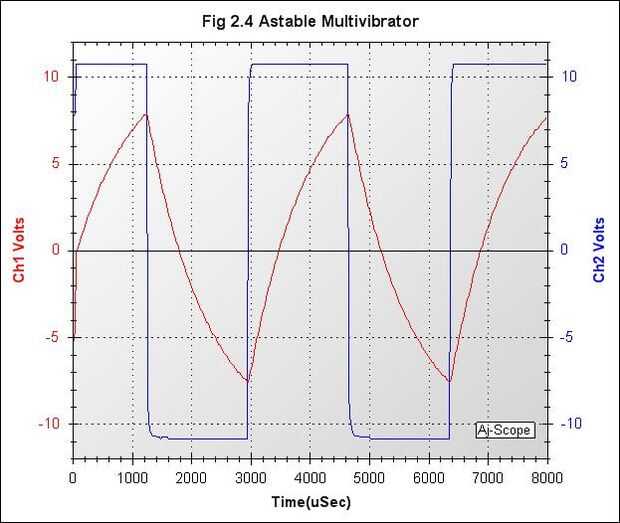

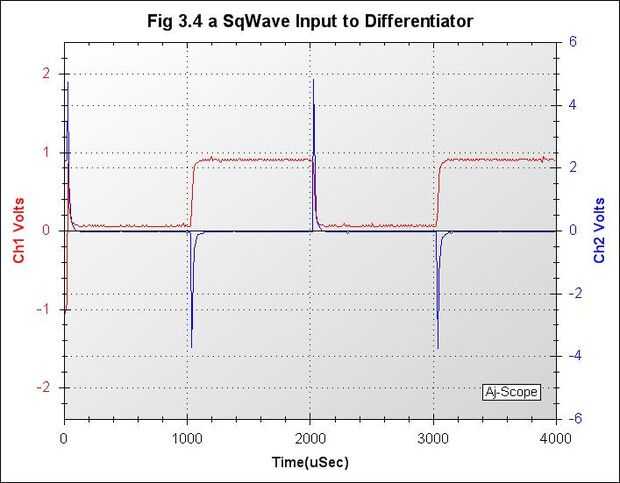

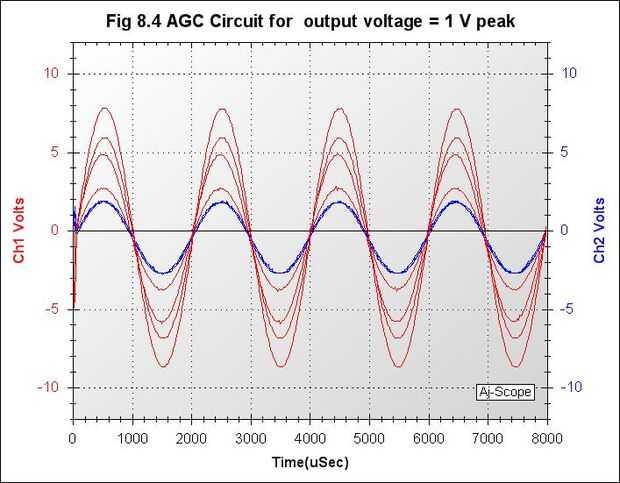

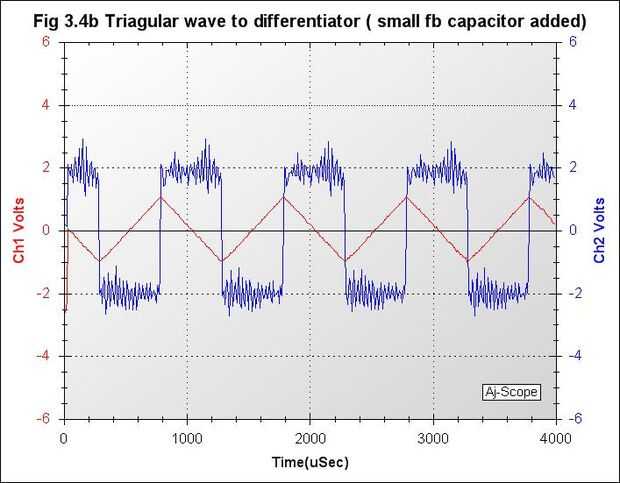

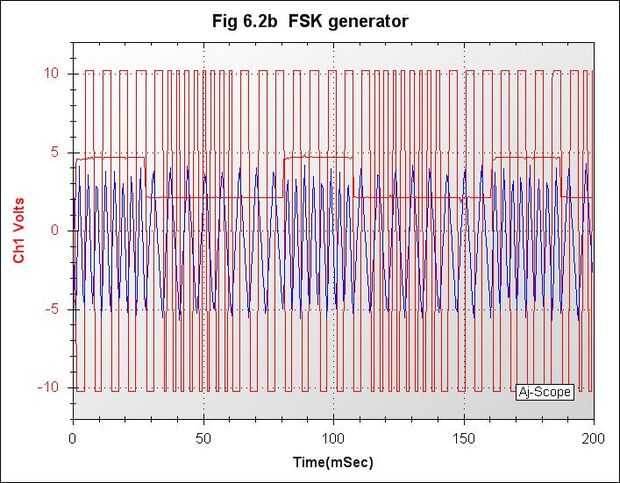

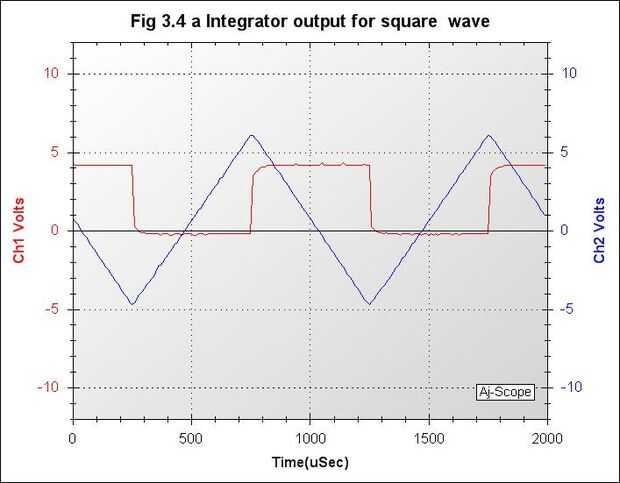

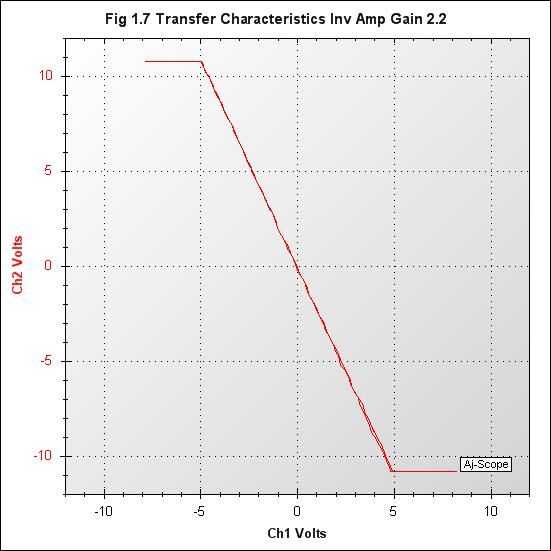

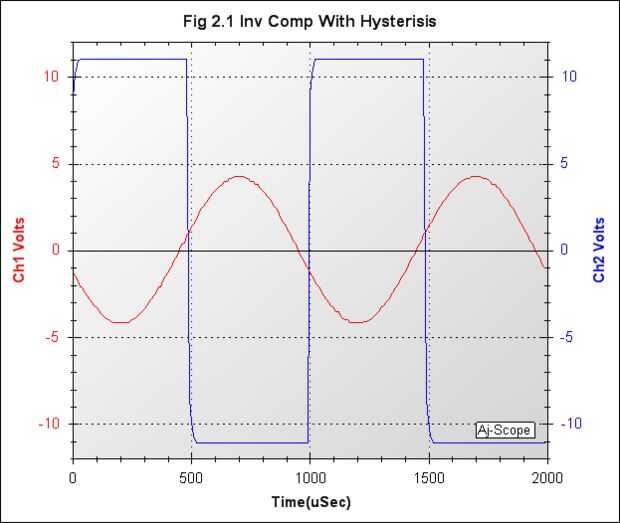

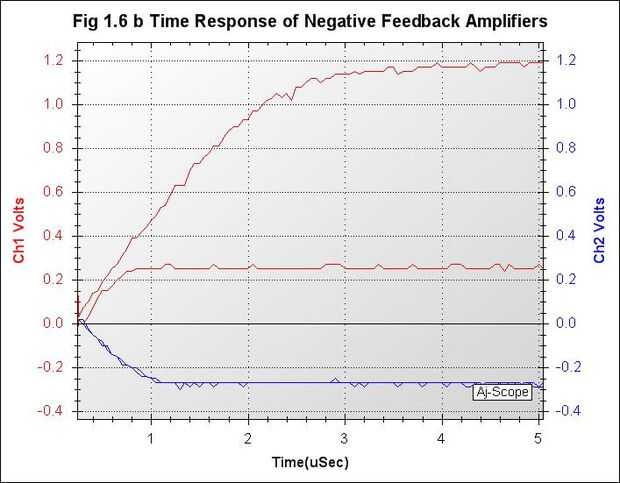

Se muestran formas de onda típicas que han sido capturadas.

Éstos demuestran las capacidades de la ASLK y cómo probar los circuitos usando las dos unidades de DIY aquí presentados.

Para más detalles del Hardware y del Software libremente descargable amablemente visite http://www.ajoyraman.in
