Exhibición de segmento 7 (2 / 3 paso)

Paso 2: cuenta hacia abajo y hacia arriba con 2 botones

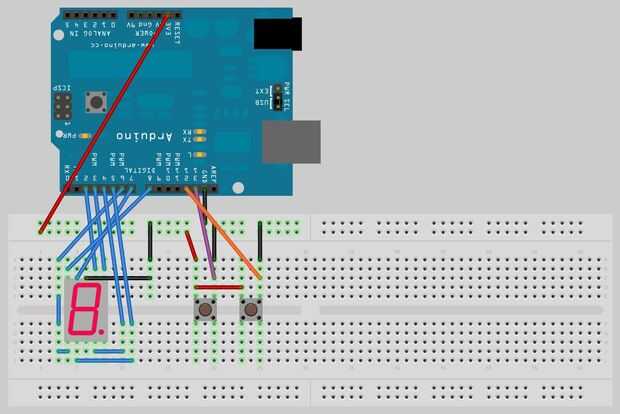

Este paso trata de controlar la pantalla con 2 botones para contar hacia arriba y hacia abajo. El esquema que se puede ver aquí abajo es muy sencillo. He conectado los pines del segmento (de A G) en Arduino (Pin 2 a 8) y los botones de lectura pasa a través de Arduino Pin 13 (cuenta) y el Pin 12 (cuenta regresiva).
Utilicé la biblioteca debouncer leer el botón conmutado con éxito...

Olvide las resistencias
