Paso 3: Instalación del láser y grabar tu diseño

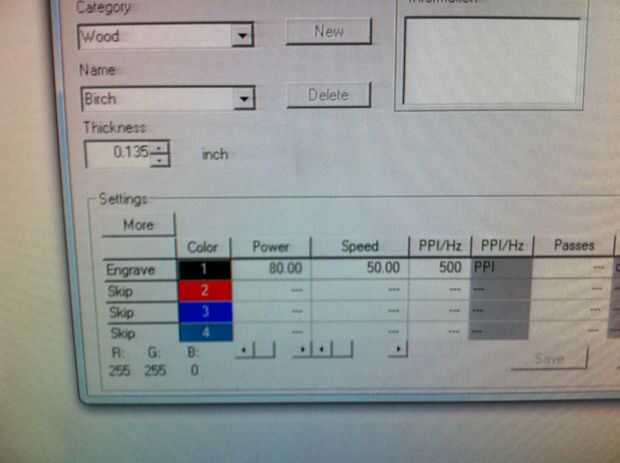

4. importar el trabajo en el área de trabajo de Control de trabajos y luego traer el cuadro de diálogo Configuración de Material de Control de trabajos. Seleccionar madera de la lista desplegable de los materiales y luego elegir el tipo adecuado de madera. Para mi proyecto, madera/abedul era un buen punto de partida, y luego ajusté la configuración y poder: 80, velocidad: 50. Consultar con los expertos de ayuda en la tienda de tecnología si no está seguro de qué configuración de potencia y velocidad, y lo ideal es hacer una prueba en un trozo de madera similar a la madera que está a punto de grabar. En caso de duda, pecar de demasiado bajo un nivel de potencia (o una muy alta velocidad). Siempre puede hacer una segunda pasada si un paso no es lo suficientemente potente, pero que no desea arruinar la pieza de trabajo o lo que es peor, provocar un incendio por ir con demasiado poder.
5. manual, baje la mesa en el grabador de láser utilizando el panel de control en el láser de Trotec para darte un montón de espacio para colocar la herramienta y luego la herramienta a ser grabadas en la mesa, asegurándose de que el mango es horizontal (paralelo a la regla a lo largo de la parte superior de la bandeja de nido de abeja de grabado).

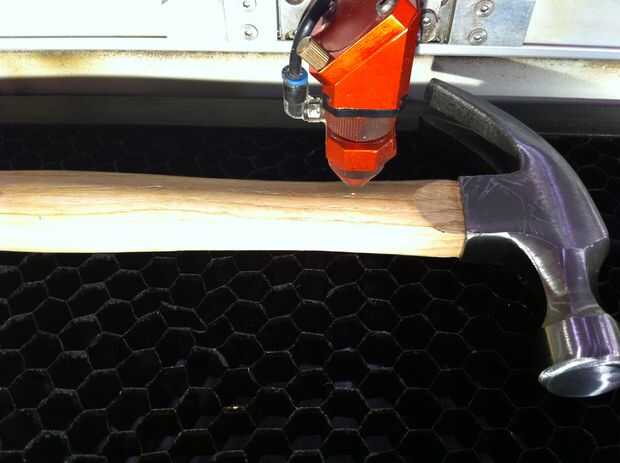

6. mover la cabeza láser (otra vez, utilizando los botones de control manual en el panel de control de Trotec, aproximadamente al centro del área que se va a grabar, enfocamos el láser en la superficie del mango de la herramienta (uso el enfoque procedimiento aprendido en la clase Laser SBU).

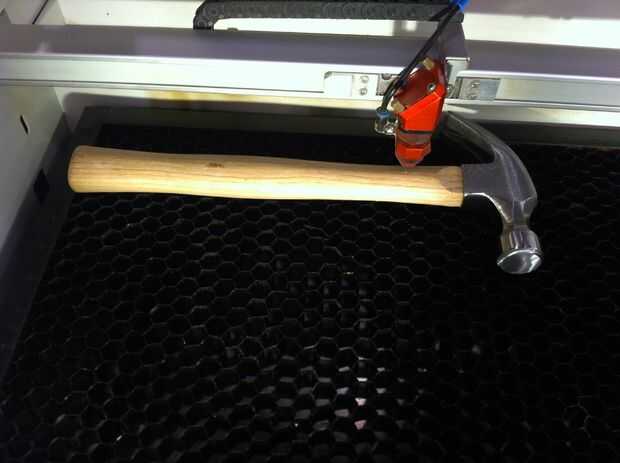

7. paso crítico - CRASH TEST: después de que ha centrado la cabeza láser, utilice el manual X / las flechas de control Y en el panel de control de Trotec para muy lentamente mueva la cabeza del láser sobre la herramienta de maneja y hace 100% seguro que una vez centrado en su grabado "área de la blanco", la cabeza del laser no en cualquier momento entrará en contacto con el mango de la herramienta o la herramienta sí mismo. En el ejemplo del martillo que grabó al agua fuerte, la cabeza de martillo asomaba por encima del plano vertical de la palanca suficientemente que el láser habría estrellado contra ella. Así que tuve que presentar mi trabajo artístico y coloque la herramienta sobre la mesa del laser para asegurarse de que la cabeza de hemmer sería a la derecha de la zona que iba a grabar, y por lo tanto no iría la cabeza láser sobre esa zona. Tenga en cuenta que después de colocar el láser para grabado y comenzar el proceso de grabado, el laser volverá al "origen" (esquina superior izquierda) de la mesa de grabado antes de mover hacia atrás a tu objetivo en el área de grabado, por lo que necesita para asegurarse de que no es ninguna parte de la herramienta que puede golpear el láser entre su área etchable y la parte superior izquierda "origen".
8. ok... eso fue doloroso. Ahora, vamos a colocar el láser. Utilizar el manual de X / Y controles en el panel de control de Trotec para mover la cabeza del láser sobre el lápiz de punto le mercado en el paso 2. Utilice el punto rojo puntero proyectado por la cabeza del laser para ayudar a alinear el láser sobre la marca del lápiz.
9. volver a Control de trabajos en la PC. Usted verá el retículo en la pantalla que indica la posición del láser sobre la mesa de grabado. Arrastre la ilustración cerca de la Cruz, hasta que se "pega" a la mira, con la mira en la esquina superior izquierda de su diseño. La obra de arte ahora está posicionado para ser grabadas en el área identificada en el paso 1.
10. esquema trabajo (el "cinturón y tirantes" paso): en el menú de trabajo de Control de trabajos, seleccione el contorno que comenzará la cabeza láser en movimiento y trazar los bordes exteriores de su trabajo. Ver la cabeza del láser se mueve a través del esquema, para asegurarse de que se ha colocado correctamente el láser y su diseño todo será grabado sobre el área etchable previamente identificado. Golpe de Cancelar para terminar el esquema de trabajo una vez que hayas confirmado que el diseño será grabado sobre el área deseada de la herramienta.
11. lista de verificación final: comprobar una vez que el material para ajustar apropiadamente, ha centrado el láser en su área de trabajo, el láser está establecido en Inicio grabado en la esquina superior izquierda de tu área deseada, y que no hay riesgo del láser chocando en su herramienta.

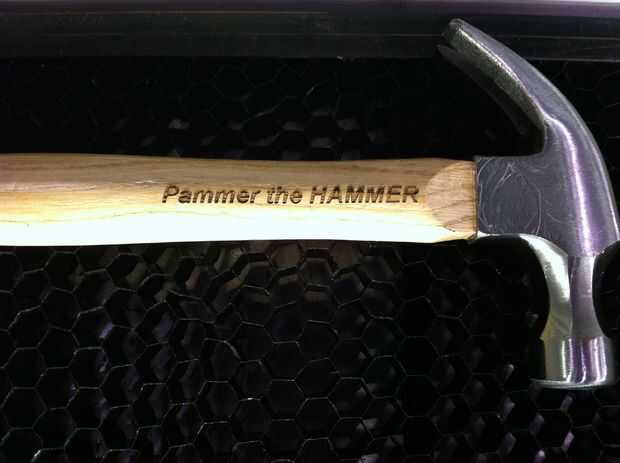

12. IR! Presione el botón de jugar en el software de Control de trabajo y observa cómo tu trabajo Haz grabado en el mango de la herramienta.

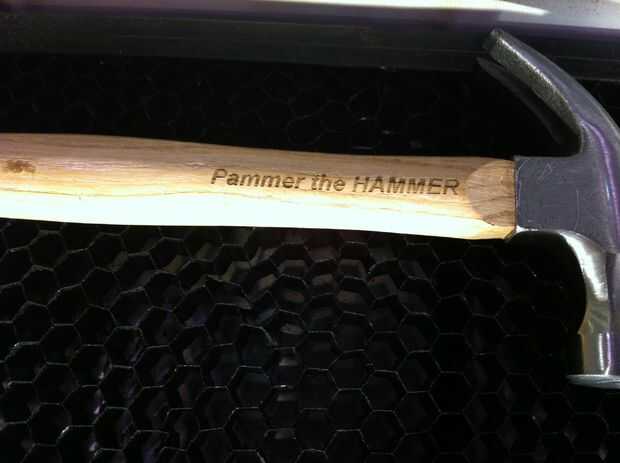

13. el segundo paso (opcional): sin mover la pieza de trabajo, abra la tapa superior del láser y examinar de cerca su trabajo grabado en el mango de la herramienta. Con la configuración de energía en el láser establecido como se indicó anteriormente en el paso 4, el diseño fue visible pero no grabada profundamente (u oscuro) lo suficiente para mi gusto. Así que decidí ir a una segunda pasada. Haga clic derecho sobre su imagen en el Control de trabajos, seleccione "restablecer el trabajo", y entonces usted puede enviar al láser una vez más, asegurándose de que usted no mover su trabajo ni la cabeza del laser sí mismo. Dos pases trabajaban maravillosamente en el mango de madera que estaba grabado.
