Paso 4: Transferencia de tóner al Copperclad
Acetona es una sustancia bastante desagradable. Siempre debe usar guantes
y trabajo en un área bien ventilada.
*********************************WARNING***************************
Cortar un trozo de copperclad las dimensiones de la PCB.
Límpielo. Yo uso Scotch-Brite y utilizando guantes, acetona.
Corte la frontera del papel/del vinilo a las dimensiones más una extra ¼"(o menos) alrededor de los rastros.
Coloque el papel vinilo sobre una superficie plana.

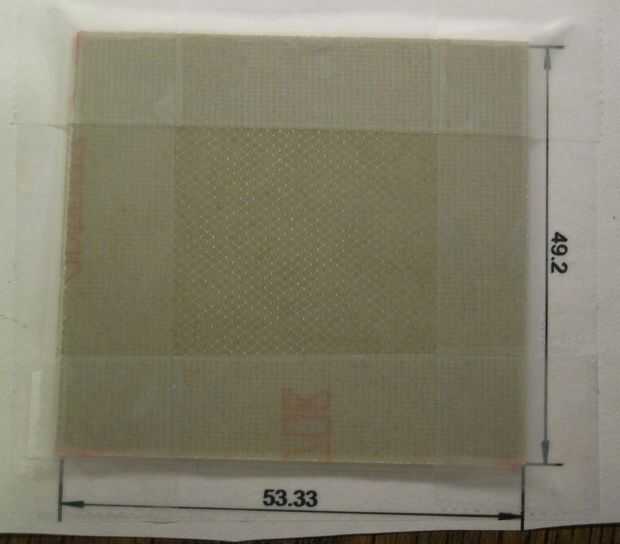

Sin tocar el cobre, colocar la pieza de copperclad (cobre hacia abajo sobre las huellas alineadas con el contorno.
Copperclad para el papel/del vinilo de la cinta. Utilizar cinta transparente regular. Algunas personas usan la cinta especial.
Recorte especialmente si usted tiene cinta adhesiva que se pega hacia fuera.
Calentamiento de la plastificadora.

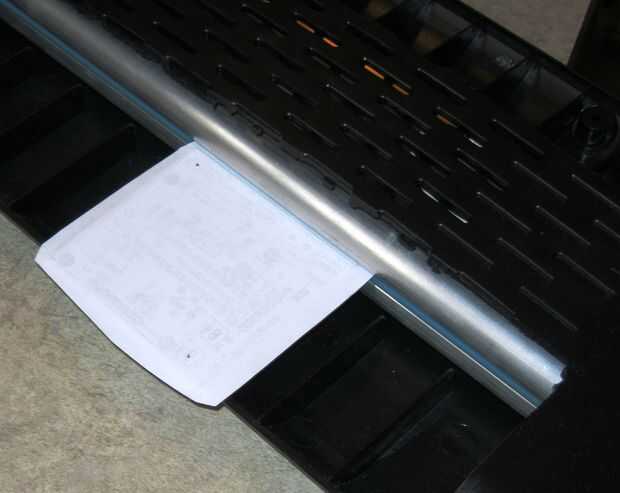

Ejecute el copperclad/papel/del vinilo a través de la máquina varias veces.
¿Cuántos os preguntaréis? Bueno, no sé. Generalmente corro mina cerca de 10 - 12 veces. Este es el paso de transferencia de toner real. Hay varias variables, que pueden afectar esto: tamaño, velocidad de rodillos, de temperatura del tablero. Toma un par de pases para calentar el copperclad. Es probablemente mejor más que menos. No importa sea pcb hacia arriba o papel para arriba. Y no importa donde en el laminador. ¿Quisiera una ronda así que tal vez los rodillos se desgastan más uniformemente?
Si usted puede ver las huellas que muestran a través como en la imagen, entonces está probablemente listo.
Sumerja en agua fría. No sé si esto es necesario pero enfríe.
Corte a lo largo de los bordes de la placa con un Xacto o cuchillo afilado.
El vinilo debe pelar lejos el cobre.
Con un Xacto, desprenda la cinta transparente.
Seguramente habrá algún residuo pegajoso pero ignoran por ahora. Lo conseguiremos más adelante.
Examinar el cobre. Debe tener algunos toner negro sólido donde estarán las huellas. Lo sentimos, no tener una idea de esto.
Si hay grandes problemas, limpie con acetona y empezar con la impresión.
Si hay brechas menores, utilice un rotulador rojo para llenar. Dejar secar y repetir un par de veces.
