Paso 1: terminología
Cuando usted mira la hoja de datos de una LiPo o carcasa, notará que tiene un montón de especificaciones.

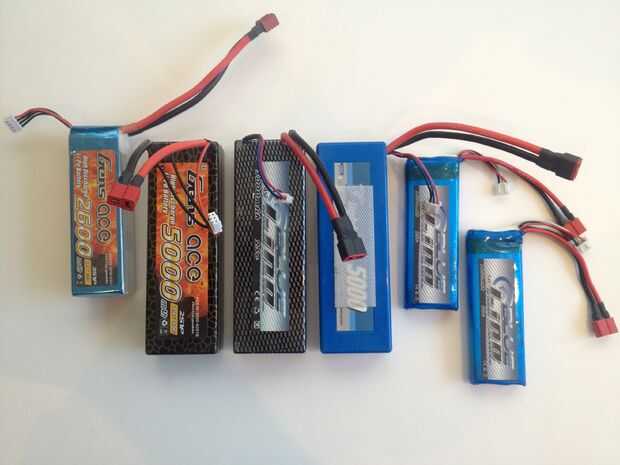

Arreglo de celular- Se describe utilizando el formato xSyP (donde x e y son números enteros), esto te dice cómo las celdas de la batería están conectadas a. Las baterías se componen de células, cuya tensión se determina por la química de la célula y cuya capacidad está determinada por la densidad de energía y tamaño físico de la célula. Significa series S y P en paralelo. Como ustedes saben, añade de serie el voltaje de las células y URL añade la capacidad de las células, así que una combinación de células en serie y paralelo en una batería. La batería que se muestra en la segunda imagen dice que tiene un arreglo de 3S1P, lo que significa que tiene 3 celdas que están en serie con ningún cableado paralelo. Esto puede parecer confuso ya que dice "1 P", pero pensar en el arreglo como una cuadrícula. Multiplicando el 3 y el 1, se obtiene el número total de células en la batería, que en este caso es 3. Si se tratara de una batería de 3S2P, habría 2 grupos de 3 células con cable serie en paralelo, resultando en total 6 células. A menudo veces el arreglo paralelo se omite cuando se habla de las pilas, porque la mayoría de los paquetes son 1 P (así que en vez de decir que está utilizando un paquete de 3S1P, así sólo dirás 3S).
Capacidad- Generalmente se mide en mAh (miliamperios por hora), esto se determina por el arreglo de la célula (URL) y te dice cuánto tiempo puede esperar la batería al último con una carga (aunque no es absolutamente tan simple). 2600mAh como se muestra en la batería en el cuadro es igual a 2.6Ah (amperios/hora), un formato puede ser más familiar con pilas más grandes, como el SLA (plomo-ácido sellado) uno en su coche, que es probablemente alrededor de 50Ah. Una capacidad de 2600mAh significa que la batería se puede descargar en 2,6 amperios durante una hora (por lo tanto "amp horas"), 1,3 amperios para 2 horas, etc., antes de que salga "jugo." Porque la batería mostrada tiene un arreglo P 1, cada célula tiene una capacidad de 2600mAh.
Voltaje- El voltaje de una batería también está determinado por el arreglo de la célula (serie), y hay algunas medidas de voltaje comunes cabe destacar:
Cargadas - el voltaje de una célula completamente cargada de LiPo es 4.20V, y de carga por encima de este puede dañar la célula.
Nominal - esto puede considerarse una especie de "media carga" tensión, ya que es 3.70V, entre cargar y descargar. Tensión nominal es lo que los fabricantes utilizan al describir el voltaje de las baterías.
Descargado - el voltaje de una celda de LiPo descargada es 3.00V, y descarga por debajo de esto definitivamente dañan la célula.
Porque la batería mostrada tiene un arreglo de 3, que está marcado con su tensión nominal de 11.1V (3.70V * 3 células). Un pack 3S cargada es 12.60V y un pack 3S completamente descargada es 9.00V.
Clasificación de la constante C (descarga)- La calificación de la constante C (en relación a la descarga) le dice cuántos amperios pueden establecerse con seguridad de la batería constantemente. La "C" en una clasificación de xC (donde x es un entero) está parado realmente para la capacidad de la batería en Ah. Multiplicando el coeficiente de la clasificación C por la capacidad de la batería en Ah, puede determinar al tipo de amperaje que puede dibujar. En el caso de esta batería, con una capacidad de 2600mAh (2.6Ah) y una calificación de C 55 c (que bastante alto, FYI), yo puedo multiplicar 55 * 2.6 y obtener la máxima salida constante de mi batería, 143A.
Calificación de explosión C (descarga)- Además de la constante calificación de C, es una clasificación de explosión C, que es más alta. Mayoría de las veces, la "explosión" es nominal durante 10 segundos. Aunque no está marcado en la batería en sí en el cuadro, dice en la documentación que 10 de la batería segunda explosión valorar es 80C. Así, 80 * 2.6 es 208A explosión. Eso es mucho! Cabe destacar que la LiPo no durará mucho cuando amperios que muchos que provienen de. En 208A, una LiPo de 2600mAh durará aproximadamente 45 segundos.
C valorar (cargo)- Determinado de la misma manera que la clasificación C para descarga, la calificación C de carga te dice en qué amperaje con seguridad puede cargar la batería. Esta información generalmente se encuentra en la parte posterior de la batería con toda la información de seguridad. Para la batería se muestra pasa a ser 5C, lo que significa que puede ser cargada en 13A (2.6 * 5). Hablaremos mucho más acerca de tarifas de carga más adelante...
