ETextiles con el Edison de Intel (2 / 29 paso)

Paso 2: Matriz de LED controlada por Web

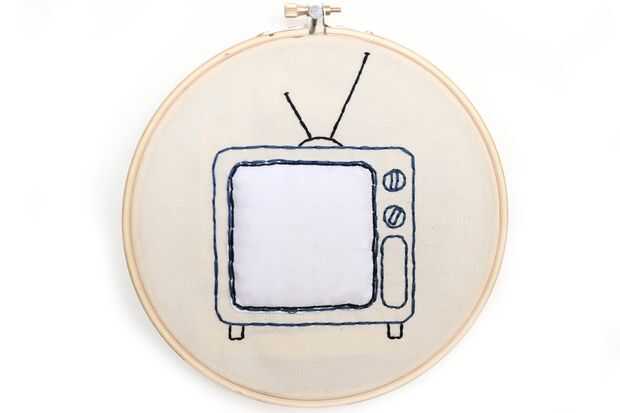

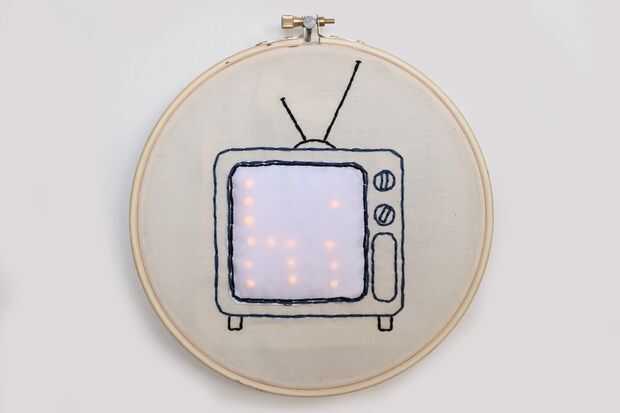

Aprender a coser una matriz de LED y control remoto desde una página web. Consta de 36 LED y utiliza el chip de controlador MAX7219 LED. La matriz de LED hace que la pantalla de un diseño de bordado retro de TV.

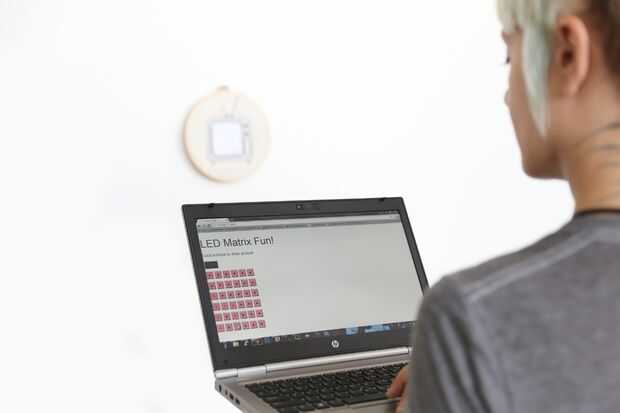

El Edison actúa como un servidor la página anfitriones un simple HTML que tiene botones de 36, correspondiente a cada LED. Cuando se hace clic en un botones, es compañero de LED se encenderá. Presione el botón de Reset en la página para apagar todos los LEDs. Esto le permite dibujar cualquier diseño que te gusta. No llego a ella, pero creo que sería genial un botón de

Esto es un gran proyecto para comenzar con socket.io y haga clic en eventos utilizados para controlar el hardware. Como conseguir cómodo de coser con hilo conductor y control LED matrices. Éste puede parecer un poco tedioso, pero prometo que es más rápido de lo que parece. Si realmente te gusta coser a mano meditativa y es decentes en ella, animo a ir incluso más grande con la matriz.

Materiales

[1] 7" aro de bordar madera

[1] MAX7219 LED controlador de pantalla

[1] Intel Edison: breakout Mini o Arduino

[12] crimp pin parejas: macho y hembra

[1] la bobina de hilo conductor

[5] de trenzado de los cables de puente

[1] 9 voltios

[1] complemento de la batería 9 voltios

[1] madeja de seda del bordado (color A): pantalla, antena y las piernas.

[1] madeja de seda del bordado (color B): cuerpo de televisión y diales.

[18 "x 18"] Muselina de algodón u otra tela de peso medio para bordar en. Debe ser una alta med hilos, no el barata, acoplamiento-como variedad.

[5 "x 5"] Tela de algodón blanco

[5 "x 5"] De bateo

[7 "x 7"] Seguimiento del carbono para tela

[7"] Blanco velcro trasero pegajoso

[4 "x 4"] Arte fieltro

tubo del encogimiento del calor de pequeño diámetro de [18"]

[40] 3 mm LED : 36 matriz + 4 extra

[1] flexión Perma-Proto board (o cualquier tablero perforado con huellas impresas)

[12"] 10 + cable de conductor plano

Pegamento para tela

Cinta de enmascarar

Herramientas

Lápiz

Aguja de bordado

Tijeras

Regla

Alicates de punta : preferiblemente redondo

Impresora

Soldadura de hierro

Multímetro
