Paso 18: Construir circuitos
Pernos de presión son una de mis cosas preferidas a hacer proyectos de eTextile. Resuelven el problema del hilo de rosca de conexión del alambre y hacer cosas modular!

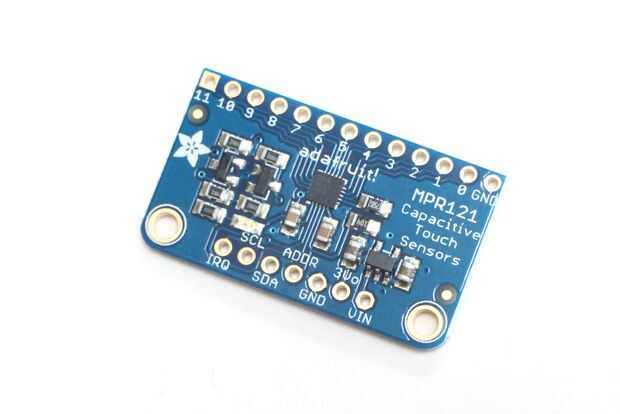

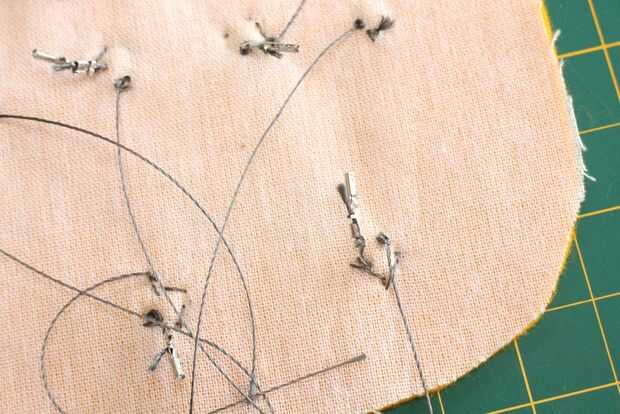

Alfileres de engarce y MPR121
Se utilizan para conectar el desglose MPR121 al cuerpo de nuestro dispositivo. Esto es lo que las colas de 2" para, cada una de estas colas se el lado de enchufe hembra de un alfiler de engarce. Pinzas pueden ser utilizadas, pero están más complicadas y no hacen una correcta conexión. Sin embargo, encrespadura apretada lo suficiente para que trabajo y pegamento se utilizarán para fortalecer la conexión más tarde. Si usted tiene una herramienta de la encrespadura, genial! Utilice.

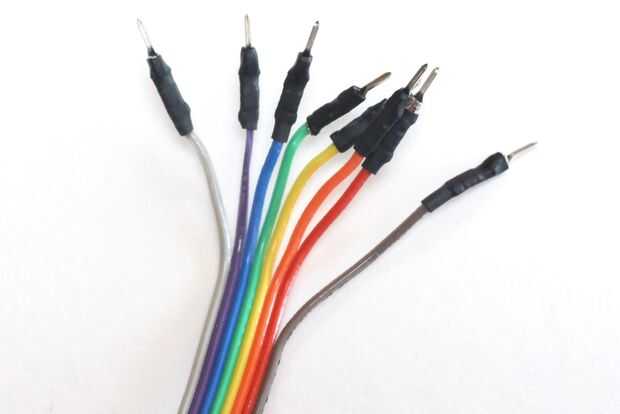

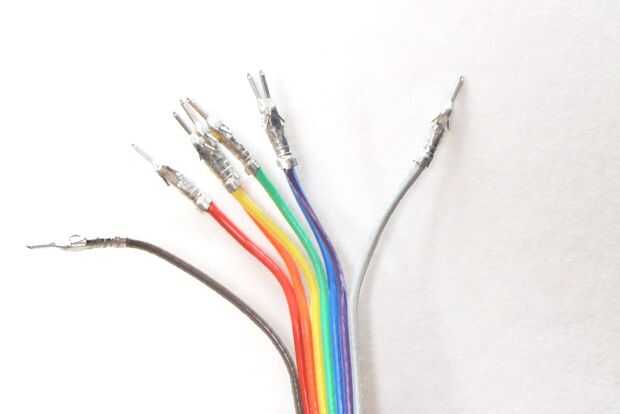

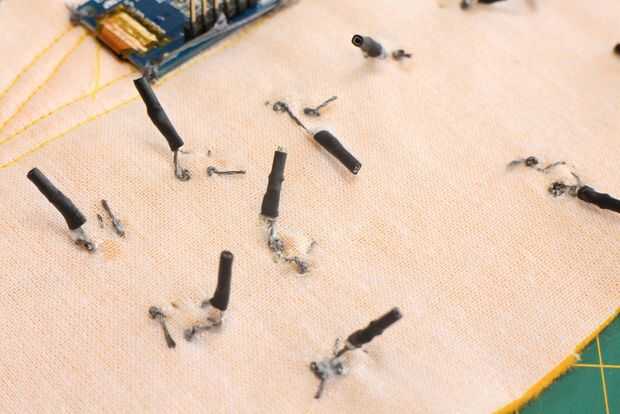

Compresión de las hembras a los broches y las mitades macho en los extremos de un cable de cinta. Luego aplicar pegamento y para asegurar y aislar la tubería del encogimiento del calor. El otro extremo es soldado a la Junta de arranque MPR121.
Cable de OLED

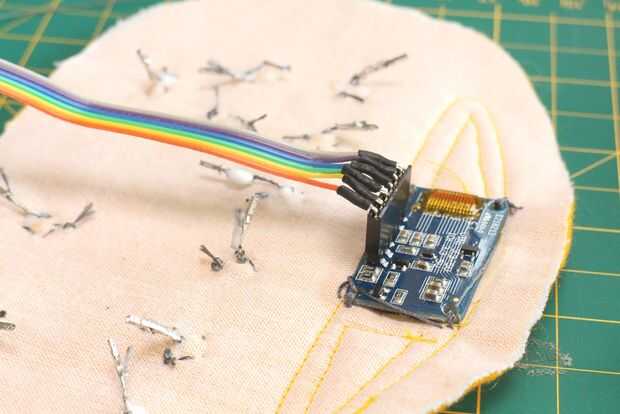

Para quedarse con el tema modular, hice un cable con encabezados femeninos que se unen a la pantalla. Eres Bienvenido a soldar directamente a él. Para hacer el cable, soldadura hembra encabezados (ángulo recto si los tienes) al final de 3", cable de cinta de cinco conductores. Doble suavemente los pernos de metal para hacer un ángulo recto si no tienes ninguno.

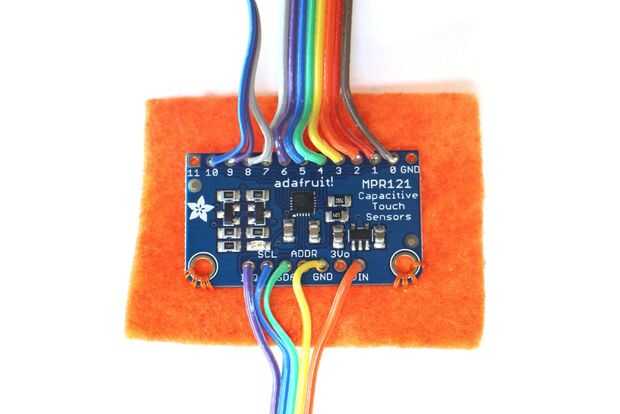

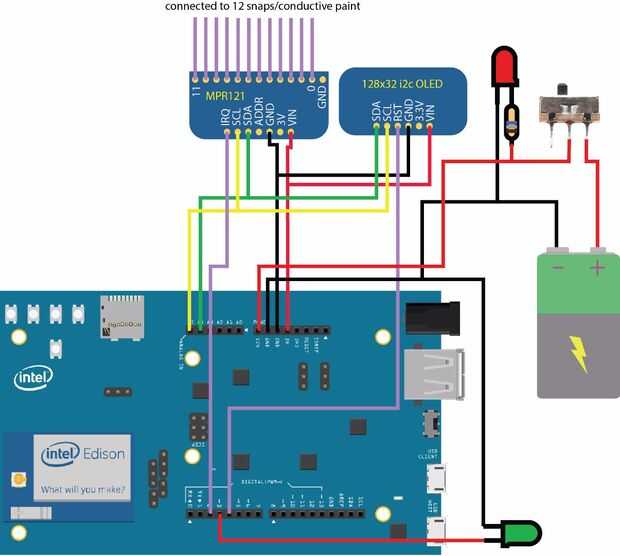

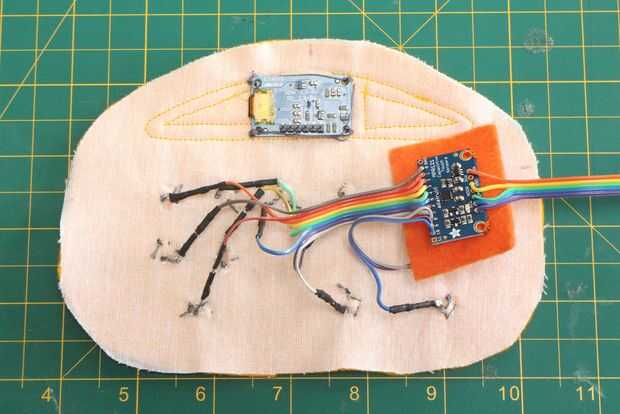

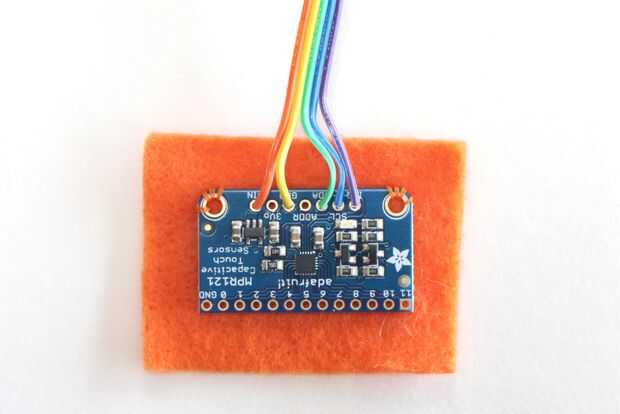

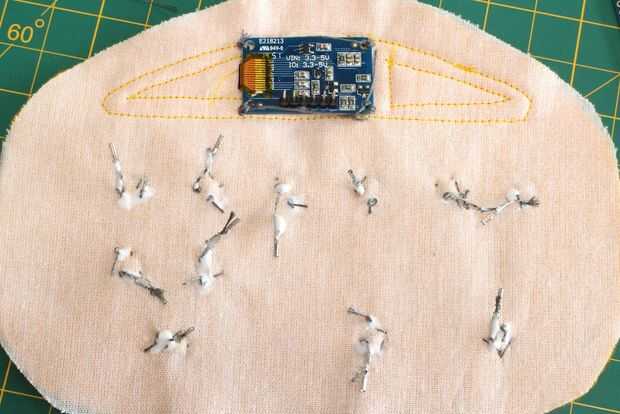

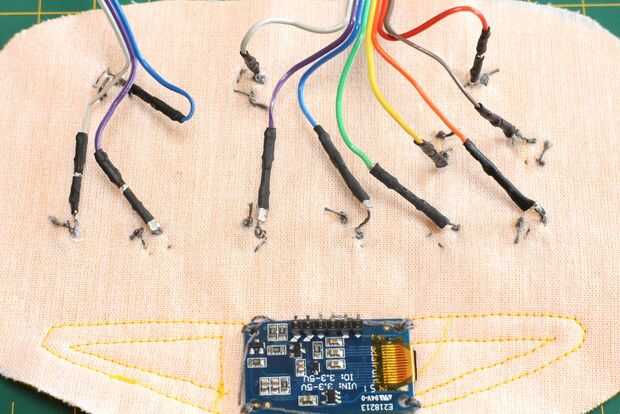

Siguiendo el diagrama, conecte el resto del hardware. Le di el MPR121 forma propia balsa fieltro, este puede ser fácilmente cosido o pegado a cualquier parte del cuerpo.
