Estrellas titilantes en el pasillo (3 / 4 paso)

Paso 3: Construcción de la placa de circuito

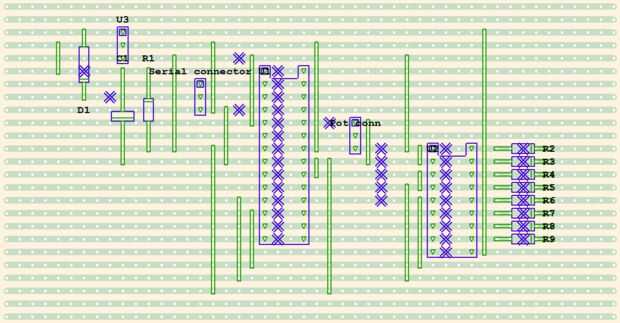

Una vez construido el circuito en TinyCad exporta la información en VeeCAD, que es un programa muy útil para el desarrollo de los circuitos stripboards.

Es posible construir el circuito en una tarjeta más pequeña, pero el cuadro que tengo en la azotea era muy grande así que salí del circuito que se extendió bastante ya que es más fácil trabajar de esa manera.

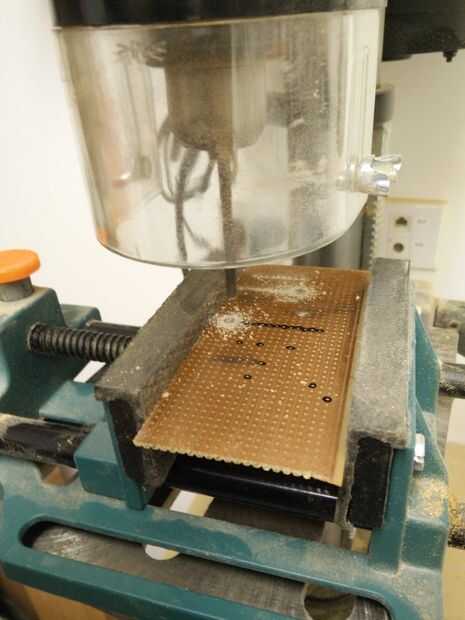

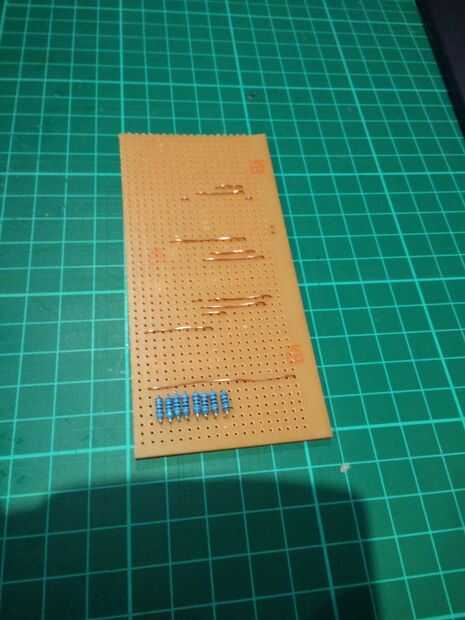

Me taladró las roturas en la placa perforada en mi taladro y luego comenzó con los conectores, como en la imagen adjunta.

Entonces era el momento de las tomas de IC, utilizan socket por lo que no hay posibilidad de dañar el IC al soldar y tiene la ventaja adicional que podía sacar el AVR y reprogramar si quería.

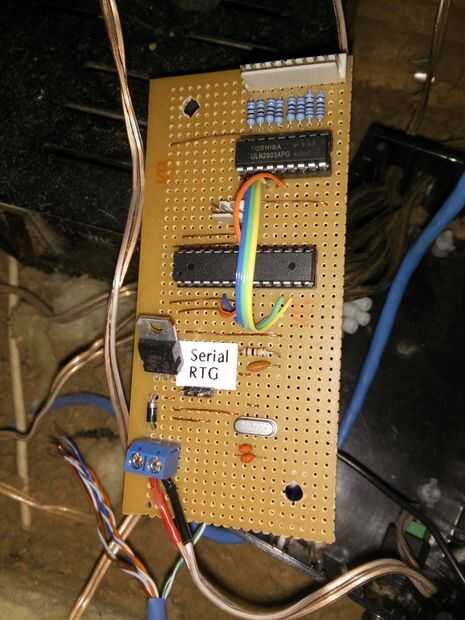

Por fin era hora de que los conectores y componentes discretos.
