Estirador Drive Gear Shootout (1 / 5 paso)

Paso 1: El Banco de pruebas

Pensé durante un buen rato sobre cómo probar los diferentes engranajes en un campo de juego uniforme. La respuesta fácil sería instalar cada uno de ellos en la misma extrusora y para medir la cantidad de atracción que cada uno genera antes de deslizarse o saltar... El problema con ese plan que cada engranaje tiene dimensiones ligeramente diferentes y no todo cabe en la misma extrusora. Que tipo de prueba también resultaría con un montón de pasos omitidos motor en lugar de realmente prueba los límites de cada engranaje.

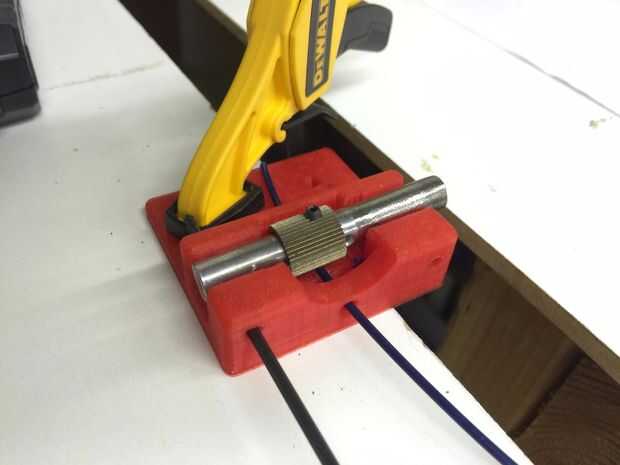

¿La solución? Un aparejo de prueba que puede aplicar la misma presión para cada prueba, que mantiene los engranajes de rotación y uno es ajustable para acomodar razonablemente las variadas dimensiones de los engranajes que estuve probando.

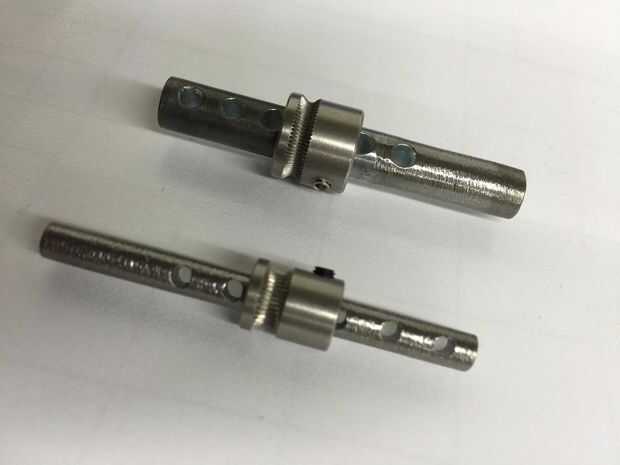

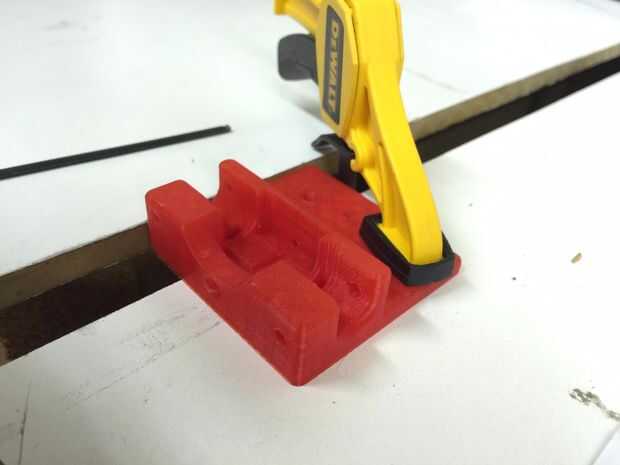

Mi diseño utiliza un accesorio impresión 3D con una trayectoria de filamento de ranura en v y un eje pivotante de engranaje de pasadores de horquilla. Los pasadores son tierra para caber 5mm y 8mm accionamiento engranajes. Los orificios perforados Cruz a través de los pines tienen el mismo espacio, así que usando un agujero como un punto de pivote y el agujero opuesto para colgar un peso de proporciona una fuerza constante contra el filamento independientemente de qué eje se está utilizando.
