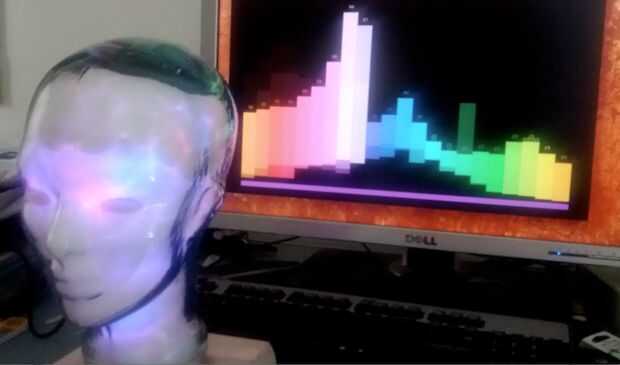

Detección de Beat y visualizador de música usando el procesamiento, Arduino, LED y una cabeza de cristal.
Tenía una cadena de LEDs RGB que ordené de China que dio vuelta hacia el no ser individualmente direccionables como yo pensaba, por lo que surgió este proyecto como una manera de poner a buen uso! Asegúrese de ver el vídeo para obtener el efecto completo.
El software que se ejecuta la detección de visualizador y ritmo de música está construido en procesamiento 2.0 y se comunica con un Arduino en la base de la cabeza por el puerto USB, que establece los colores de los LEDs. La parte de Arduino se basa en el excelente tutorial de tiras de LED RGB sobre en AdaFruit.
Materiales utilizados:
* Todo lo utilizado en el tutorial de AdaFruit, incluyendo Arduino Uno, cable USB, no direccionable analógico RGB LED, fuente de alimentación, transistores, MOSFETs y un protoboard y cableado para poner todo junto. AdaFruit vende la mayoría de esas cosas, pero también puede obtener los LEDs de eBay o AliExpress y el resto de una tienda de electrónica como de Fry.
* Una placa de prototipos. Tengo mina de RadioShack para alrededor $3.
* Unos jefes a la ranura del proto-board en el Arduino. Un paquete de 100 tiras debe ser alrededor de $3 o menos.
* Algunas de la soldadura.
* (Opcional) punto de algunos conectores JST de 4 patillas, poner un destacamento entre Arduino y los LEDs. AdaFruit vende estas por unos $2.
* Una cabeza de cristal. Mina vino de muelle 1 y era cerca de $20.
* Algunas bolas de algodón (para el cerebro) y de la almohadilla relleno (para el resto)
* Una caja de madera para usar como base. Usé la parte inferior de la mitad de una caja de joyería inacabada de Miguel para alrededor $5.
* Pegamento de silicona para sujetar la cabeza a la base. Aunque probablemente trabajaría cualquier pegamento razonablemente fuerte.
* 2 tornillos, tuercas y separadores de nylon para conectar Arduino a la caja. Montajes de Arduino pueden tomar 0.5 M3 o UNC tornillos 4-40, dependiendo de lo que está disponible para usted. Tengo todos estos en la ferretería por menos de $1.
* Un poco de cinta eléctrica y enmascaramiento
Herramientas utilizadas:
* Un soldador
* Un taladro o una sierra pequeña para cortar agujeros en la caja
* Destornillador y los alicates para sujetar la placa Arduino
Mac con Arduino 1.0 y 2.0 de procesamiento instalada. (También puede usar un Windows o Linux PC)
