Estante de suspensión impreso 3D (2 / 4 paso)

Paso 2: Paso Real 1: el plan de

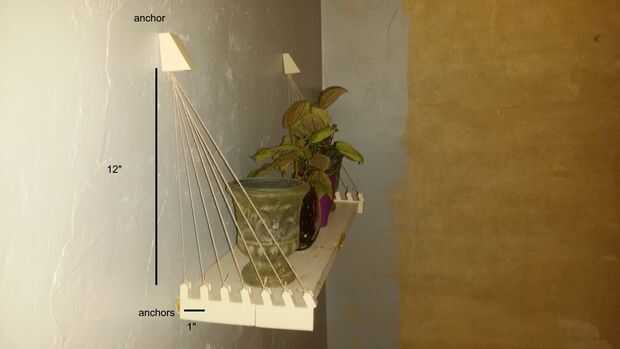

Entonces fui con puente de la suspensión realmente buscando. Un ancla de pared a cada lado y 7 anclajes en el estante. Sólo necesita 2 anclajes de la estantería, uno contra la pared y uno en el extremo de la plataforma. Pero como dije, puente de la suspensión. Así que imprimí los anclajes de la pared, que tienen un cilindro para contener la cadena y un agujero en el tornillo. Funcionaría igual de bien para atar la cuerda a un tornillo en la pared, o usar un gancho. Y el anclaje de la plataforma, que es simplemente una tapa en el extremo del tablero con 7 cilindros para sostener las cuerdas. Éstos se realizan sólo por fricción y otras fuerzas angulares. Otra vez, puede utilizar cualquier cosa como anclas, como tienes uno cerca de la pared y en el borde de la plataforma. Mina no se sujeta a la plataforma, por lo que va debajo del estante sobre una media pulgada y tiene un casquillo en el extremo para evitar el deslizamiento hacia la pared. He querido mío a ser 12" de altura, porque yo soy americana, y 12" es un pie. Hice mis anclas de 1" aparte. Desde aquí, usé matemáticas complejas para determinar las longitudes de cadena para cada anclaje. Fui a este sitio (http://www.cleavebooks.co.uk/scol/calrtri.htm) y tipo 12 de la longitud de un lado, 1-6 como la longitud del segundo lado, y calcular el golpe. Le dará la longitud necesitada e incluso los ángulos (aviso mis anclas son en ángulo). Entonces usé matemáticas más complicadas para determinar cuánta cadena extra que necesitaba para atar las cuerdas a los anclajes (guesstimated una pulgada extra).
