Estación meteorológica de Edison y Arduino/Genuino 101 (3 / 5 paso)

Paso 3: Montar módulos de Sensor

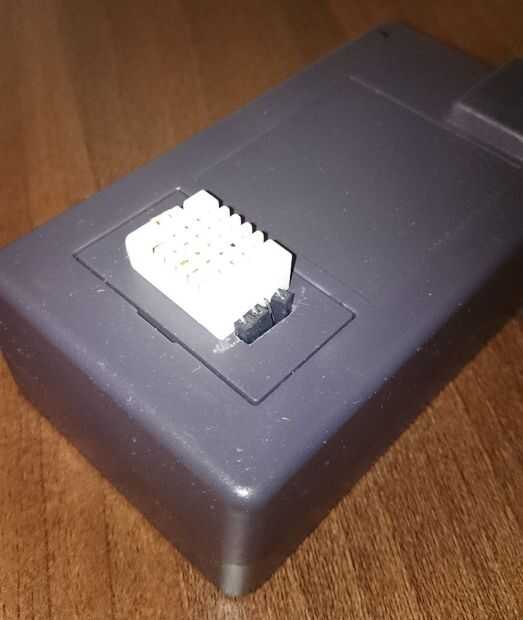

  1. Hacer un recorte en la cubierta desmontable de la caja (diseñada para batería de 9V), así que usted puede poner los pernos del sensor en él mientras el sensor sí mismo sobre la cubierta. Usted necesitará los pernos del sensor de la curva a 90 grados para hacerlo. Como pueden ver en capturas de pantalla, primero traté de hacerlo por sólo agujeros por pin - pero teniendo en cuenta la longitud de los pernos y el espesor del recinto, que requería ampliar pernos del sensor para soldar pernos de extensión a ellos - que es una manera muy incómoda, porque el plástico se funde durante el proceso y se convierte en sucio. Última foto con un recinto muestra un enfoque diferente - yo sólo he molido un recorte mayor, para que la parte femenina del cable podría ir todo el camino. Es mucho más fácil de hacer y no parece mucho peor :)

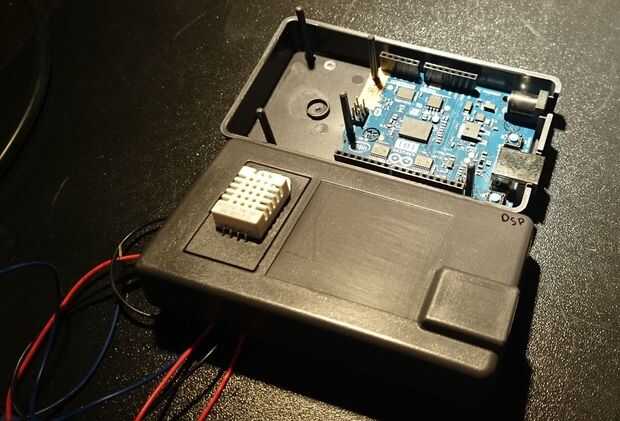

  2. Inserte Arduino/Genuino 101 en el recinto.

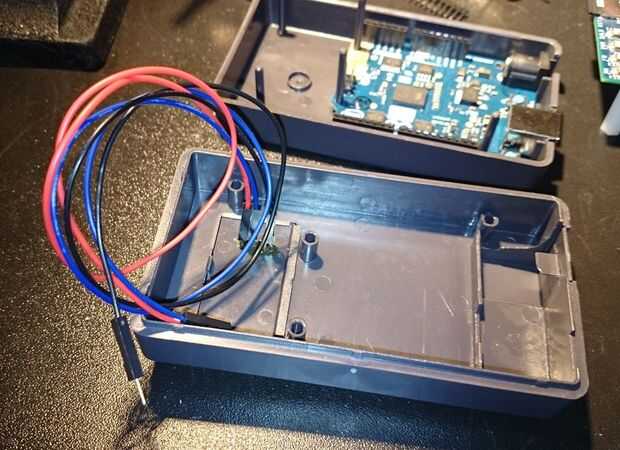

  3. Conectar pin de 5V de Arduino al pin del sensor #1 (contando desde la izquierda, ver por ejemplo

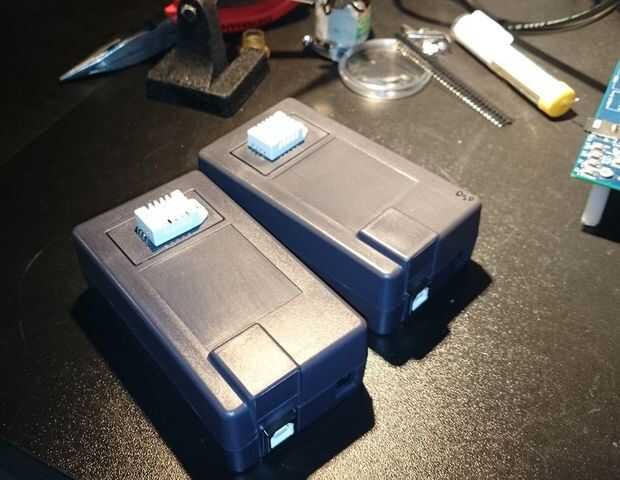

    o buscalo en google lo), Arduino pin #2 patillas del sensor #2 y Arduino GND al pin del sensor #4. Ver el resultado final en una foto.
  4. Pegar el sensor de la cubierta desmontable, poner la tapa en su lugar, cerrar la caja.

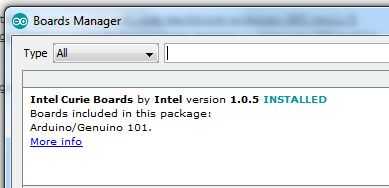

  5. Descargar e instalar el IDE de Arduino de http://arduino.cc, en el soporte de Junta Manager Descargar pack para intel placas Curie (ver captura), una de las dos bibliotecas DHT que he probado instalar y cargar el módulo del sensor del bosquejo puede tomar desde mi repositorio de GitHub de proyecto estación de Edison
  6. Para el segundo y más módulos de sensores, cambiar el nombre del módulo visible a través de Bluetooth en línea 32 del bosquejo

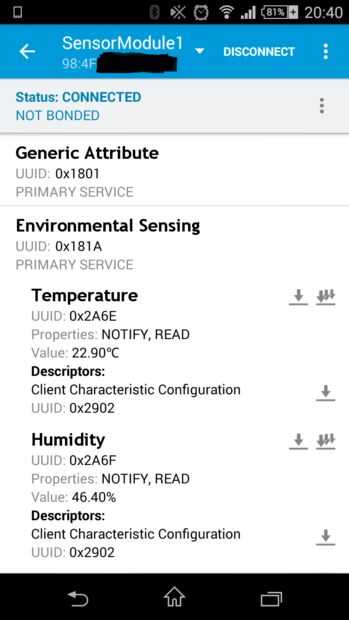

  7. Después de podrá ver datos de módulo sensor a través de cualquier aplicación capaz de Bluetooth en el teléfono inteligente, por ejemplo, ésta que se muestra en la imagen. También hay un modo de depuración en el bosquejo, gestionado por definir - después de lo que le permite también será salida de datos del sensor para Monitor serie del IDE.
  8. Conectar a la batería pack o pared zócalo USB adaptador y colocarlo dónde piensa que es.
